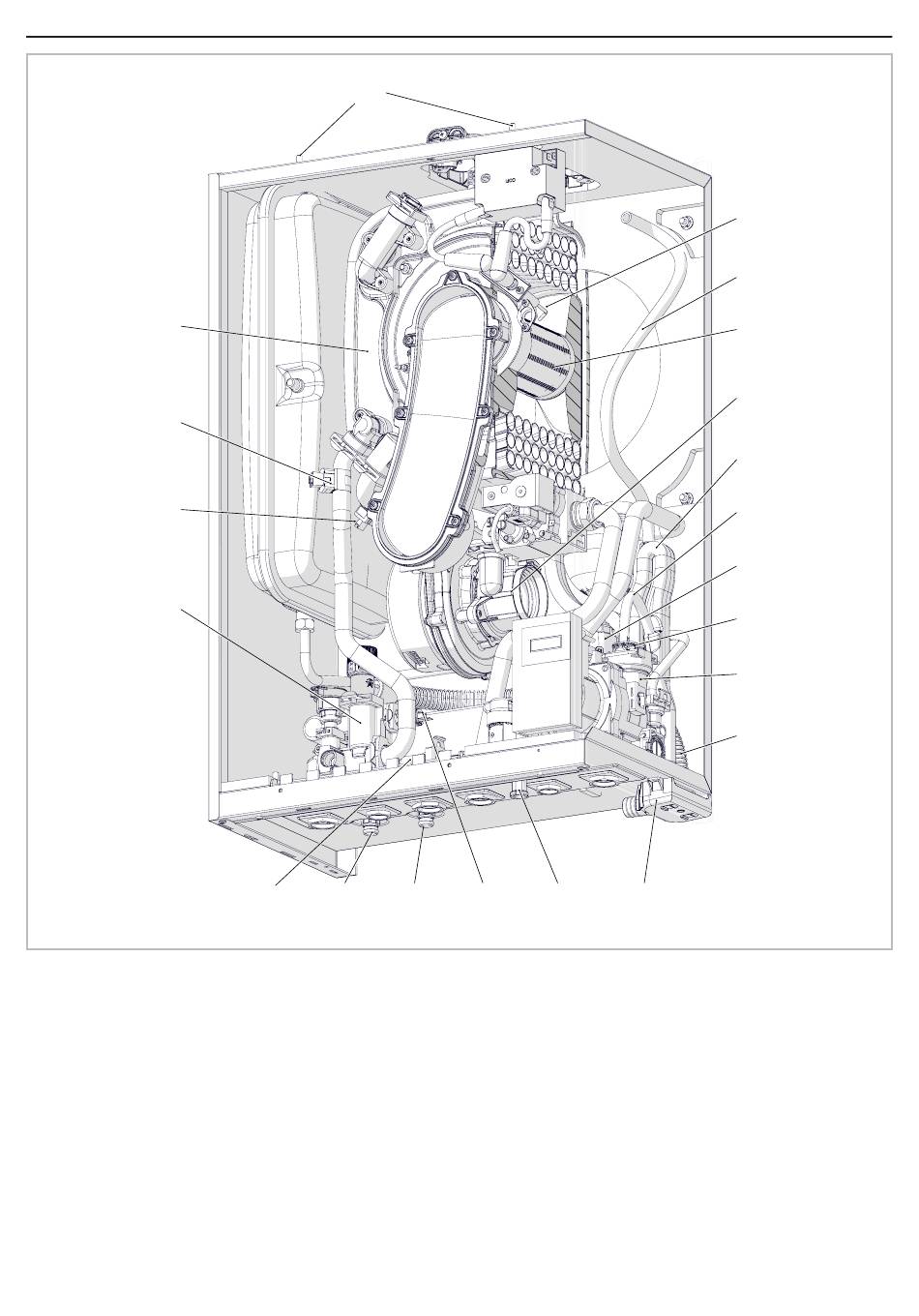

Figure 2
33 - Crochets de la façade frontale
34 - Échangeur de chaleur primaire en acier inox titane
35 - Double capteur température de départ
36 - Capteur température de retour
37 - Groupe hydraulique de départ
38 - Tuyau de by-pass
39 - Robinet d'évacuation du circuit de chauffage départ
40 - Robinet d'évacuation du circuit de chauffage retour
41 - Capteur température eau chaude sanitaire
42 - Robinet de remplissage du système
COSMOGAS
3 - COMPOSANTS PRINCIPAUX
33
020002.01.003
38
39
40
41
42
43 - Cuvette de collecte de la condensation
44 - Conduit d'évacuation de la soupape de sécurité
45 - Groupe hydraulique de retour
46 - Purgeur d'air
47 - Vanne déviatrice à 3 voies
48 - Conduit d'évacuation du purgeur d'air
49 - Siphon d'évacuation de la condensation
50 - Prémélange air/gaz
51 - Brûleur
52 - Conduit d'évacuation de l'éventuelle eau provenant du
conduit de l'air comburant
53 - Électrodes d'allumage
9
53
52
51
50
49
48
47
46
45
44
43
