5.10 - Soupape de sécurité
L'appareil est protégé contre les surpressions par une
soupape de sécurité réglée à 3 bar (détail "7" Figure 1). La
décharge de la soupape de sécurité est acheminée dans
le conduit "F" (Figure 13) qui doit ensuite être amené au
siphon anti-odeur (détail "G" Figure 14). Cette évacuation
avec siphon est conçu pour éviter les surpressions en cas
d'ouverture de la vanne et permet à l'utilisateur de vérifier
toute intervention éventuelle.Le siphon anti-odeurs "G"
(Figure 14) est fourni sur demande.
a
ATTENTION!!! Si la soupape de sécurité n'est
pas raccordée à la soupape de sécurité, elle pourrait
causer des dommages aux personnes, aux ou aux
choses en cas d'intervention.
Figure 14
5.11 - Raccords hydrauliques, raccords
du gaz et montage de la protection
inférieure
020002.01.049
C
A
B
M
L
P
Figure 15
COSMOGAS
5 - INSTALLATION
F
min10 mm
G
max 30 mm
020002.01.028
F
D
E
G
N

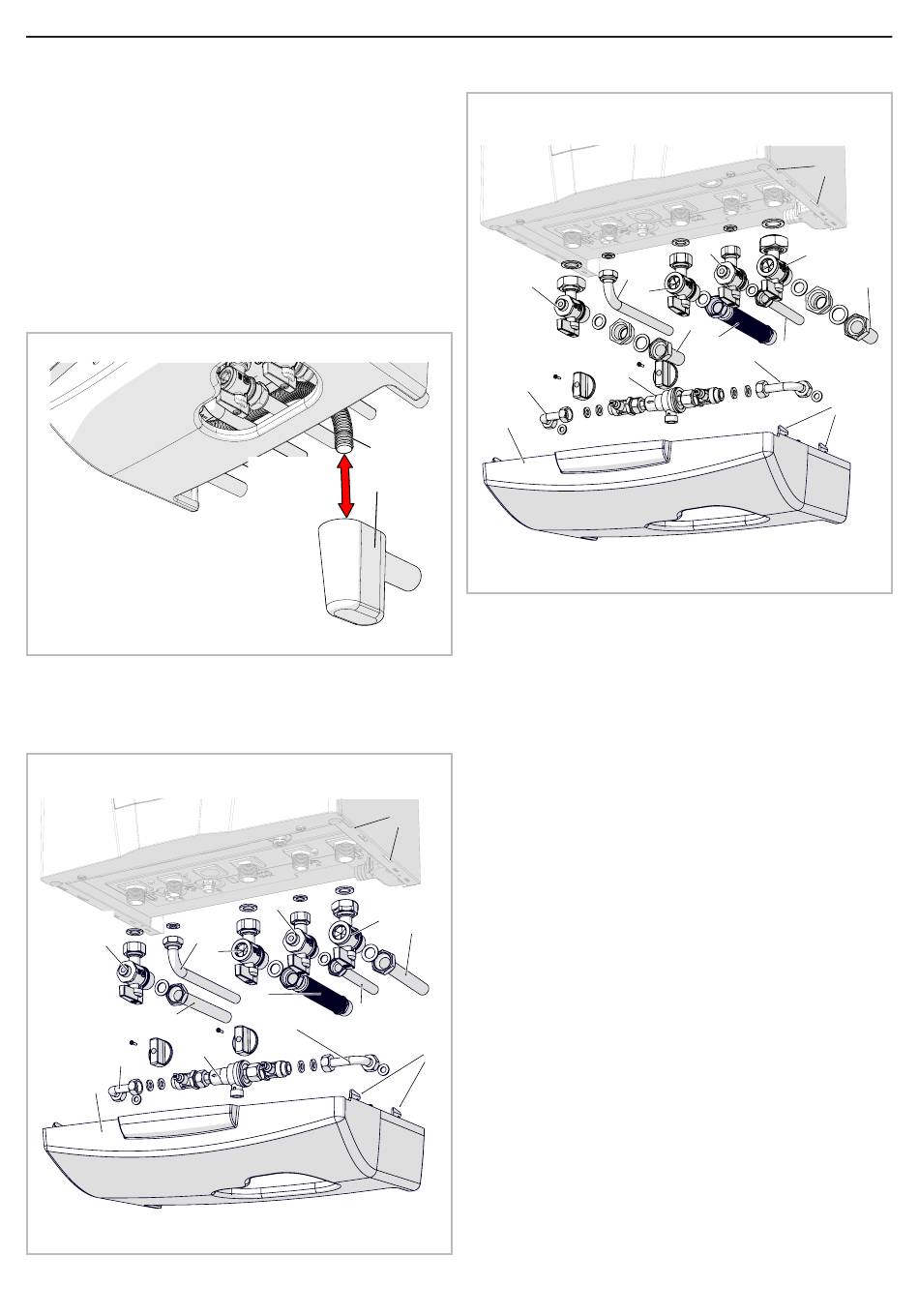

L'appareil version "15" et "24" est illustré sur la Figure 15,
celui version "34" sur la figure 16.
020002.01.050
A
L
P
Figure 16
A = robinet du départ du chauffage
B = départ du chauffage
C = eau chaude sanitaire (fermée sur les modèles "C")
D = robinet d'entrée du gaz
E = gaz
F = robinet d'entrée de l'eau froide sanitaire
G = eau froide sanitaire
H = retour du chauffage
L = tube de connexion avec le robinet "A"
M = disconnecteur
N = tube de connexion avec le robinet "F"
Q = robinet du retour du chauffage
S
Une fois les raccords hydrauliques et les raccords du gaz
effectués, procéder au montage de la protection inférieure
"P" comme indiqué à les Figures 15 et 16.
Insérer les rabats "R" dans les fentes "S".
l
Q
H
Les accessoires, dans certains modèles, peuvent ne
pas être fournis avec l'appareil.
R
19
F
C
D
B
E
G
N
M
S
Q
H
R
MYDENS
