4 - FONCTIONNEMENT
4.1 - Exemples d'installation
Illustration de quelques exemples de schémas de raccordement de chauffe-eau et ballons MULTITANK :

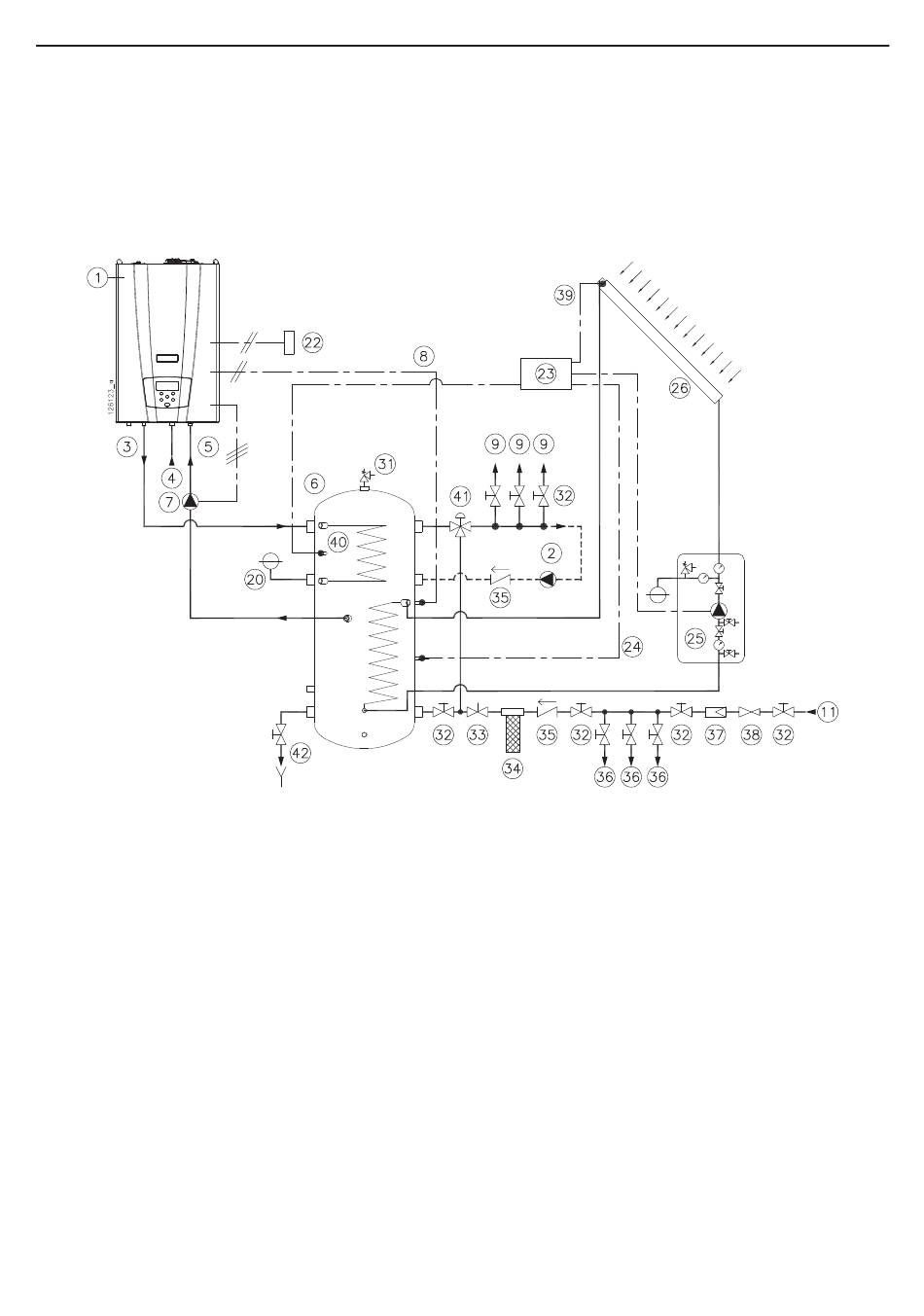

Exemple de raccordement entre chauffe-eau modèle AGUADENS 16, 22 ou 37 et ballon MULTITANK (Voir fig. 4-1).
LÉGENDE de la figure 4-1
1.- Chauffe-eau AGUADENS 16, 22 ou 37
2 - Pompe de recirculation (à effectuer par l'installateur)
3 - Sortie eau chaude
4 - Entrée gaz
5 - Entrée eau froide
6 - Ballon modèle MULTITANK
7 - Pompe de recirculation (à effectuer par l'installateur)
8 - Sonde ballon (depuis chauffe-eau)
9.- Utilisations sanitaires
10.- ----------
11 - Entrée eau froide sanitaire
12.- ----------
13.- ----------
14.- ----------
15.- ----------
16.- ----------
17.- ----------
18.- ----------
19.- ----------
20.- Vase d'expansion
(à effectuer par l'installateur)
21.- ----------
Figure 4-1 - Raccordement entre chauffe-eau AGUADENS 16 ou 22 et MULTITANK.
22 - Commande à distance (sur demande)
23 - Centrale solaire (sur demande)
24 - Sonde solaire du ballon S2 (sur demande)
25 - Groupe de charge et sécurité solaire (sur demande)
26 - Panneaux solaires (sur demande)
27.- ----------
28.- ----------
29.- ----------
30.- ----------
31 - Vanne de sécurité du ballon (à effectuer par l'installateur)
32. - Vanne d'arrêt (à effectuer par l'installateur)
33 - Vanne de réglage du débit (à effectuer par l'installateur)
34 - Anti-calcaire (à effectuer par l'installateur)
35 - Vanne de retenue (à effectuer par l'installateur)
36 - Utilisation eau froide (à effectuer par l'installateur)
37 - Filtre d'impuretés (à effectuer par l'installateur)
38 - Réducteur de pression (à effectuer par l'installateur)
39 - Sonde de départ solaire S1 (depuis centrale solaire)
40 - Sonde de départ solaire S3 (depuis centrale solaire)
41 - Vanne mélangeuse (à effectuer par l'installateur)
42 - Vidange (à effectuer par l'installateur)
11
