4 - FONCTIONNEMENT
Exemple de raccordement entre chaudière et ballon MULTITANK utilisé comme PUFFER (Voir fig. 4-2).
LÉGENDE de la figure 4-2
1.- Chauffe-eau COSMOGAS uniquement chauffage
2 - Pompe de recirculation (à effectuer par l'installateur)
3 - Départ chaudière
4 - Entrée gaz
5 - Retour chaudière
6 - Ballon modèle MULTITANK
7.- ----------
8 - Sonde ballon (depuis chaudière)
9.- Utilisations sanitaires
10.- ----------
11 - Entrée eau froide sanitaire
12.- ----------
13.- ----------
14.- ----------
15.- ----------
16.- ----------
17.- ----------
18.- ----------
19.- ----------
20 - Vase d'expansion (à prévoir et à effectuer par l'installateur)
21.- ----------

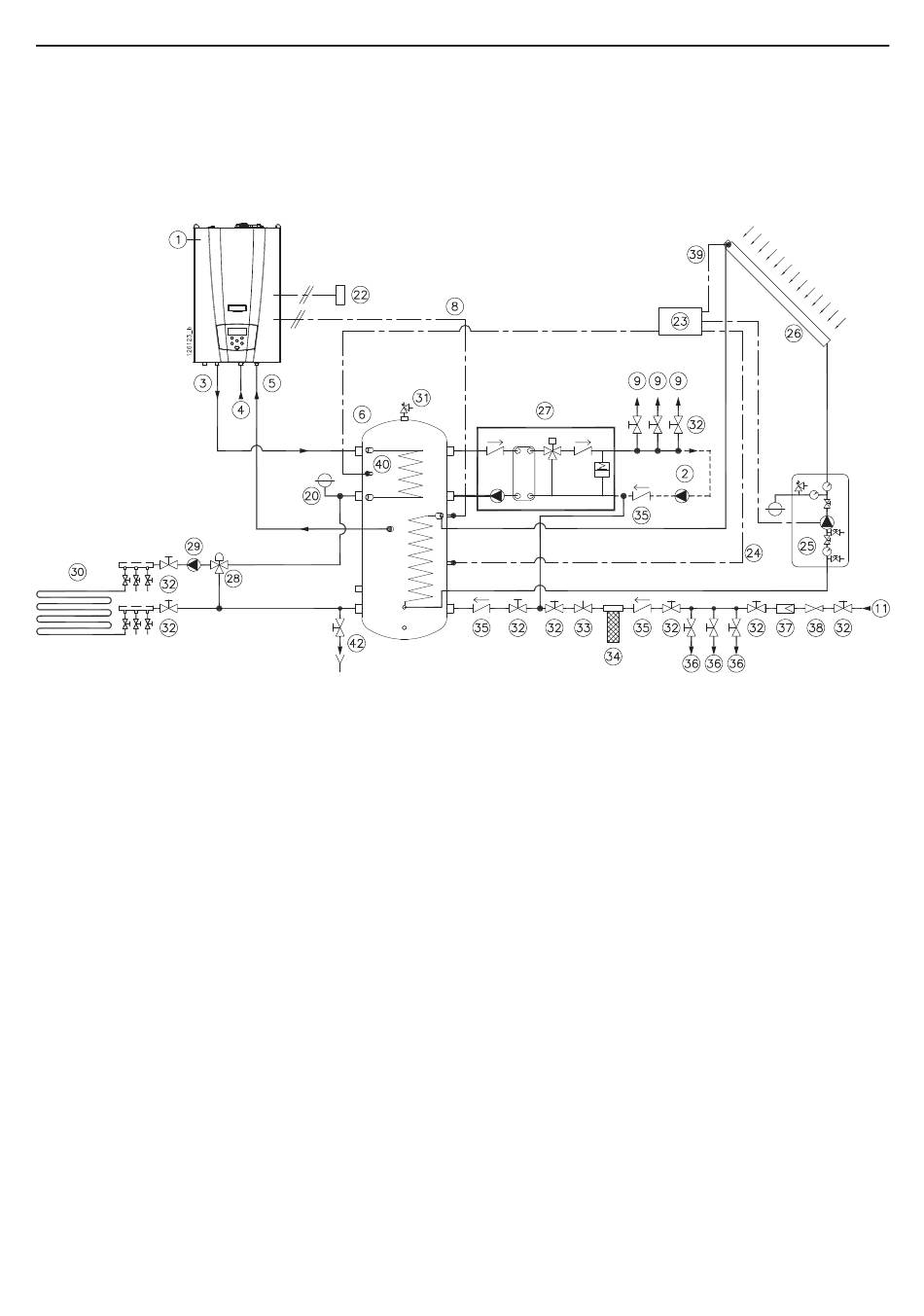

Figure 4-2 - Raccordement entre chaudière uniquement chauffage et ballon MULTITANK
utilisé comme PUFFER.
22 - Commande à distance (sur demande)
23 - Centrale solaire (sur demande)
24 - Sonde solaire du ballon S2 (sur demande)
25 - Groupe de charge et sécurité solaire (sur demande)
26 - Panneaux solaires (sur demande)
27.- Producteur rapide E.C.S. (sur demande)
28 - Vanne de mélange (à effectuer par l'installateur)
29.- Pompe de chauffage (à effectuer par l'installateur)
30.- Chauffage (à effectuer par l'installateur)
31 - Vanne de sécurité du ballon (à effectuer par l'installateur)
32 - Vanne d'arrêt (à effectuer par l'installateur)
33 - Vanne de réglage du débit (à effectuer par l'installateur)
34 - Adoucisseur anti-calcaire (à effectuer par l'installateur)
35 - Vanne de retenue (à effectuer par l'installateur)
36 - Utilisation eau froide (à effectuer par l'installateur)
37 - Filtre d'impuretés (à effectuer par l'installateur)
38 - Réducteur de pression (à effectuer par l'installateur)
39 - Sonde de départ solaire S1 (depuis centrale solaire)
40 - Sonde de départ solaire S3 (depuis centrale solaire)
41 - Mitigeur thermostatique (à effectuer par l'installateur)
42 - Vidange (à effectuer par l'installateur)
12
