4 - FONCTIONNEMENT

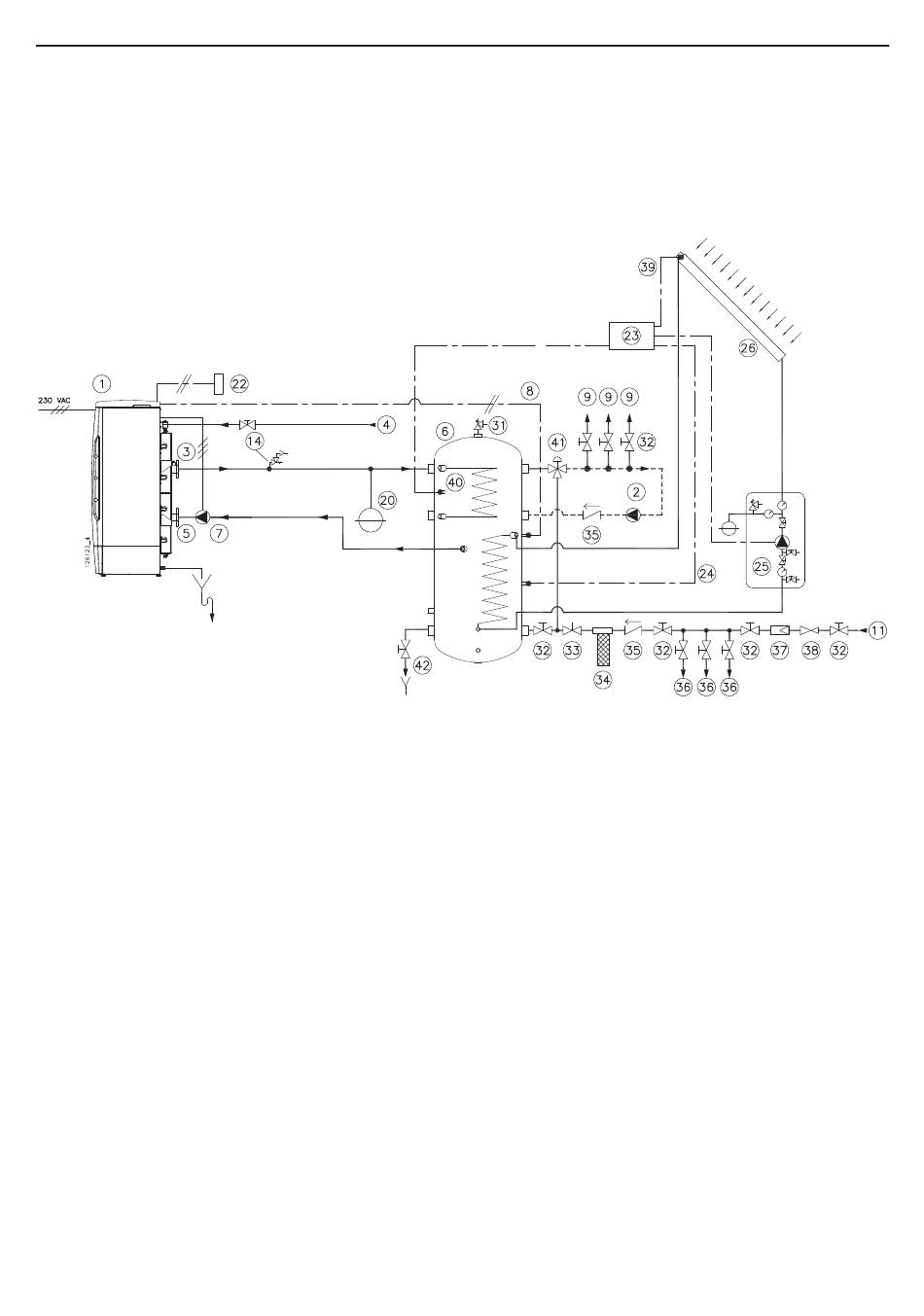

Exemple de raccordement entre AGUADENS 60T-280T et ballon type MULTITANK (Voir fig. 4-3).
LÉGENDE de la figure 4-3
1. - AGUADENS 60T-280T chauffe-eau
2. - Pompe de recirculation (à effectuer par l'installateur)
3. - Sortie eau chaude
4. - Entrée gaz
5. - Entrée eau froide
6. - Ballon modèle MULTITANK
7. - Pompe de recirculation (à effectuer par l'installateur)
8. - Sonde ballon (depuis chauffe-eau)
9.- Utilisations sanitaires
10.- ----------
11 - Entrée eau froide sanitaire
20. - Vase d'expansion (effectuer par l'installateur)
14. - Vanne de sécurité (effectuer par l'installateur)
21.- ----------
22 - Commande à distance (sur demande)
23 - Centrale solaire (sur demande)
24 - Sonde solaire du ballon S2 (sur demande)
Figure 4-3 - Raccordement entre chauffe-eau AGUADENS 60T-280T et ballon MULTITANK.
25 - Groupe de charge et sécurité solaire (sur demande)
26 - Panneaux solaires (sur demande)
27.- ----------
28.- ----------
29.- ----------
30.- ----------
31.- Vanne de sécurité du ballon (à effectuer par l'installateur)
32. - Vanne d'arrêt (à effectuer par l'installateur)
33. - Vanne de réglage du débit (à effectuer par l'installateur)
34. - Anti-calcaire (à effectuer par l'installateur)
35. - Vanne de retenue (à effectuer par l'installateur)
36. - Utilisation eau froide (à effectuer par l'installateur)
37. - Filtre d'impuretés (à effectuer par l'installateur)
38. - Réducteur de pression (à effectuer par l'installateur)
39. - Sonde de départ solaire S1 (depuis centrale solaire)
40. - Sonde de départ solaire S3 (depuis centrale solaire)
41. - Vanne mélangeuse (à effectuer par l'installateur)
42. - Vidange (à effectuer par l'installateur)
