3 - DIMENSIONS ET RACCORDS
3.5 - Dimensions et raccords
MULTItank 1000
ATTENTION ! Installer un robinet de vidange
pour faciliter la vidange du ballon.

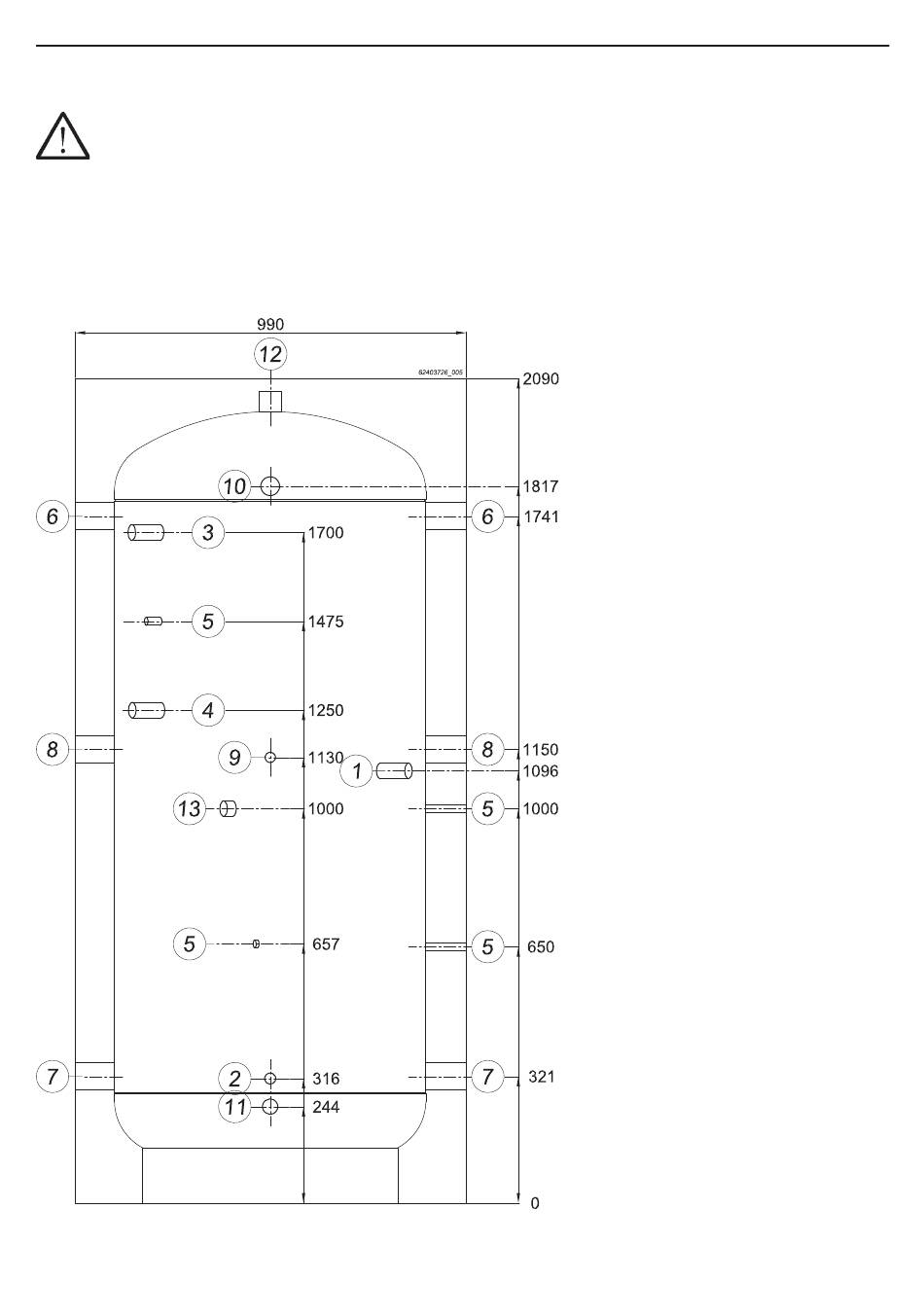

Figure 3-5 - Dimensions et entraxes MULTItank 1000
1 - Départ solaire (1") ;
2 - Retour solaire (1") ;
3 - Départ chaudière (1") ;
4 - Retour chaudière (1") ;
5 - Sonde de température ;
6 - Sortie eau chaude (2") ;
7 - Entrée eau froide (2") ;
8 - Retour secondaire ECS (2") ;
9 - Anode électronique ;
10 - Sortie eau chaude (1"1/4) ;
11 - Entrée eau froide (1"1/4) ;
12 - Sortie eau chaude (1"1/2) ;
13 - Recirculation (1") ;
