13 - INSTALLATION - Connexions électriques
13.1 - Connexions
électriques: généralités
ATTENTION !!! Débrancher l'alimentation
électrique avant d'effectuer toute intervention dans
l'appareil.
ATTENTION !!! Durant la maintenance étiqueter
tous les câbles qui dont l'objet de l'intervention avant
le débranchement.
ATTENTION !!! Pour que la sécurité électrique
de l'appareil soit assurée, il faut que ce dernier soit
branché correctement à une installation de mise à la
terre efficace, réalisée conformément aux normes de
sécurité en vigueur.
Il faut vérifier le respect de cette exigence de sécurité
fondamentale. En cas de doute, demander un contrôle
soigné de l'installation électrique à un technicien qualifié.
Demander à un technicien qualifié de vérifier que
l'installation électrique soit adaptée à la puissance
électrique dont l'appareil a besoin, qui est indiquée sur la
plaquette signalétique de ce dernier.
L'appareil se branche au réseau avec une fiche mobile.
L'utilisation d'adaptateurs, prises multiples et rallonges
etc. est interdite.
L'appareil doit se connecter au réseau électrique avec
un câble électrique tripolaire à double isolation, ayant
une section appropriée.
Légende
A = Gaine des câbles électriques ;
B = Ligne ;
C = Neutre ;
D = Terre.

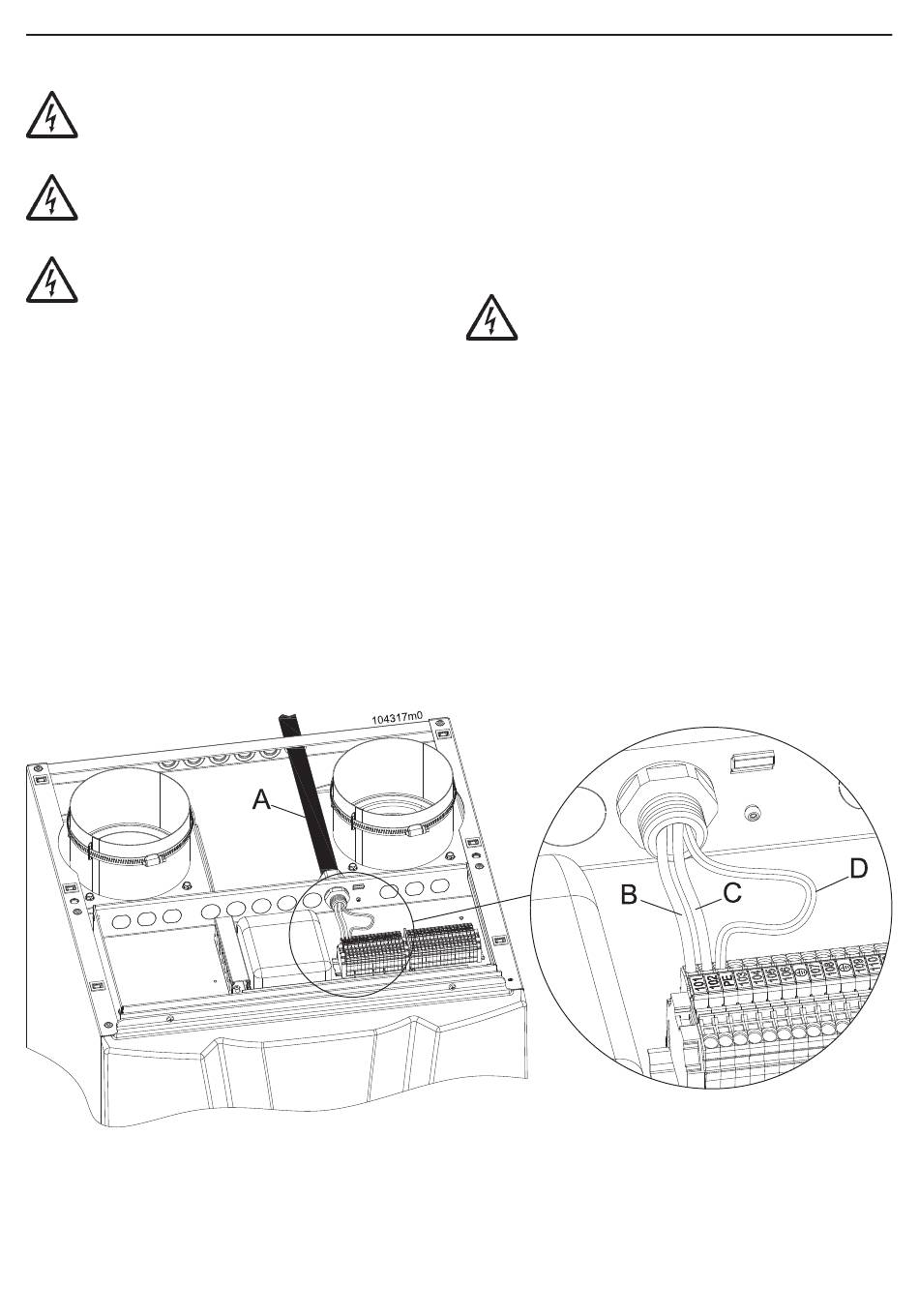

Figure 13-1 - Connexions électriques
COSMOGAS
Pour la connexion au réseau électrique, il faut prévoir un
interrupteur bipolaire ayant une distance d'ouverture des
contacts d'au moins 3 mm. L'interrupteur doit être placé
à proximité de l'appareil, conformément aux normes en
vigueur.
Lors de la connexion de l'appareil, respecter la polarité
phase/neutre.
S'assurer que les canalisations de l'eau et du
chauffage ne sont pas utilisées comme prises de
terre de l'installation électrique ou téléphonique. Ces
canalisations sont totalement inadaptées à cette tâche.
En outre, l'appareil, les canalisations et les radiateurs
risquent d'être rapidement endommagés par la corrosion.
ATTENTION !!! La chaudière n'a aucune
protection contre les foudres.
13.1.1 - Branchement du câble
d'alimentation
Pour le branchement du câble d'alimentation électrique,
procéder comme ci-après (faire référence à la figure 13-1):
1.- utiliser un câble tripolaire à double isolation
2.- accéder au bornier des raccordements électriques selon
les consignes prévues à cet effet du chapitre 18.2;
3.- poser le câble d'alimentation à travers le passe-câble à
proximité des contacts "101", "102" et "PE";
6.- écorcher le câble, en ayant soin de tenir le câble de
terre, (jaune vert) d'une longueur de 20 mm de plus que
les deux autres;
7.- raccorder le câble jaune-vert à la borne de terre ("PE")
8.- raccorder le câble marron (Phase) à la borne "101"
9.- raccorder le câble bleu (Neutre) à la borne "102"
43
60T - 280T
