3. MONTAGE
GEFAHR
Unfallgefahr durch Beschädigungen durch Anbauteile mit scharfen Kanten!
Der Einbau von Teilen mit scharfen Kanten kann die Federgabel vorschädigen.
• Sicherstellen, dass keines der Anbauteile wie Nabe, Steckachse etc. scharfe Kanten aufweist.
3.1 SCHAFTROHR KÜRZEN
1. Schaftrohr in eine Sägeführung einspannen und mit einer Handsäge kürzen.
2. Schnittkanten des Schaftrohrs innen und aussen vorsichtig mit Schleifpapier entgraten.

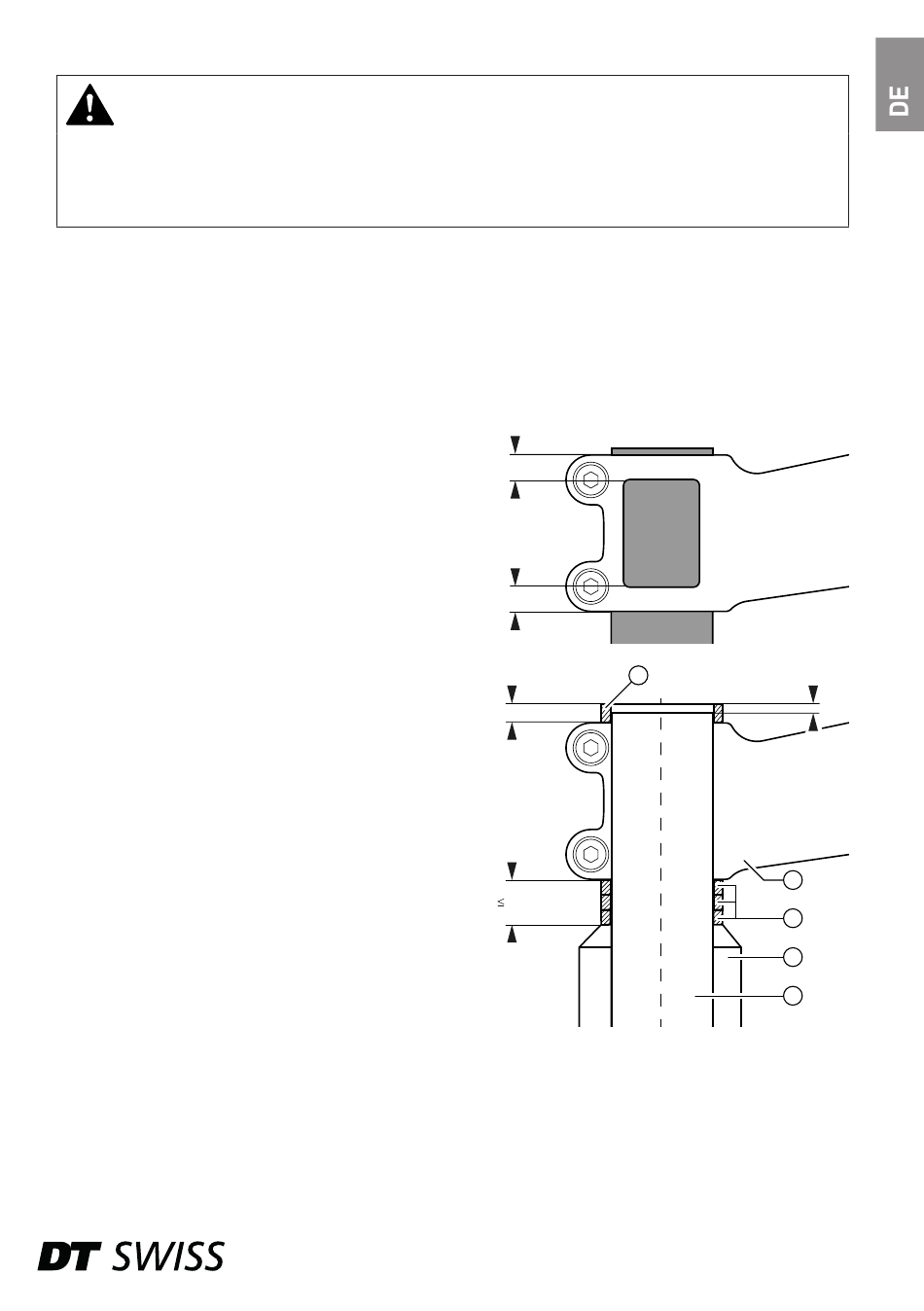

3.2 FEDERGABEL IN DEN RAHMEN EINBAUEN
1. Vorbau, Teile des Steuersatzes und Federgabel reinigen.
2. Vorbau prüfen:
→ Die Bundhöhe bei unterbrochener
Klemmfläche (A) des Vorbaus muss min.
7 mm betragen.
→ Die Klemmhöhe des Vorbaus darf max.
45 mm betragen.
→ Der Vorbau darf keine scharfen Kanten
aufweisen.
3. Lagerkonus auf Beschädigungen und scharfe
Kanten prüfen. Sind Beschädigungen oder
scharfe Kanten vorhanden, darf der Konus nicht
verwendet werden.
4. Steuersatzkralle sowie Steuersatz und dessen
Komponenten (3) gemäss Herstellerangaben
montieren.
5. Gabelschaft durch das Steuerrohr stecken.
6. Teile des Steuersatzes (3) gemäss
Herstellerangaben auf den Gabelschaft
aufstecken.
7. Spacer (2) mit mindestens 5 mm und maximal
30 mm Bauhöhe auf den Gabelschaft (4)
aufstecken.
8. Vorbau (1) auf den Gabelschaft aufstecken.
9. Spacer (2) mit mindestens 5 mm Bauhöhe auf dem Vorbau (1) anbringen.
10. Sicherstellen, dass der Spacer 2 bis 3 mm über den Gabelschaft hinausragt.
11. Spiel des Steuersatzes gemäss Herstellerangaben einstellen.
12. Vorbau-Befestigungsschrauben mit dem vom Hersteller angegebenen Anzugsdrehmoment
anziehen.
13. Prüfen, ob die Federgabel ordnungsgemäss montiert ist.
min. 7 mm
min. 7 mm
5 mm
30 mm
F 535 ONE - Bedienungsanleitung V2021.08
A
2
2 - 3 mm
1
2
3
4
5
