Émetteur à câble
Émetteur à câble
L'émetteur à câble a les mêmes caractéristiques générales et fonctions que les autres émetteurs DigiTrak,
mais avec une plus grande portée. Les dimensions de l'émetteur à câble sont les mêmes que celles des
émetteurs DigiTrak à deux piles (DT, DX et DXP). Il y a en plus un câble d'alimentation et de signal qui
sort du capuchon métallique arrière de mise à la terre. Le capuchon métallique de mise à la terre doit faire
bon contact avec l'intérieur du boîtier qui est mis à la terre par l'intermédiaire de la foreuse. Le fil a pour
fonction de fournir l'alimentation électrique de l'émetteur et d'envoyer à l'appareil de téléaffichage les
renseignements d'assiette longitudinale et latérale, de tension et de température.
L'émetteur à câble est inséré dans le boîtier de l'émetteur à l'aide de l'outil d'insertion et extraction, de
manière que le câble sorte de l'arrière du boîtier. Un raccord à compression est utilisé pour assurer
l'étanchéité du compartiment de l'émetteur et empêcher l'entrée de fluide de forage. Les caractéristiques
optimales des raccords à compression comprennent une rondelle du côté de la zone altérée du bouchon
en caoutchouc (à l'intérieur du raccord à compression) ou un arbre à diamètre interne conique pour éviter
l'inversion du bouchon par la pression du fluide de forage. Le câble passe dans le tuyau de forage et sort
du tuyau de forage au mandrin d'entraînement par l'intermédiaire d'un autre raccord à compression ou à
travers le raccord pivotant de boue. Au fur et à mesure que les tiges de forages sont ajoutées, les fils sont
branchés à l'aide des manchons prolongateurs bout à bout plus les gaines thermorétrécissables avec de
l'adhésif thermofusible. Il est possible d'utiliser un anneau collecteur ou un raccord pivotant de boue pour
permettre une transmission continue des renseignements de l'émetteur. Ces dispositifs ne sont pas
nécessaires. Si ces dispositifs ne sont pas utilisés, il faut débrancher les fils pendant le forage et les
rebrancher pour obtenir les renseignements de l'émetteur.
Caractéristiques du système d'émetteur à câble
Il faut utiliser la procédure d'étalonnage sur un point. Il faut utiliser la procédure sur deux points si
l'émetteur est dans le sol.
Tension d'alimentation entre 12 V et 28 V courant continu.
Blanc
+
Vert
Foreuse
Alimentation

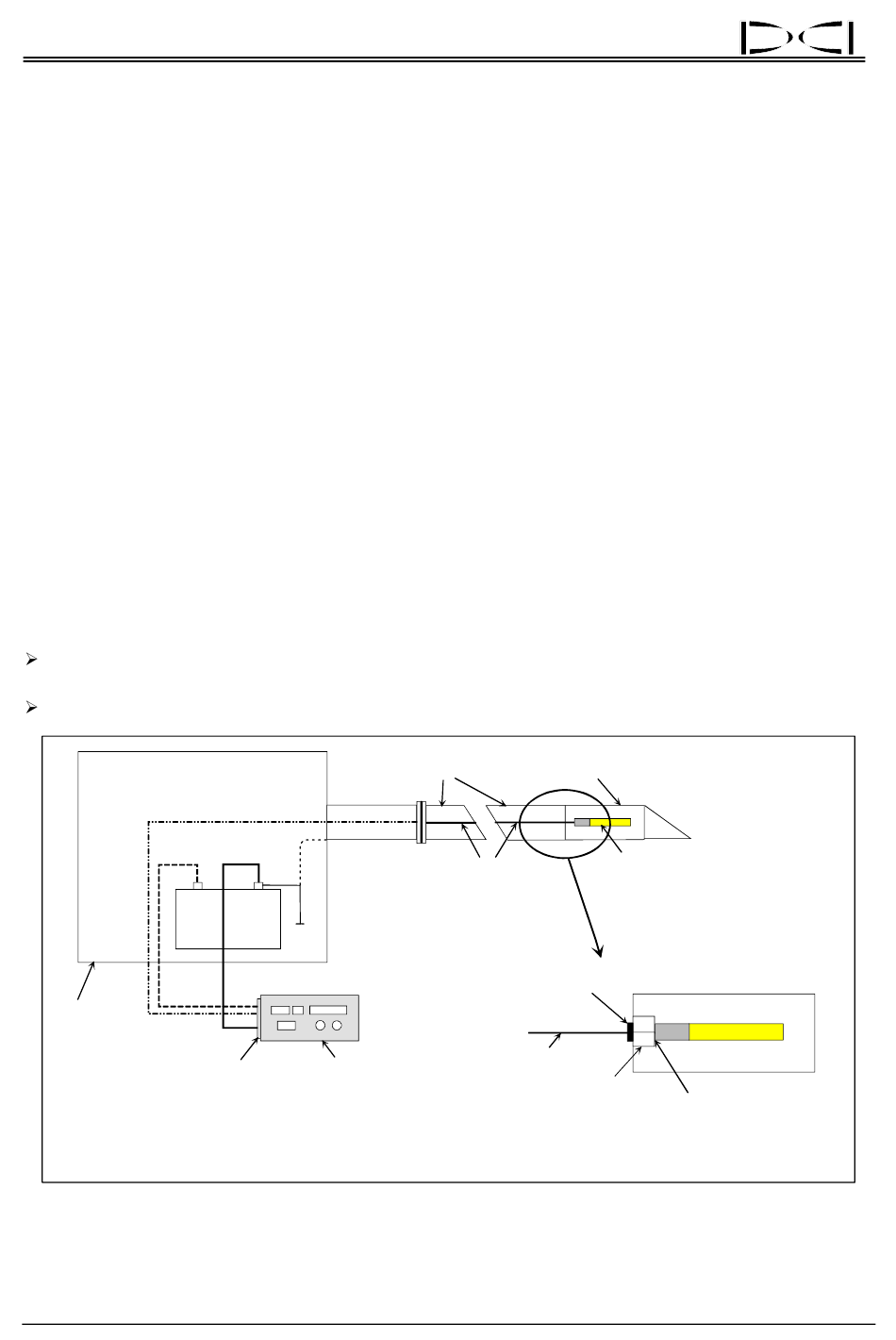

Branchement de l'émetteur à câble sur l'alimentation électrique et l'appareil de téléaffichage
64
Tige de forage
Noir
–
Batterie
Terre
de 12 V
Appareil de
téléaffichage
Boîtier
Cable
Raccord à
Compression
Câble
Bouchon
DigiTrak
Émetteur à câble
La base du boîtier à
l'émetteur est négative
contact pour mise à la terre
®
