Relâcher la gâchette – La gâchette est sortie. L'assiette longitudinale et latérale ainsi
que la distance ou profondeur de l'émetteur sont affichées sur les écrans.
Assiette longitudinale – Une valeur entre 0 % et ±100 % montre l'inclinaison
+%
longitudinale de l'émetteur par rapport à l'horizontale. 100 % représente un angle de
- %
45° (écran supérieur gauche, gâchette relâchée).
12
Assiette latérale – Une valeur entre 1 et 12 montre l'inclinaison latérale (1 heure à 12
9
3
heures) de l'émetteur (écran supérieur droit, gâchette relâchée).
6
x
Profondeur – La profondeur ou la distance oblique de l'émetteur par rapport à la
surface du sol est affichée sur l'écran inférieur, quand la gâchette est sortie.
Appuyer sur la gâchette – L'opérateur appuie sur la gâchette. Les écrans d'affichage
montrent l'intensité du signal, la température de l'émetteur et la profondeur prédite
quand l'opérateur est au FNLP.
Intensité du signal – Une valeur entre 0 et 999 est affichée pour montrer l'intensité du
signal venant de l'émetteur (écran supérieur gauche, gâchette enfoncée).
Température de l'émetteur – Température de l'émetteur en degrés Celsius (écran
o
C
supérieur droit, gâchette enfoncée).
x
Profondeur prédite – La profondeur prédite du transmetteur au FNLP est affichée sur
+/ –
FNLP
l'écran inférieur quand la gâchette est enfoncée et le récepteur se trouve au FNLP.
Le panneau avant du récepteur contient un résumé des instructions pour référence rapide sur le chantier,
ainsi que les numéros de téléphone de DCI pour obtenir de l'assistance de dépannage. Sous la poignée,
se trouve un autocollant de conversion des températures et des distances. Le numéro de série se trouve
sur le panneau arrière de l'appareil, sous le compartiment de la batterie. Le numéro de série est précédé
des lettres DR ou DRR (Récepteur DigiTrak et Récepteur avec téléaffichage DigiTrak, respectivement).
Une flèche orange sous le numéro de série indique un récepteur qui est capable d'envoyer un signal à un
appareil de téléaffichage à proximité de la foreuse. Il est possible de modifier tous les récepteurs pour
permettre la réception à distance. Les récepteurs Mark III (numéro de série supérieur à 4676) sont aussi
équipés d'un affichage rétroéclairé pour lecture dans un environnement sombre. Il est possible de monter
l'affichage rétroéclairé sur tous les anciens récepteurs.
Comme les ordinateurs, l'équipement DigiTrak doit avoir une microprogrammation. La microprogram-
mation est changée et mise à jour pour incorporer les nouvelles caractéristiques et fonctions du système.
Les nouvelles versions de microprogrammation sont offertes pour mettre à jour les anciens systèmes,
mais la microprogrammation doit être mise à jour par DCI. Pour déterminer la version de
microprogrammation installée dans un instrument, voir « Détermination de la version de la micro-
programmation » dans les sections Récepteur et Système de téléaffichage.
Tous les récepteurs Mark III peuvent exécuter un autotest pour déterminer si l'appareil semble fonctionner
correctement. DCI recommande de faire un autotest chaque jour avant de commencer un repérage (voir
« Autotest des récepteurs Mark III » dans la section Vérifications du fonctionnement).
IMPORTANT – Le récepteur est réalisé pour être tenu confortablement d'une manière qui lui permet
de se mettre horizontalement de lui-même. Il est très important de maintenir le récepteur horizontal
6

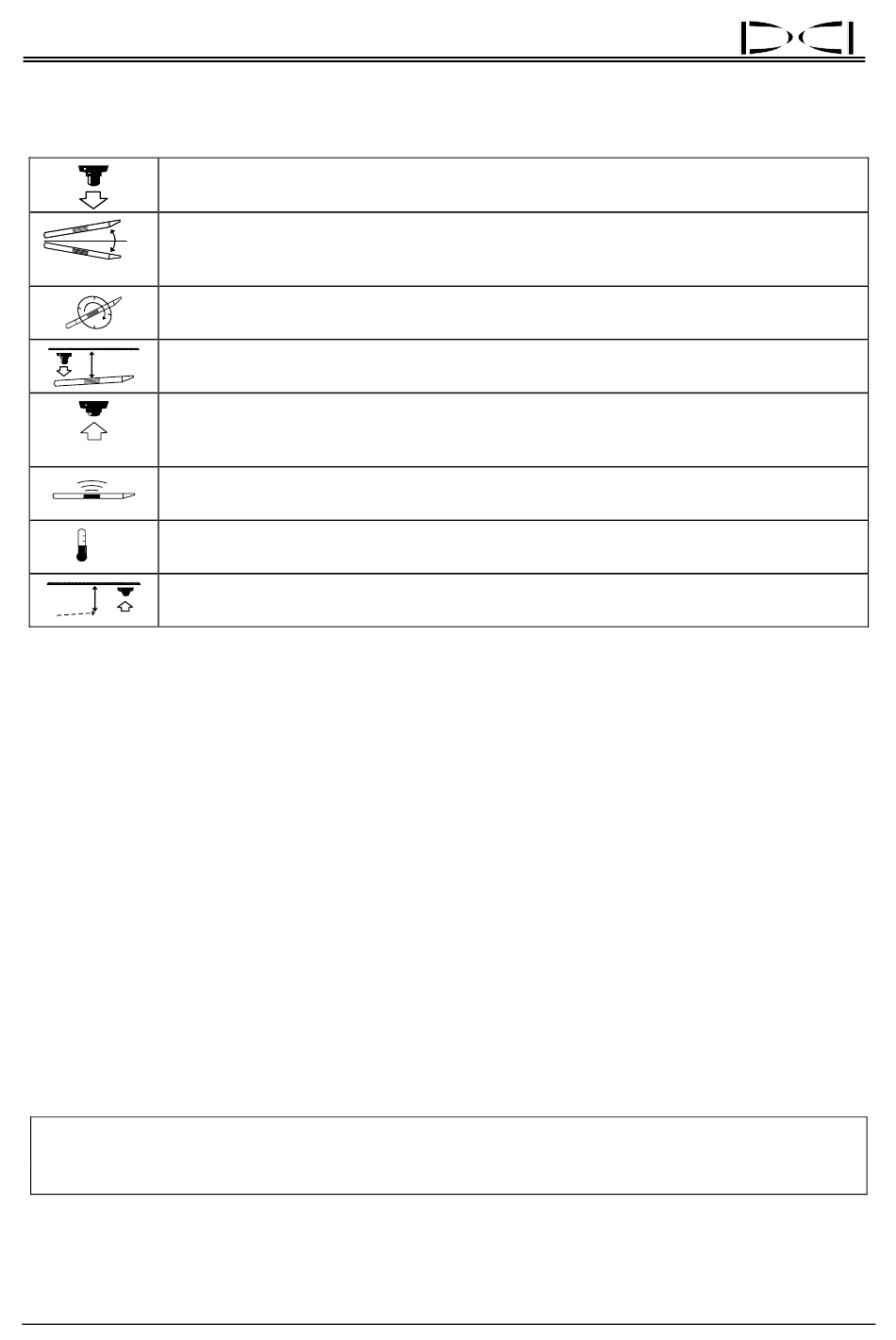

Icônes des écrans d'affichage
