En résumé, les trois emplacements mentionnés plus haut sont les suivants : le point de repère négatif
arrière (RNLP) en arrière de l'émetteur, la ligne de repère positive au-dessus de l'émetteur et le point de
repérage négatif avant (FNLP) en avant de l'émetteur. Le RNLP et le FNLP indiquent la position et
l'orientation latérale de l'émetteur.

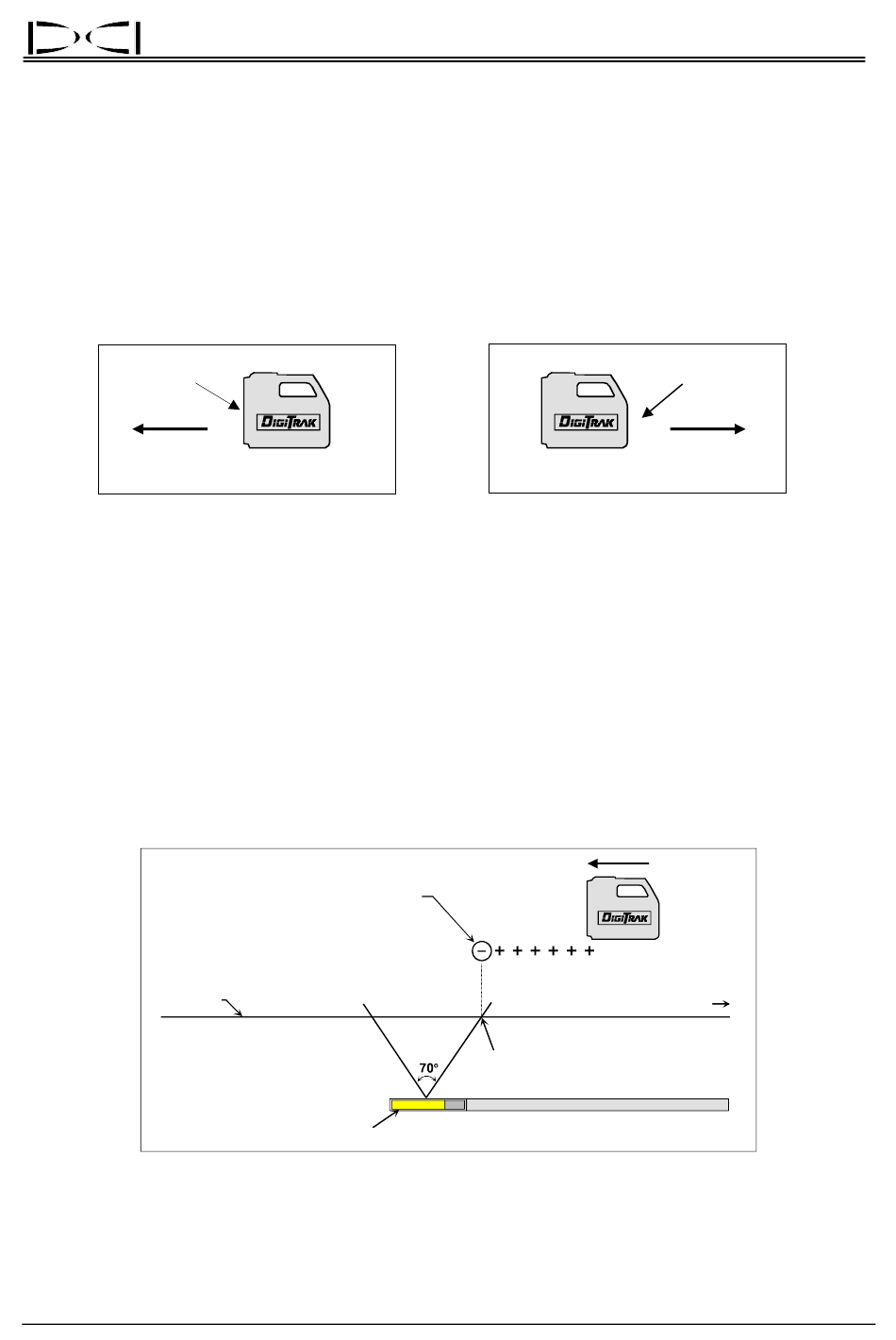

Utilisation des indicateurs plus et moins pour le repérage
Les signes « + » et « – » indiquent la direction dans laquelle il faut déplacer le récepteur pour repérer
l'emplacement de l'émetteur. Le signe « + » indique qu'il faut avancer le récepteur et le signe « – » qu'il
faut le reculer.
Avant du
récepteur
Plus "+" = Avancer
Utilisation des indicateurs plus et moins « +/– » pour le repérage
Repérage de l'émetteur à partir de la foreuse
La procédure pour repérer l'emplacement de l'émetteur en partant de la foreuse est donnée plus bas. Il est
aussi possible d'utiliser une procédure similaire pour repérer l'emplacement de l'émetteur à partir de
l'avant, en faisant face à la foreuse (voir « Repérage de l'émetteur à partir de l'avant » plus loin dans cette
section).
Détermination du point de repère négatif arrière (RNLP)
1. L'opérateur avance vers l'émetteur tout en appuyant sur la gâchette. L'intensité du signal affichée sur
l'écran supérieur gauche augmente. Observer le point où le signe « + » de l'écran supérieur gauche devient
un « – ». C'est le RNLP. Déplacer le récepteur légèrement vers l'avant et l'arrière pour mieux définir le pioù
le signe change. C'est l'emplacement longitudinal (avant et arrière) approximatif du RNLP.
Surface
du sol
Détermination du point de repère négatif arrière (RNLP) à partir de la foreuse
®
DigiTrak
Mark III Manuel d'utilisation
Repérage de l'emplacement
Le plus
devient
un moins
Émetteur
Moins "–" = Reculer
Foreuse
RNLP
Arrière du
récepteur
49
