Alimentation électrique
L'alimentation électrique de l'émetteur à câble est branchée dans l'appareil de téléaffichage où se trouve
la batterie DCI normale. L'alimentation électrique a trois fils. Les fils vert et noir sont branchés à la source
de courant continu (vert est positif, noir est négatif). Le fil blanc est branché à l'émetteur à câble (voir le
schéma plus bas dans la section intitulée « Branchement de l'émetteur à câble sur l'alimentation et
l'appareil de téléaffichage »).
Caractéristiques de l'alimentation électrique
Un bouton de marche-arrêt sur l'alimentation électrique coupe l'alimentation de l'émetteur électrique. Il
faut débrancher l'alimentation électrique chaque fois qu'un branchement est fait ou ouvert. Le voyant
rouge est allumé quand le système est sous tension. Il faut mettre en marche l'appareil de
téléaffichage et l'alimentation pour mettre le système d'émetteur à câble sous tension.
Câble (avec
les fils vert,
noir et blanc)

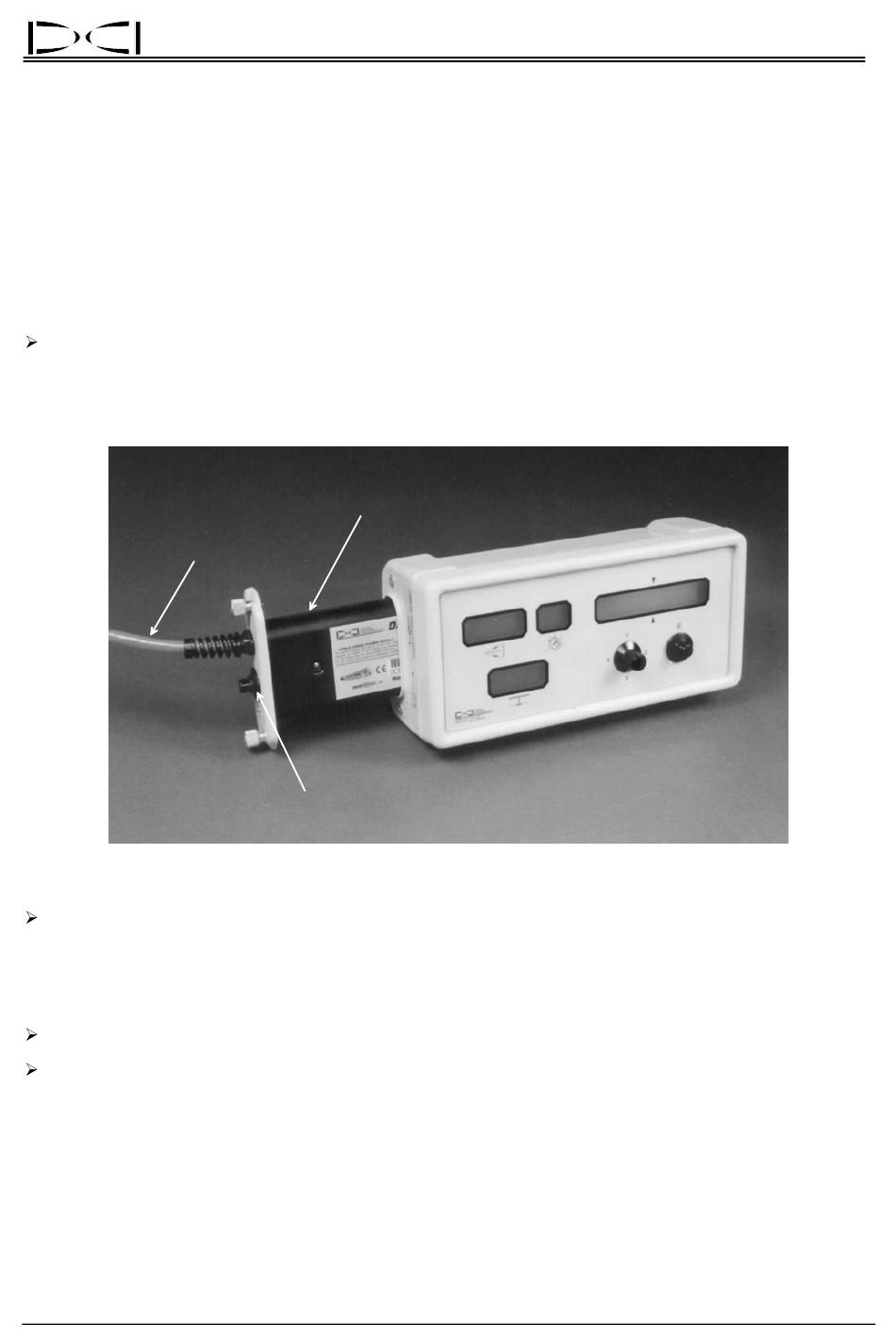

Alimentation électrique de l'émetteur à câble branchée sur l'appareil de téléaffichage
L'alimentation électrique commande et limite l'alimentation de l'émetteur à câble. En cas de court-
circuit, l'alimentation de l'émetteur est automatiquement coupée. Le voyant de l'alimentation électrique
s'éteint et l'émetteur est mis hors tension. Il faut éliminer la cause du court-circuit pour corriger ce
problème. Quand le problème est corrigé, le voyant se rallume et l'émetteur est remis sous tension
automatiquement.
La tension d'alimentation de l'alimentation électrique doit être entre 12 V et 28 V en courant continu.
Il faut éteindre l'alimentation électrique à la fin de la journée pour éviter la surchauffe de l'émetteur à
câble.
REMARQUE – Il ne faut pas utiliser le système d'alimentation de la foreuse comme source de courant de
l'appareil de téléaffichage et de l'alimentation électrique. Il faut des batteries séparées branchées directe-
ment sur l'alimentation, pas par l'intermédiaire du système auxiliaire de la foreuse. Le système d'émetteur
à câble peut capter des interférences électriques et du bruit introduits par le système de la foreuse.
®
DigiTrak Mark III Manuel d'utilisation
Alimentation
Bouton de marche-arrêt
Émetteur à câble
Appareil de
téléaffichage
