D
IGITAL
Tableau de
conversion de
température
et distance
Compartiment
des batteries
Panneau
arrière
Vis d'antenne
d'assiette
longitudinale
et latérale
Le récepteur DigiTrak est un appareil à main utilisé pour le repérage et le suivi du progrès de l'émetteur. Il
reçoit les signaux de l'émetteur, les convertit et affiche les renseignements suivants : assiette longitudinale
et latérale, profondeur ou distance, profondeur prédite,
température et état de la batterie. Les écrans d'affichage
se trouvent sur le dessus du récepteur.
À côté de chaque écran d'affichage se trouvent des
symboles ou icônes pour aider à identifier les fonctions de
chaque écran (voir le tableau, page suivante). Les icônes
sous chaque écran représentent l'assiette longitudinale,
l'assiette latérale et la profondeur ou distance de l'émetteur
qui sont affichées quand la gâchette est relâchée, comme
montré par l'icône de gâchette relâchée. Quand la
gâchette est pressée (gâchette enfoncée), la puissance du
signa sur l'écran supérieur gauche et la température sur
l'écran supérieur droit. Il faut noter l'icône de profondeur
prédite sous l'écran inférieur. Quand la gâchette est
pressée continuellement et le récepteur est en position au
point de repère négatif avant (FNLP), la profondeur prédite
de l'émetteur au FNLP est affichée sur l'écran inférieur.
Cette valeur de profondeur prédite clignote rapidement et
un tilde (« ~ ») est affiché continuellement sur l'écran
inférieur pour encore mieux la différencier de la profondeur
affichée.
REMARQUE – Si la gâchette est maintenue appuyée à un
endroit autre que le FNLP, la profondeur prédite affichée
n'est pas valide.
®
DigiTrak
Mark III Manuel d'utilisation
C
I
ONTROL
NCORPORATED
Récepteur
Haut-parleur
Poignée

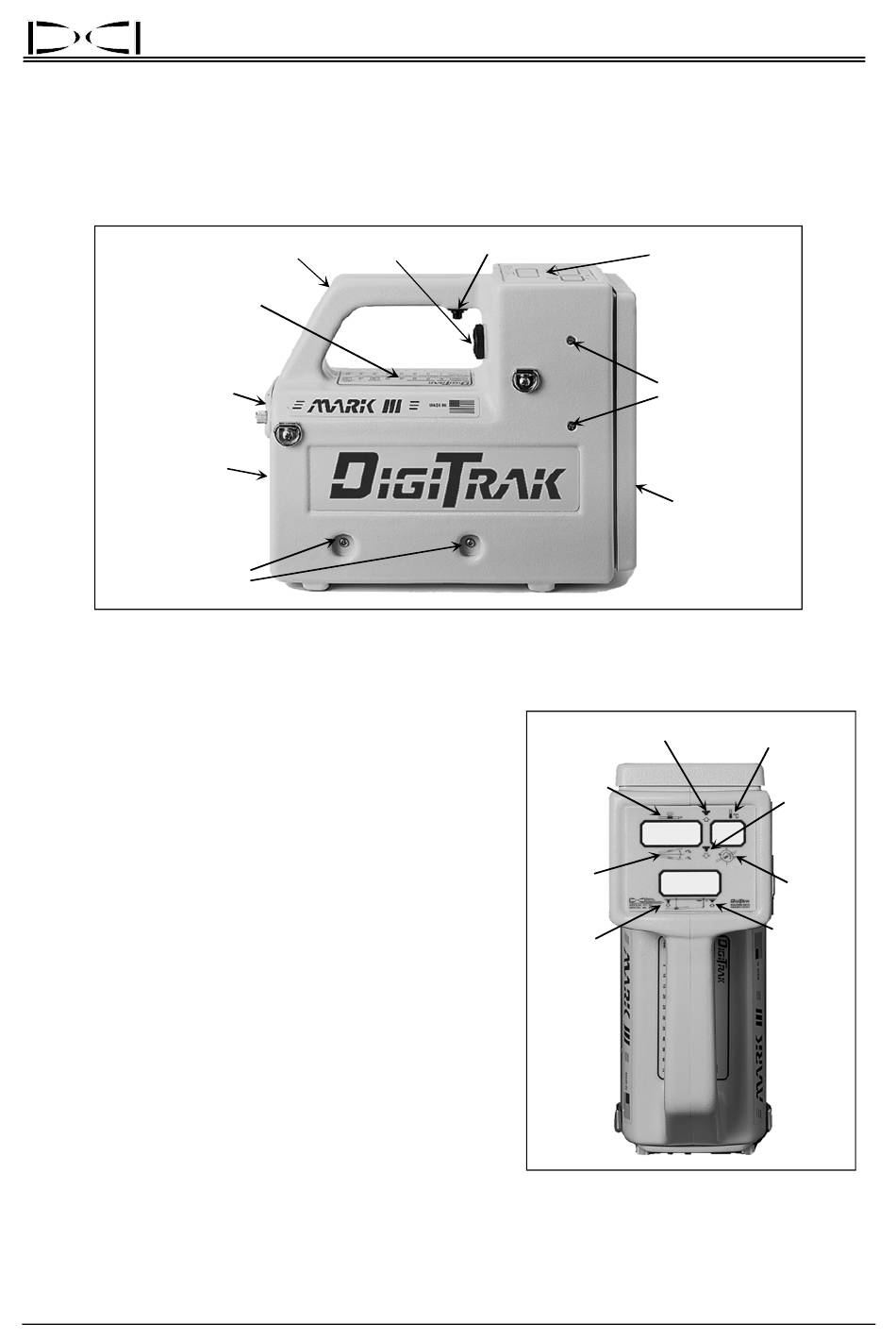

Récepteur DigiTrak – Vue latérale
Gâchette
Gâchette appuyée
Puissance
du signal
~
Assiette
longitu-
dinale
Profondeur
Récepteur DigiTrak
des écrans d'affichage supérieurs
Écrans
d'affichage
Vis d'antenne
de profondeur
et repérage
Panneau
avant
Température
Gâchette
relâchée
8
I 5
I I 8
Assiette
latérale
Profondeur
prédite
Vue des icônes
–
5
