Émetteur à câble
Appareil de téléaffichage avec fonction d'émetteur à câble – C'est un appareil de téléaffichage modifié
ou construit initialement pour afficher les données d'un émetteur à câble. Quand il est branché sur un
émetteur à câble, le symbole delta (Δ) est allumé sur l'écran supérieur gauche, indiquant le mode de câble.
Tous les appareils de téléaffichage « prêts pour câble » ont une étiquette près du couvercle du
compartiment de la batterie qui indique qu'ils sont équipés pour recevoir les renseignements d'un émetteur
à câble (voir photo). Tous les appareils de téléaffichage ne permettent pas la fonction par câble, mais tous
peuvent être mis à jour ou modifiés pour la fonction d'émetteur à câble.

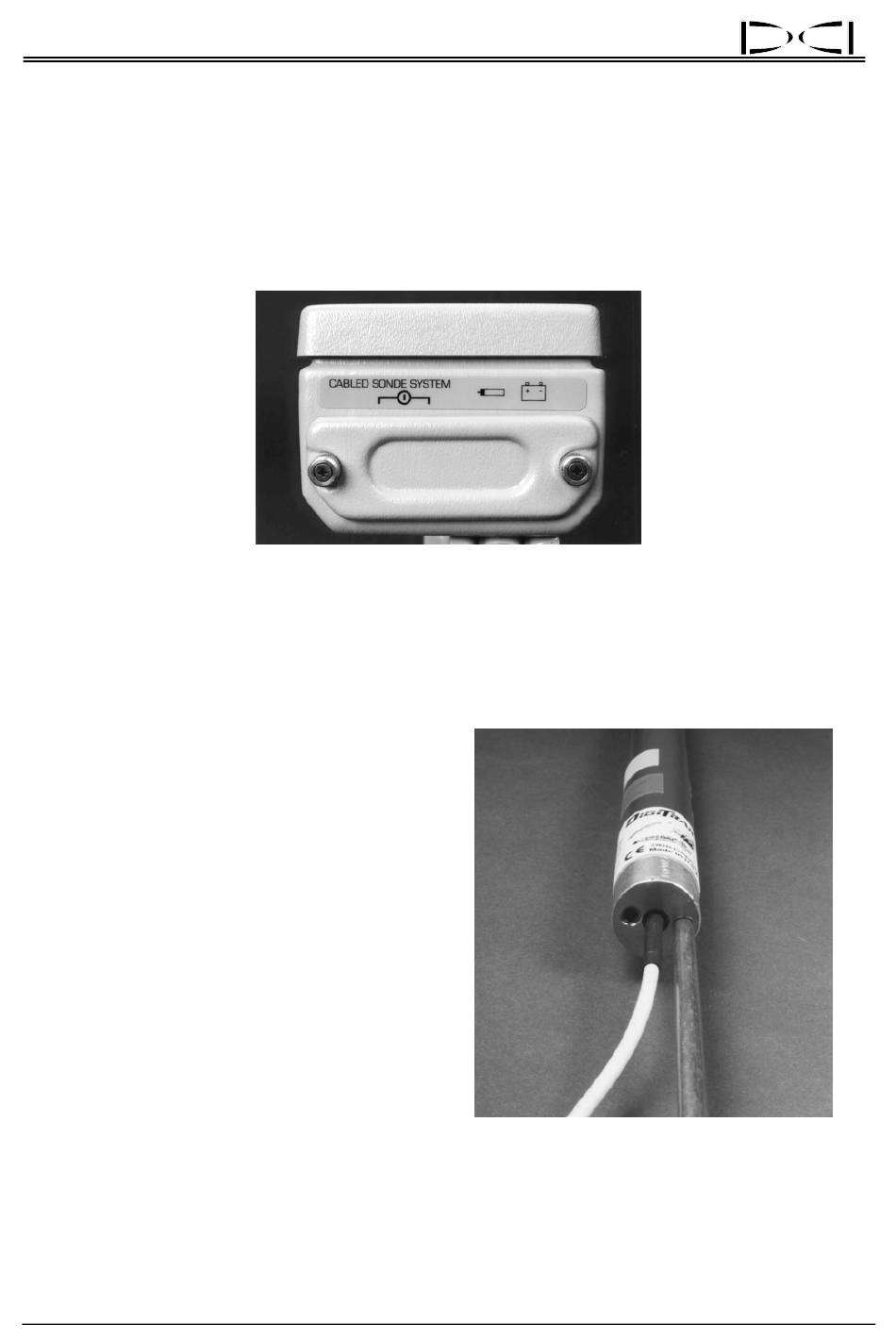

Étiquette indiquant que l'appareil de téléaffichage est prêt pour câble
Alimentation – Ce dispositif se branche dans l'appareil de téléaffichage à l'endroit où la batterie est
normalement insérée et il est branché directement sur l'émetteur à câble. L'alimentation permet l'affichage
sur l'appareil de téléaffichage des renseignements venant du câble de l'émetteur à câble et envoie
l'alimentation électrique des batteries au sol à l'émetteur à câble. Il contient aussi un disjoncteur pour
protéger les éléments du système.
Outil d'extraction et d'insertion du câble –
Cet outil est utilisé pour insérer l'émetteur à
câble dans le boîtier et l'en sortir. Deux trous
filetés (filets de 1/4"-20) à l'arrière de l'émetteur
à câble permettent de visser l'extracteur. Il ne
faut jamais tirer sur le câble pour extraire
l'émetteur à câble.
Les articles tels que les raccords à com-
pression, le fil en cuivre torsadé de calibre 10,
la gaine thermorétrécissable, les manchons
prolongateurs bout à bout et les anneaux brisés
ne sont pas offerts par DCI. Les fabricants de
foreuses ont des renseignements sur les
anneaux brisés, les raccords pivotants pour
boue et les raccords à compression. Les
fournisseurs de produits électriques ont en
stock le reste des produits nécessaires pour le
système d'émetteur à câble.
Émetteur à câble montré avec l'outil d'installation
et extraction vissé dans l'extrémité
®
62
