Repérage de l'emplacement
Manipulation du récepteur
Pour obtenir le repérage le plus précis possible, il faut
maintenir le récepteur horizontal et parallèle à l'émet-
teur. Il est possible de tenir le récepteur pour qu'il soit
pointé vers l'émetteur ou dans la direction opposée
(voir schéma).
Les points négatifs avant et arrière portent ces noms
parce que chacun est un point où le signe change de
positif à négatif. Que le récepteur soit pointé dans la
même direction que l'émetteur ou non, le signe plus
change en signe moins à chacun des points de repère.
En fait, le signe change du plus au moins quelle que
soit la direction d'approche du point FNLP ou RNLP.
La ligne de repère positive (PLL) n'est pas un point (comme le FNLP et le RNLP). Comme indiqué plus
haut, la PLL est une ligne perpendiculaire à l'émetteur et elle porte ce nom parce que le signe négatif
change en signe positif quand le récepteur traverse la PLL. Il suffit de déterminer la position du FNLP pour
déterminer la position de l'émetteur sur la PLL. Il est aussi possible de confirmer sa position en trouvant le
point où l'intensité du signal est la plus élevée.
Distance entre le FNLP
et le RNLP, une fonc-
tion de la profondeur,
de l'assiette longitudi-
nale et de la topographie
À cause de la forme du champ de
l'émetteur, plus l'émetteur est pro-
fond, plus les FNLP et RNLP sont
éloignés l'un de l'autre. La distance
du FNLP et du RNLP à la PLL est
aussi une fonction de l'assiette
longitudinale de l'émetteur et de la
topographie. Quand l'assiette longitu-
dinale de l'émetteur est négative, le
FNLP est plus loin de la PLL que le
RNLP (voir schéma). Quand l'assiette
longitudinale de l'émetteur est posi-
tive, le RNLP est plus loin de la PLL
que le FNLP. Si la surface du sol ou
la topographie est très en pente,
l'emplacement du FNLP et du RNLP
par rapport à la PLL est aussi affecté,
bien que l'émetteur soit horizontal. Il
faut noter qu'il est possible d'utiliser
la distance entre le FNLP et le RNLP
pour calculer la profondeur de l'émet-
teur (voir « Calcul de la profondeur
en fonction de la distance entre le
FNLP et le RNLP, plus loin dans
cette section).
48
l'émetteur ou dans la direction opposée
Vue supérieure
Foreuse
Ligne
RNLP
d'axe
Vue latérale
Surface
du sol
Foreuse
RNLP
Émetteur (assiette
longitudinale négative)

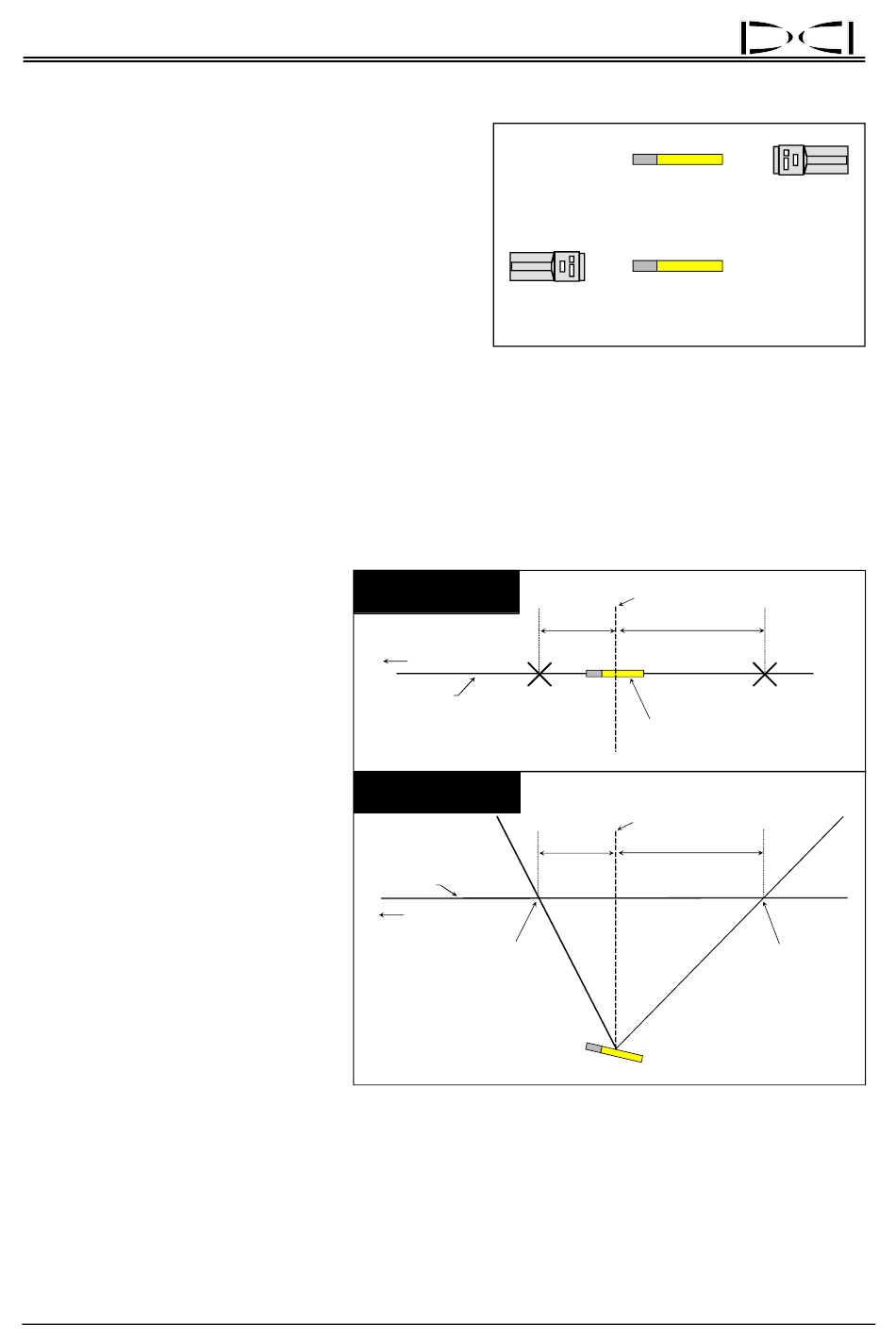

Effet de l'assiette longitudinale sur la distance entre le
FNLP, le RNLP et la PLL - Il faut noter que le RNLP et le FNLP
sont à des distances différentes de la PLL quand l'émetteur a
une assiette longitudinale négative (comparer au schéma de la
page précédente où l'émetteur est horizontal).
Récepteur parallèle à lémetteur et
faisant face à la direction opposée
Récepteur parallèle à lémetteur et
faisant face à la même direction
Le récepteur peut être pointé vers
PLL
Émetteur (assiette
longitudinale négative)
PLL
®
DigiTrak
Mark III Manuel d'utilisation
®
FNLP
FNLP
