Récepteur
Étalonnage du récepteur
Il existe deux méthodes d'étalonnage différentes : sur un point et sur deux points. L'étalonnage sur un
point est fait avec l'émetteur dans le boîtier, parallèle et à 3,18 m (10 ft 5 in.) du récepteur, comme indiqué
plus bas. L'étalonnage sur deux points est généralement fait quand l'émetteur est dans le sol et il n'est pas
possible de faire l'étalonnage sur un point.
Il faut faire l'étalonnage avant la première utilisation et dans les cas suivants :
changement d'émetteur ;
changement de récepteur ;
changement du boîtier ou de l'outil de forage.
Il ne faut pas faire l'étalonnage si :
l'opérateur est à moins de 3 m (10 ft) d'une structure métallique, tuyau en acier, clôture métallique,
parement métallique, équipement de construction ou automobile, par exemple ;
le récepteur se trouve au-dessus de barres d'armature ou des services publics souterrains ;
le récepteur est à proximité d'interférences électriques excessives (voir « Vérification des interférences
électriques et du bruit de fond » dans la section Interférences) ;
l'émetteur n'est pas installé dans le boîtier ;
l'émetteur n'est pas en marche.
REMARQUE – Il faut vérifier l'étalonnage à 3,18 m (10 ft 5 in.), chaque jour ou avant chaque
utilisation. L'étalonnage n'affecte que la lecture de profondeur ou de distance, pas l'assiette
longitudinale ou latérale.

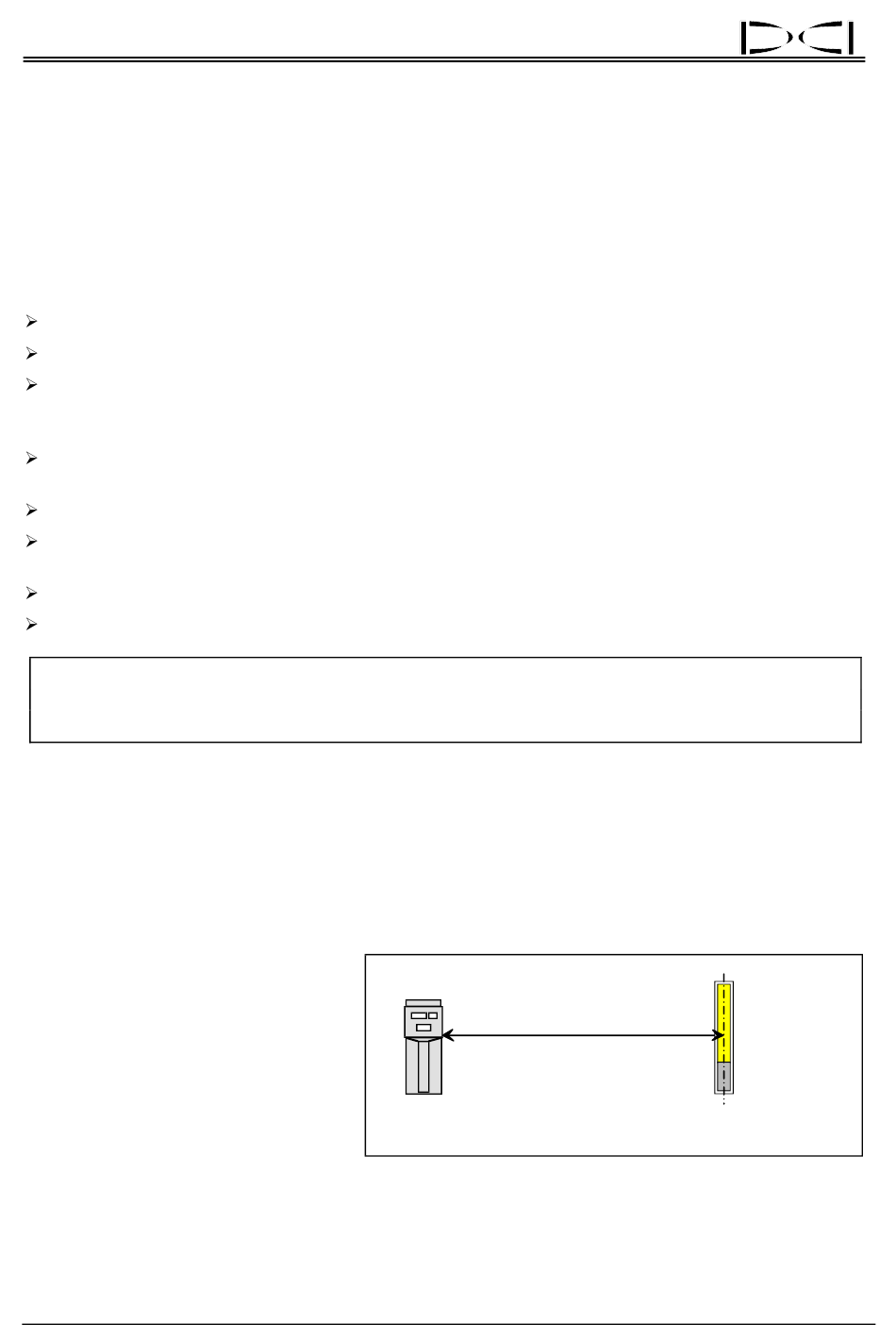

Étalonnage sur un point
1. Confirmer l'absence d'interférences (voir « Vérification des interférences électriques et du bruit de
fond » dans la section Interférence ). Vérifier qu'aucun autre émetteur n'est actif à portée du récepteur.
2. Mettre sur le sol horizontal un émetteur en marche, dans le boîtier.
3. Après la séquence de mise en marche du récepteur, mettre celui-ci à exactement 3,18 m (10 ft 5 in.)
du boîtier, comme montré dans le schéma (il faut utiliser un mètre à ruban pour être précis et mesurer
de l'axe de l'émetteur au bord
intérieur du récepteur). Appuyer
sur la gâchette pour confirmer que
le signal est stable et relâcher la
gâchette.
Noter
signal. Pour obtenir un étalonnage
correct, le signal doit avoir une
intensité d'au moins 250 points. Si
la valeur est inférieure à 250, il est
possible que l'émetteur ne fonc-
tionne pas correctement et il faut
appeler DCI.
14
l'intensité
du
Récepteur
3,18 mètres (10 ft 5 in.)
Étalonnage sur un point
®
DigiTrak
Émetteur
(à l'intérieur
du boîtier)
Axe de
L'émetteur
Mark III Manuel d'utilisation
®
