D
IGITAL
Système d'émetteur à câble
Alimentation
Le système d'émetteur à câble DigiTrak est conçu spécifiquement pour les applications suivantes :
trajectoires de forage à une profondeur supérieure à 15 m (50 ft) ;
trajectoires de forage d'une longueur telle qu'il faut plusieurs jours pour faire le forage ;
trajectoires de forage qui ne permettent pas de se déplacer juste au-dessus ;
trajectoires de forage dans des endroits où les interférences sont fortes.
La profondeur et la portée de repérage d'un transmetteur à câble avec un récepteur Mark III est d'environ
43 m (140 ft) et d'environ 30 m (100 ft) avec un récepteur Mark I ou Mark II. Ces profondeurs dépendent
aussi des conditions de l'environnement et des caractéristiques du boîtier. Avec le système d'émetteur à
câble, il est aussi possible d'obtenir des renseignements sur l'assiette longitudinale et latérale à n'importe
quelle profondeur. Les renseignements de profondeur et d'emplacement latéral sont suivis en utilisant le
récepteur DigiTrak de la même manière qu'avec les émetteurs DigiTrak normaux. L'opérateur du récepteur
DigiTrak n'obtient cependant pas les renseignements d'assiette longitudinale et latérale ni de température
au récepteur, car ces renseignements sont envoyés directement à l'appareil de téléaffichage.
Quatre éléments principaux du système d'émetteur à câble
Émetteur à câble – Cet émetteur utilise un boîtier spécial pour permettre le passage du câble. L'émetteur
à câble est inséré dans le boîtier de façon que le câble passe à travers l'arrière du boîtier pour permettre le
branchement électrique. Il faut utiliser un raccord à compression pour assurer l'étanchéité du câble et
empêcher l'entrée du fluide de forage dans l'émetteur.
®
DigiTrak
Mark III Manuel d'utilisation
C
I
ONTROL
NCORPORATED

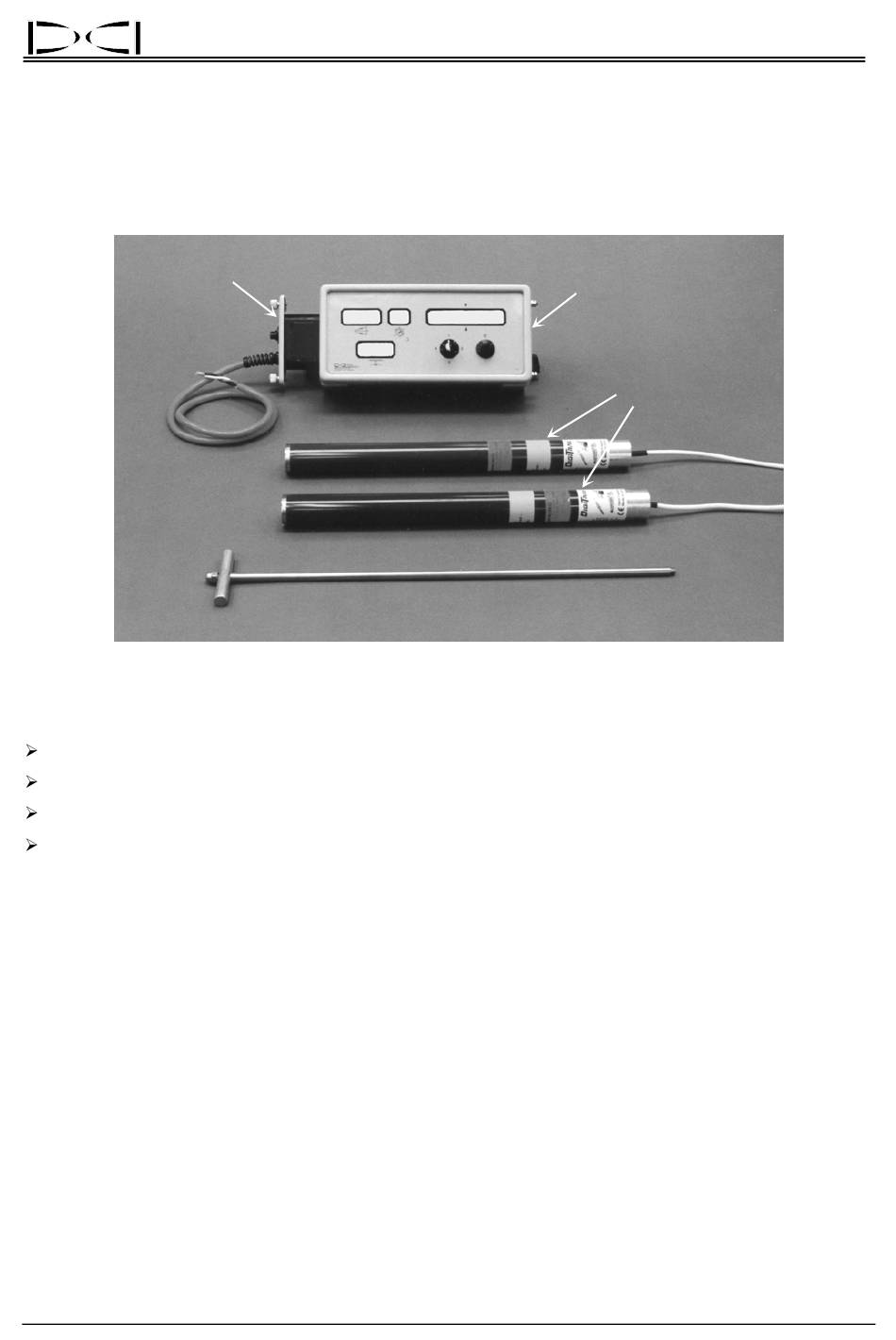

Outil d'extraction et insertion
Système d'émetteur à câble DigiTrak
Appareil de
téléaffichage
Émetteurs
à câble
61
