Signaux de commande (préréglages) – macroprogramme Standard
ABB

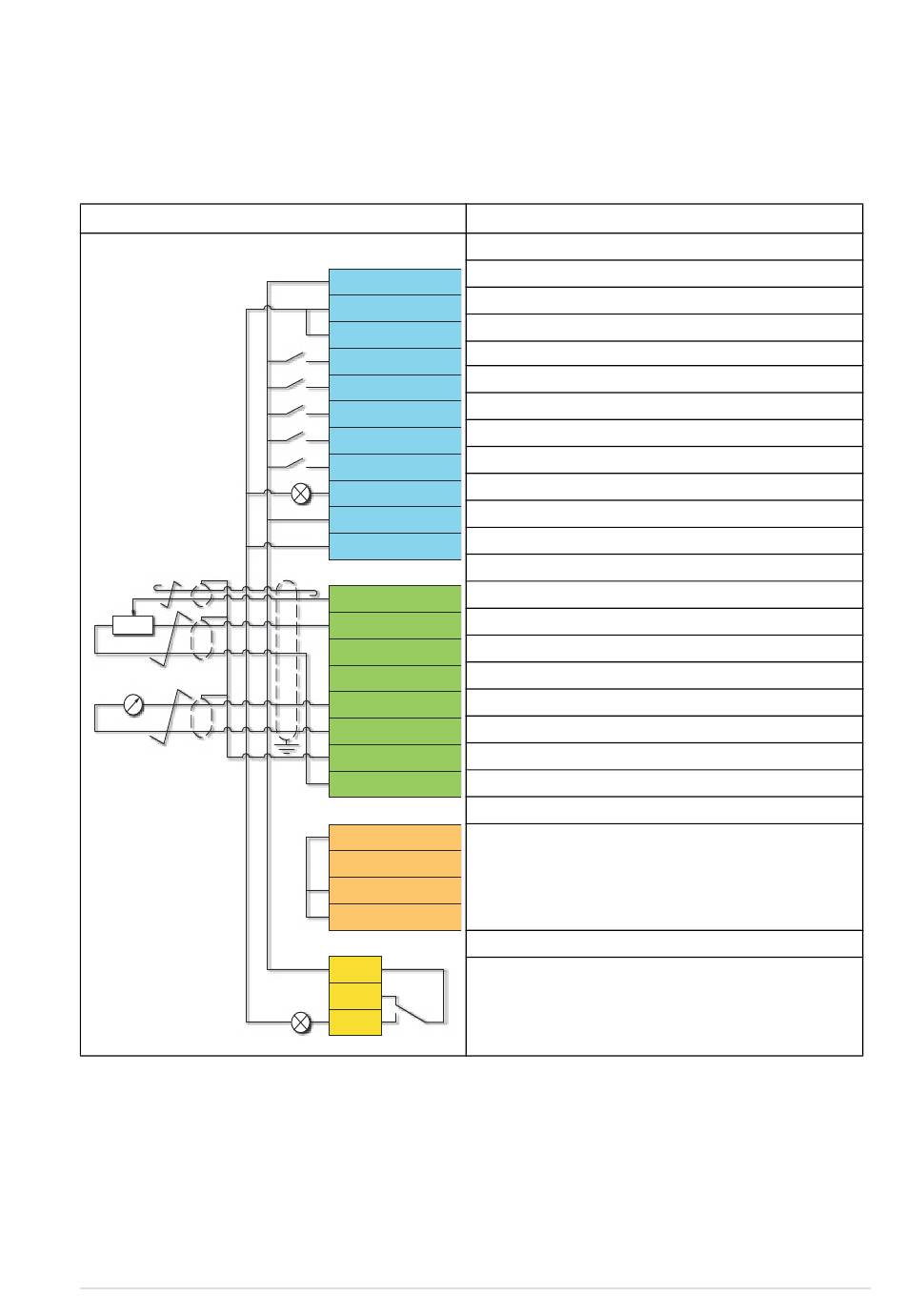

Ce schéma de raccordement s'applique aux variantes standard ACS380-04xS et
configurée ACS380-04xC +L538 (macroprogramme Standard ABB sélectionné).
Bornes
1...10 kohm
Max. 500 ohm
Nota :
Section des bornes 0,14 mm² ... 1,5 mm²
Couples de serrage : 0,5 N·m (0.4 lbf·ft).
Les bornes DGND, AGND et SGND sont raccordées au même potentiel de référence
en interne.
+24V
DGND
DCOM
DI1
DI2
DI3
DI4
DIO1
DIO2
DIO SRC
DIO COM
AI1
AGND
AI2
AGND
AO
AGND
SCR
3)
+10V
S+
SGND
S1
S2
RC
RA
RB
Macroprogrammes de commande 33
Description
Raccordements E/S logiques
Alim. aux. +24 Vc.c., maxi 200 mA
Commun sortie tension auxiliaire
Commun entrée logique
Démarrage sens avant ; si DI1 = Arrêt (0)/Démarrage (1)
Avant (0) / Arrière (1)
Sélection vitesse/fréq. constante
Sélection vitesse/fréq. constante
Jeu de rampes 1 (0) / jeu de rampes 2 (2)
Prêt à démarrer (0) / Pas prêt
Tension auxiliaire sortie logique
Commun entrée/sortie logiques
E/S analogiques
Vitesse / fréq. (0...10 V)
Commun circuit entrée analogique
4)
Non configuré
Commun circuit entrée analogique
Fréquence de sortie (0 ... 20 mA)
Commun circuit sortie analogique
Blindage du câble des signaux (SCReen)
Tension de référence +10 Vc.c.
Interruption sécurisée du couple (STO)
Fonction STO. Raccordée en usine.
Le variateur ne démarre que si les deux circuits
sont fermés.
Sortie relais 1
Aucun défaut [Défaut (-1)]
1)
1)
1)
4)
