Anzeige Drehzahlstellung
Die grüne LED zeigt den Ist-Stand der Dreh-
zahlstellung an. Sie leuchtet auf, wenn die
vorgewählte Soll-Drehzahl erreicht ist
(± 5 %).
Nur im Drehzahlstellmodus aktiv.
6.1.1.1 Ändern der Verzögerungszeit und
des Drehzahlschaltpunktes
Mit den Tastern S12 und S13 kann
- die Verzögerungszeit - zwischen 1 und 120
1)
Minuten
- der Schaltpunkt K1 - zwischen 50 % und
90 % der Solldrehzahl
1)
verändert werden.
1) Im Drehzahlstellmodus nicht möglich.
Der Menupfeil muß hierzu unter die einzu-
gebende Größe gesetzt werden. Ansch-
ließend beide Tasten (S12 + S13) gleichzei-
tig drücken. Der Menupfeil blinkt zur Da-
teneingabe. Einzelbetätigung von S12 oder
S13 verschiebt den Datenwert nach unten
oder oben. Durch nochmaliges gemeinsa-
mes Drücken der Eingabetasten (S12 + S13)
werden die eingestellten Daten übernom-
men und abgespeichert. Gleichzeitig erfolgt
die Rückkehr in den normalen Anzeigebe-
trieb.

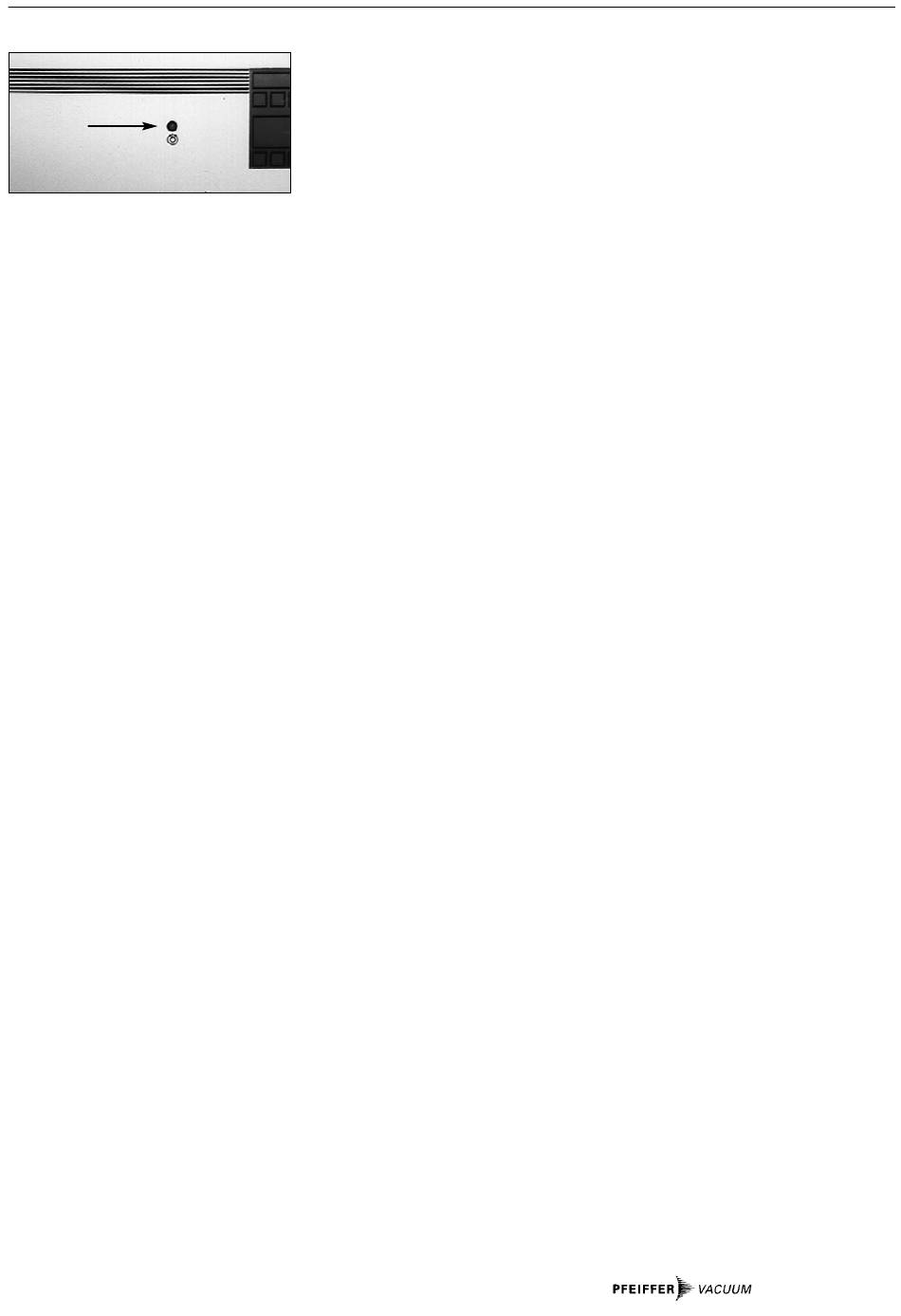

Rotation speed setting display
Fig. 14
Anzeige Drehzahlstellung
Rotation Speed Setting Display
Affichage variation de la vitesse de rotation
The green LED displays the actual condition
of the rotation speed setting. It illuminates
if the pre-selected set rotation speed is at-
tained (± 5 %).
Only active in the rotation speed setting
mode.
6.1.1.1 Changing the LC Display and the Ro-
tation Speed Switch Point
The following values can be changed with
push button keys S12 and S13:
- Time lag, between 1 and 120 minutes
- Switch point K1, between 50 % and 90 %
of the set rotation speed
1)
1) not possible in the rotation speed setting mode.
For this, the menu cursor must be positio-
ned beneath the value to be input. Then,
both push button keys S12 and S13 must
be depressed simultaneously. The menu
cursor flashes to indicate the data entry. Se-
parate activation of S12 and S13 increases
or reduces the data value. By again activa-
ting the two input push button keys S12
and S13 simultaneously, the set data is ac-
cepted and stored and normal display
mode is restored.
Affichage variation de la vitesse de rotation
L'affichage DEL vert affiche l'état réel de la
variation de la vitesse de rotation. Il s'allu-
me lorsque la vitesse de rotation consignée
pré-sélectionnée est atteinte (± 5 %).
Seulement actif dans le mode de variation
de la vitesse de rotation.
6.1.1.1 Modification de la temporisation et
Avec les touches S12 et S13 il est possible
de modifier:
1)
- la temporisation - entre 1 et 120 minutes
- le seuil de commutation K1 - entre 50 % et
.
90 % de la vitesse de rotation consignée
1) Impossible dans le mode de variation de vitesse de
rotation.
La flèche de menu doit être placée pour
cela sous la grandeur à introduire. Ensuite
actionner les deux touches (S12 + S13) en
même temps.La flèche de menu clignotte
pour les introductions des données. L'ac-
tionnement individuel de S12 ou de S13 dé-
place la valeur des données vers le bas ou
vers le haut. En actionnant encore une fois
simultanément les touches (S12 + S13) les
données réglées seront reprises et mémo-
risées. En même temps le retour dans le
fonctionnement normal d'affichage s'effec-
tue.
du seuil de commutation de la vites-
se de rotation
1)
1)
.
21
