Fig. 7.1
H
F
Fig. 7.2
G
I
Fig. 8
Fig. 9
26

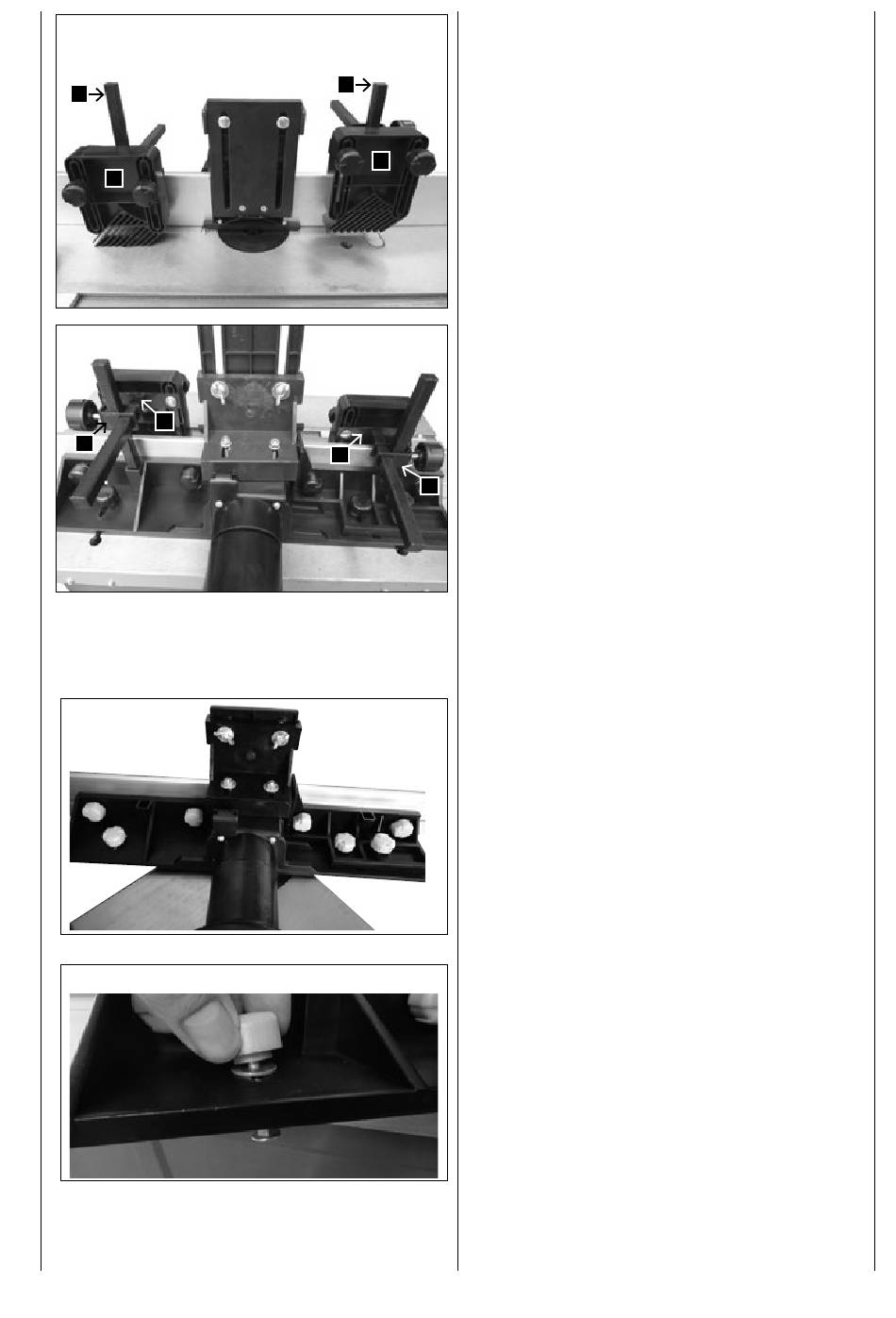

Fig. 7.1 + 7.2
Teile für Andrückvorrichtung
F Niederhalter 2x
H
G Vierkantanschraubplatten 2x
H Vierkantbolzen 2x
I Klemmbügel für Vierkantbolzen 2x
F
Befestigungsteile für Andrückvorrichtung
2 Inbusschrauben M 6 x 12 (für Vierkant unten)
2 Kunststoffkopfschraube M6 x 20
4 Schlossschrauben M6 x 35
4 Kunsstoffkopfmuttern M6
4 Scheiben 6mm
Montage der Andrückvorrichtung:
Stecken Sie die 2 Vierkantbolzen (H) in die 2 dafür vor-
gesehenen Vierkantrohre und sichern Sie sie mit den 2
Inbusschrauben.
G
Befestigen Sie die 2 Klemmbügel (I) mithilfe der 2 Kuns-
I
stoffkopfschrauben an den 2 Vierkantbolzen (H).
Danach schieben Sie die 2 Vierkantanschraubplatten
(G)
durch die 2 Öffnungen der 2 Klemmbügel (I).
Zuletzt schrauben Sie mithilfe der 4 Schlossschrauben,
der 4 Scheiben und der 4 Kunststoffmuttern die Nieder-
halter (F) an die Vierkantanschraubplatten (G) an.
Montage des Fräsanschlags auf dem Arbeitstisch,
Fig. 8–11
Zum Installieren des Fräsanschlags müssen Sie wie
folgt vorgehen:
Montieren Sie die 2 Kunststoffkopfschraube mit den Bei-
lagscheiben in den Nuten des Fräsanschlags (Fig. 9).
