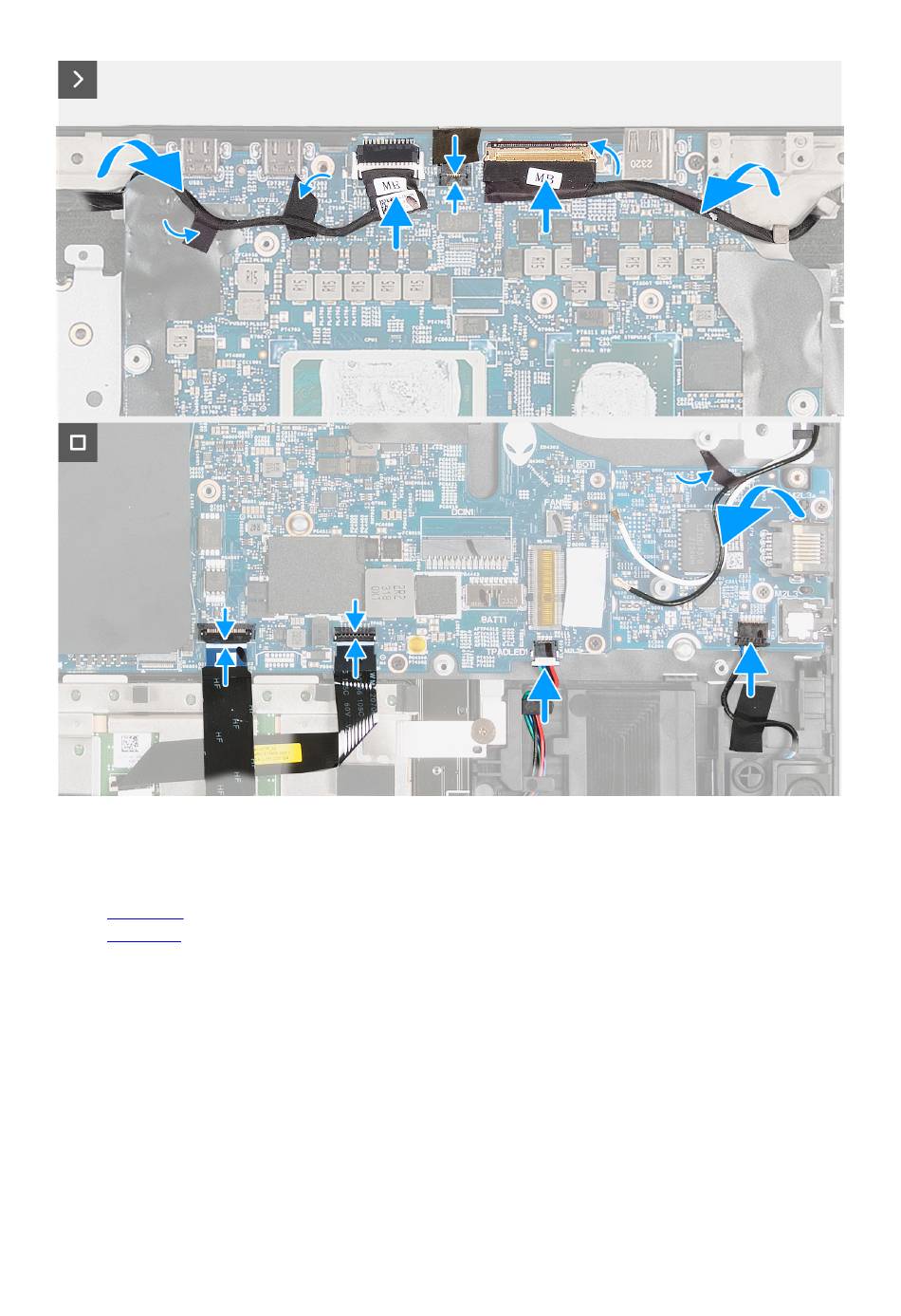

Figure 46. Installation de la carte système
Étapes
1. Retournez la carte système.
2. Installez la carte d'E/S.
3. Installez la carte audio.
4. Retournez l'assemblage de la carte système.
5. À l'aide des embouts d'alignement, placez l'assemblage de la carte système sur l'assemblage du repose-poignets et du clavier.
6. Remettez en place les deux vis (M2x3) qui fixent la carte audio à l'assemblage du repose-poignets et du clavier.
7. Remettez en place les quatre vis (M2x3) qui fixent la carte système à l'assemblage du repose-poignets et du clavier.
8. Remettez en place les deux vis (M2x3) qui fixent la carte d'E/S à l'assemblage du repose-poignets et du clavier.
9. Branchez le câble du haut-parleur sur le connecteur (SPK1) de la carte audio.
10. Branchez le câble LED du pavé tactile au connecteur (TPADLED1) de la carte système.
11. Branchez le câble du pavé tactile au connecteur (TPAD1) situé sur la carte système.
12. Ouvrez le loquet et branchez le câble du contrôleur du clavier au connecteur (KBBL2) situé sur la carte système.
13. Ouvrez le loquet et branchez le câble d'écran au connecteur (LCD1) situé sur la carte système.
14. Branchez le câble du bouton d'alimentation sur le connecteur (PWR1) de la carte système.
15. Collez les rubans adhésifs qui fixent le câble de la caméra à l'assemblage du repose-poignets et du clavier.
