5. Collez le câble de la caméra sur l'assemblage du repose-poignets et du clavier.
6. Branchez le câble de la caméra au connecteur (CAM1) situé sur la carte système.
7. Branchez le câble d'écran au connecteur (LCD1) sur la carte système et fermez le loquet pour fixer le câble.
Étapes suivantes
1. Installez la carte sans fil.
2. Installez l'assemblage du ventilateur et du dissipateur de
3. Installez les capots des charnières
4. Installez le cache d'E/S
5. Installez le cache de fond.
6. Suivez la procédure décrite dans la section
Support Type-C
Retrait du support Type-C
PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de
maintenance agréés.
Prérequis
1. Suivez la procédure décrite dans la section
2. Retirez le cache de fond.
3. Retirez le cache d'E/S
À propos de cette tâche

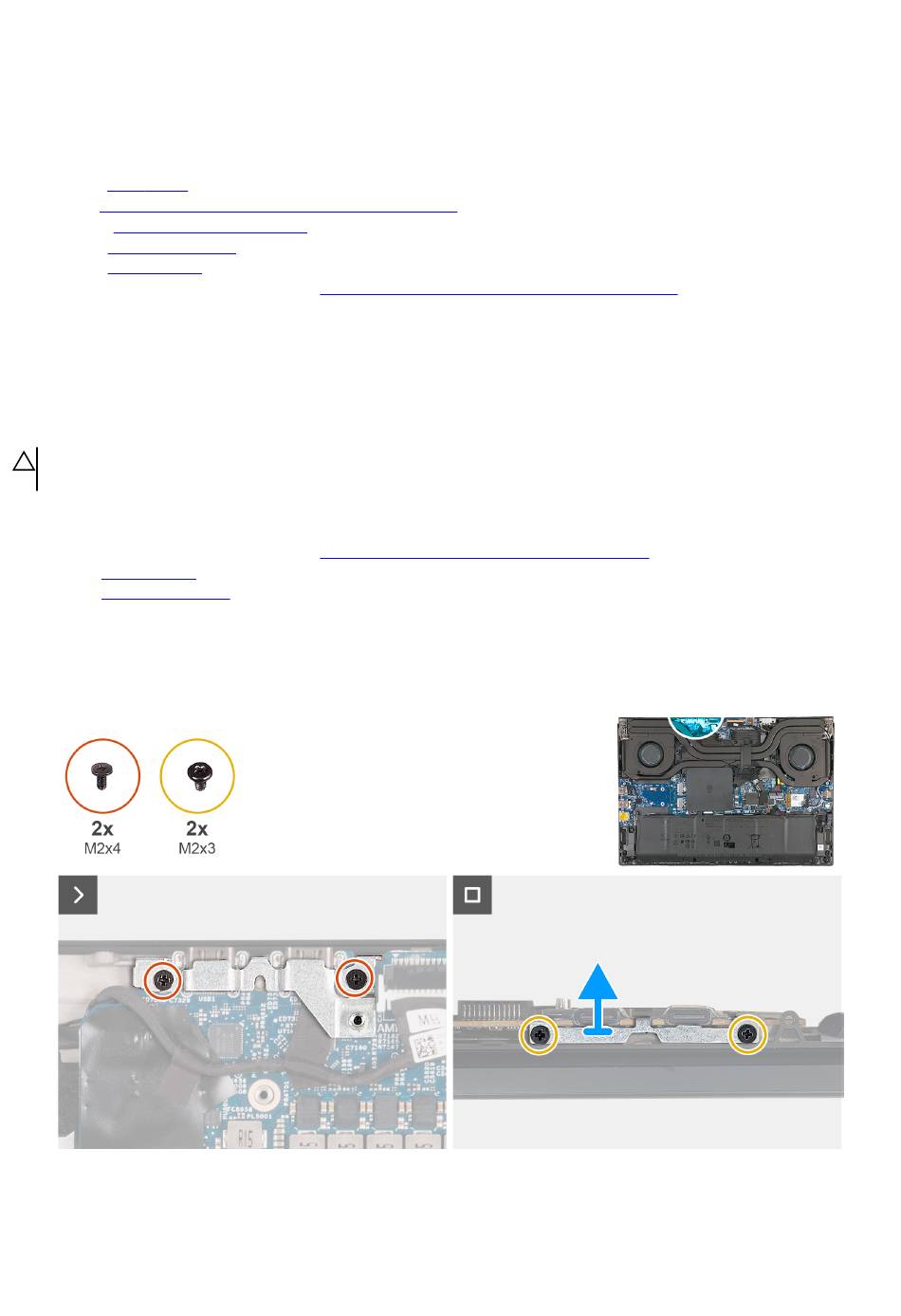

Le ou les images suivantes indiquent l'emplacement du support Type-C et fournissent une représentation visuelle de la procédure de
retrait.
Figure 39. Retrait du support Type-C
74 Retrait et installation des unités remplaçables sur site (FRU)
