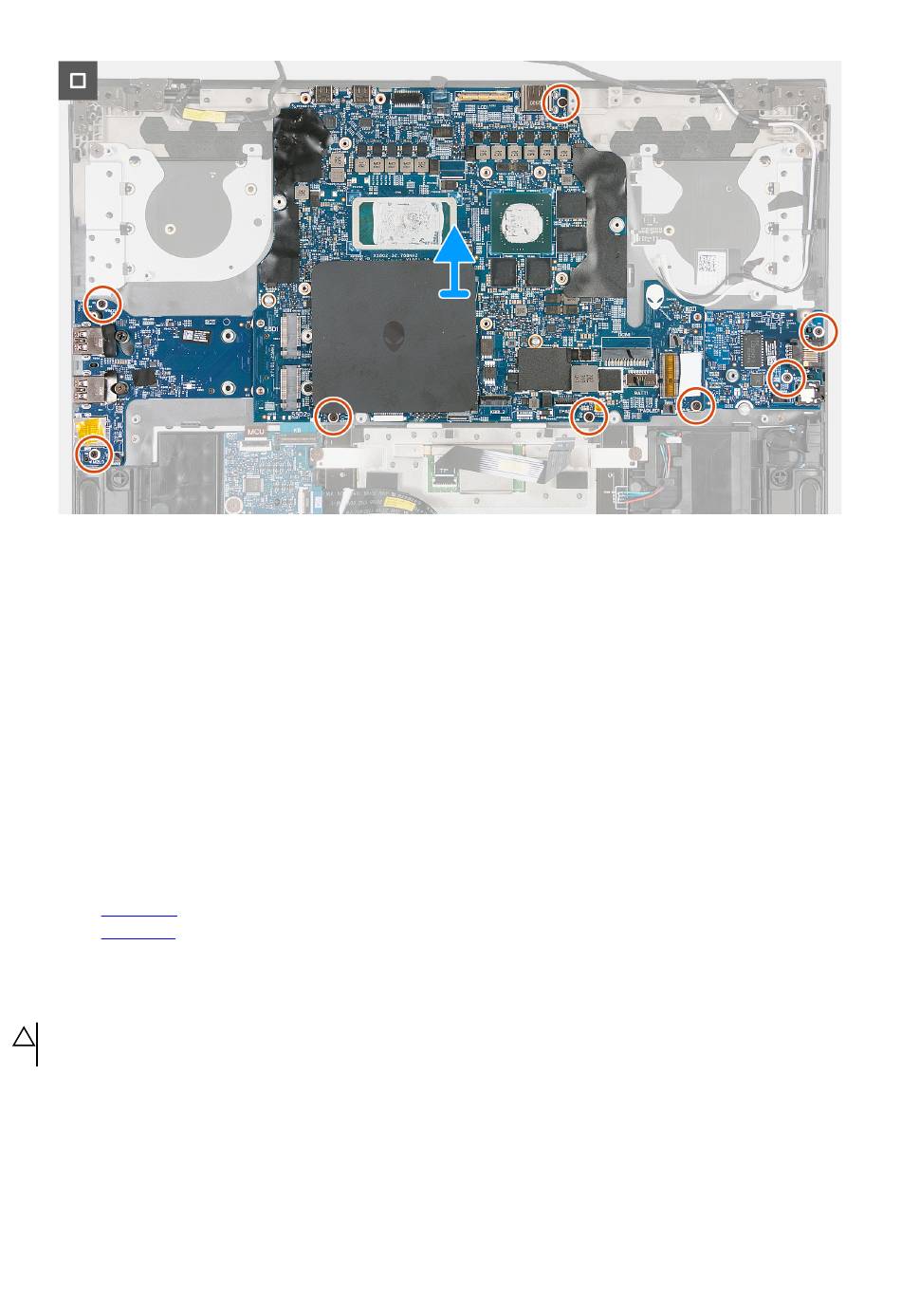

Figure 43. Retrait de la carte système
Étapes
1. Débranchez le câble de la caméra du connecteur (CAM1) situé sur la carte système.
2. Débranchez le câble du bouton d'alimentation de son connecteur (PWR1) situé sur la carte système.
3. Décollez les rubans adhésifs qui fixent le câble de la caméra à l'assemblage du repose-poignets et du clavier.
4. Ouvrez le loquet et débranchez le câble d'écran du connecteur (LCD1) situé sur la carte système.
5. Ouvrez le loquet et débranchez le câble du contrôleur du clavier pour le retirer connecteur (KBBL2) situé sur la carte système.
6. Ouvrez le loquet et débranchez le câble du pavé tactile du connecteur (TPAD1) situé sur la carte système.
7. Débranchez le câble LED du pavé tactile de son connecteur (TPADLED1) situé sur la carte système.
8. Débranchez le câble du haut-parleur du connecteur (SPK1) de la carte audio.
9. Retirez les deux vis (M2x3) qui fixent la carte d'E/S à l'ensemble de repose-mains et de clavier.
10. Retirez les quatre vis (M2x3) qui fixent la carte système à l'assemblage du repose-poignets et du clavier.
11. Retirez les deux vis (M2x3) qui fixent la carte audio à l'assemblage du repose-poignets et du clavier.
12. Après avoir effectué toutes les étapes ci-dessus, il vous reste l'assemblage de la carte système.
13. Soulevez l'assemblage de la carte système pour le retirer de l'assemblage du repose-poignets et du clavier, puis retournez-le.
14. Retirez la carte d'E/S.
15. Retirez la carte audio.
Installation de la carte système
PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens de
maintenance agréés.
Prérequis
Si vous remplacez un composant, retirez le composant existant avant d'exécuter la procédure d'installation.
