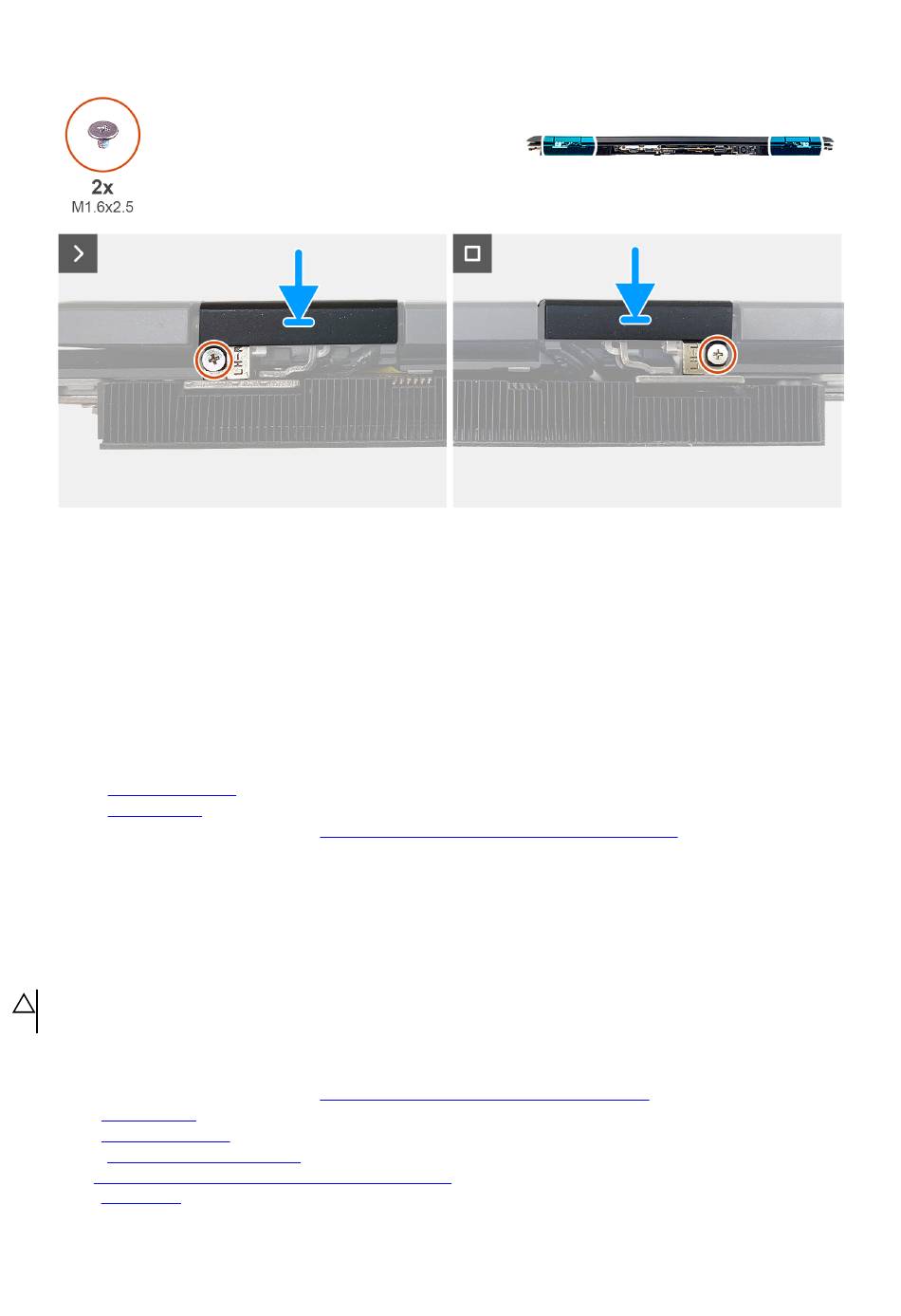

Figure 36. Installation des capots des charnières d'écran
Étapes
1. Une fois l'écran fermé, alignez et placez le capot de la charnière gauche (L) sur la charnière gauche.
2. Alignez le trou de vis du capot de la charnière gauche de l'écran (L) avec le trou de vis de la charnière gauche.
3. Remettez en place la vis (M1.6x2.5) qui fixe le capot de la charnière gauche de l'écran (L) à la charnière gauche.
4. Alignez et placez le capot de la charnière droite de l'écran (R) sur la charnière droite.
5. Alignez le trou de vis du capot de la charnière droite de l'écran (R) avec le trou de vis de la charnière droite.
6. Remettez en place la vis (M1.6x2.5) qui fixe le capot de la charnière droite de l'écran (R) à la charnière droite.
Étapes suivantes
1. Installez le
cache d'E/S
2. Installez le
cache de
fond.
3. Suivez la procédure décrite dans la section
Assemblage d'écran
Retrait de l'assemblage d'écran
PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de
maintenance agréés.
Prérequis
1. Suivez la procédure décrite dans la section
2. Retirez le
cache de
fond.
3. Retirez le
cache d'E/S
4. Retirez les
capots des charnières
5. Retirez
l'assemblage du ventilateur et du dissipateur de
6. Retirez la
carte sans
fil.
