4. Faites glisser et soulevez le disque SSD pour le retirer de son logement de disque SSD (SSD1 ou SSD2).
Installation du disque SSD
Prérequis
Si vous remplacez un composant, retirez le composant existant avant d'exécuter la procédure d'installation.
À propos de cette tâche
Les images suivantes indiquent l'emplacement du disque SSD dans le logement SSD1, le logement SSD2 ou les deux. Elles
fournissent également une représentation visuelle de la procédure d'installation.

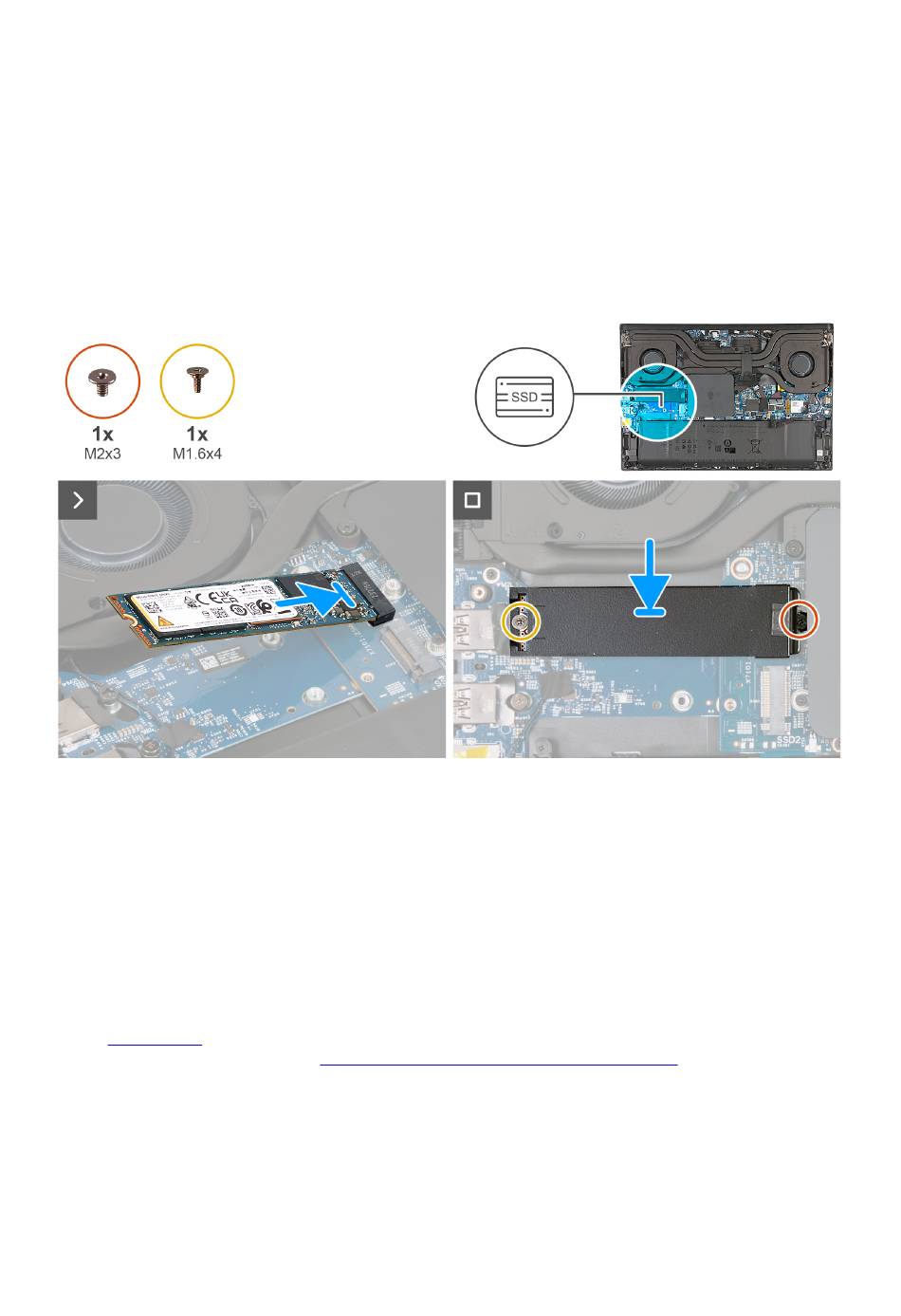

Figure 16. Installation du disque SSD
Étapes
1. Alignez l'encoche du disque SSD avec la languette du logement de disque SSD (SSD1 ou SSD2) sur la carte système.
2. Faites glisser le disque SSD dans son logement de disque SSD (SSD1 ou SSD2) sur la carte système.
3. Faites glisser la languette de la protection thermique dans le logement de disque SSD.
4. Alignez les trous de vis de la protection thermique avec ceux de la carte système et de la carte d'E/S.
5. Remettez en place la vis (M1.6x4) qui fixe la protection thermique à la carte d'E/S.
6. Remettez en place la vis (M2x3) qui fixe la protection thermique à la carte système.
Étapes suivantes
1. Installez le
cache de
fond.
2. Suivez la procédure décrite dans la section
après une intervention à l'intérieur de votre
ordinateur.
