À propos de cette tâche

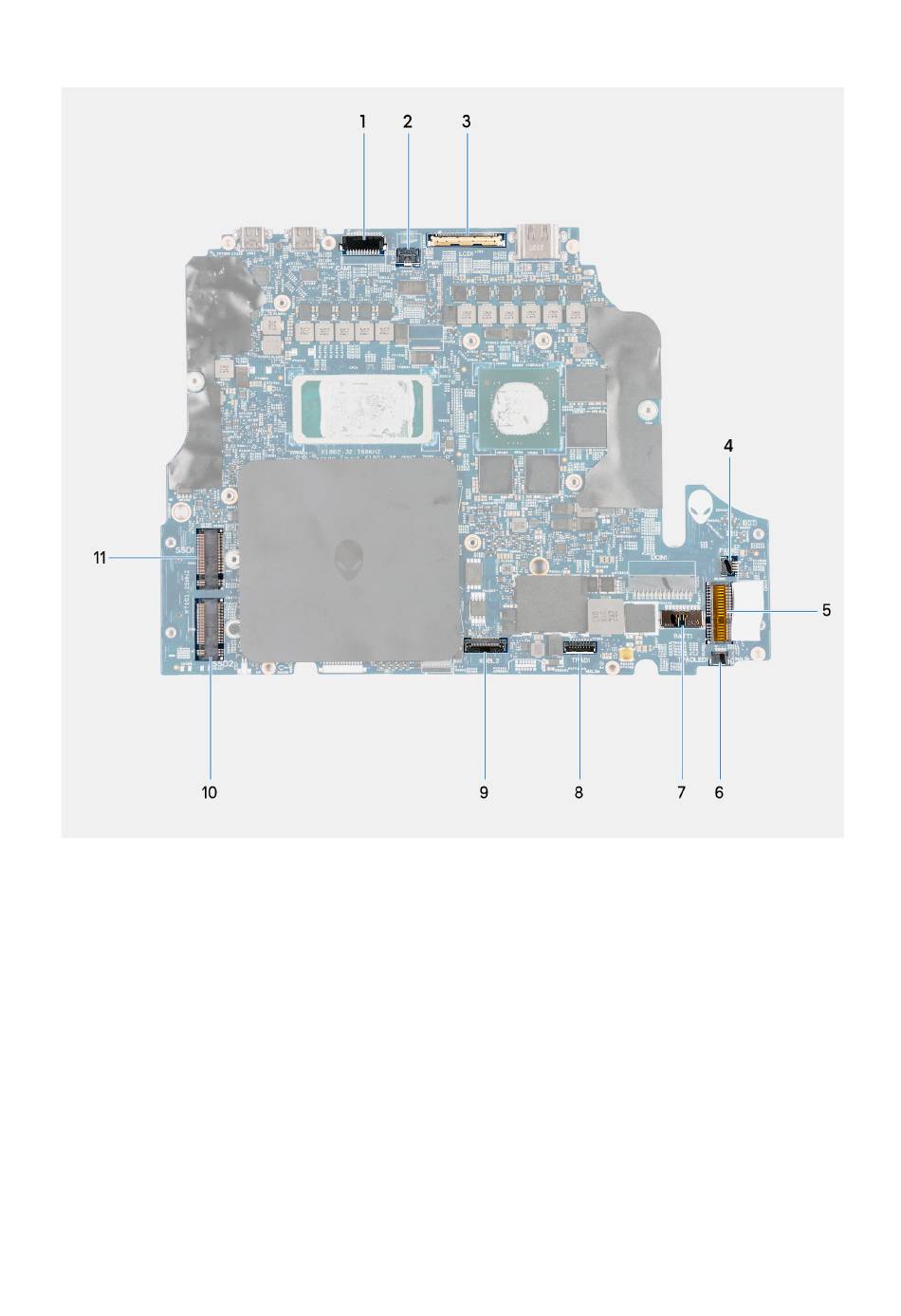

Figure 44. Connecteurs de la carte système
1. Connecteur du câble de la caméra (CAM1)
2. Connecteur du câble du bouton d'alimentation (PWR1)
3. Connecteur du câble d'écran (LCD1)
4. Connecteur du câble du ventilateur gauche (FAN1)
5. Logement du module sans fil (WLAN1)
6. Connecteur du câble LED du pavé tactile (TPADLED1)
7. Connecteur du câble de la batterie (BATT1)
8. Connecteur du câble du pavé tactile (TPAD1)
9. Connecteur du câble du contrôleur du clavier (KBBL2)
10. Disque SSD M.2 2280 (SSD2)
11. Disque SSD M.2 2280 (SSD1)
Les images suivantes indiquent l'emplacement de la carte système et représentent la procédure d'installation.
