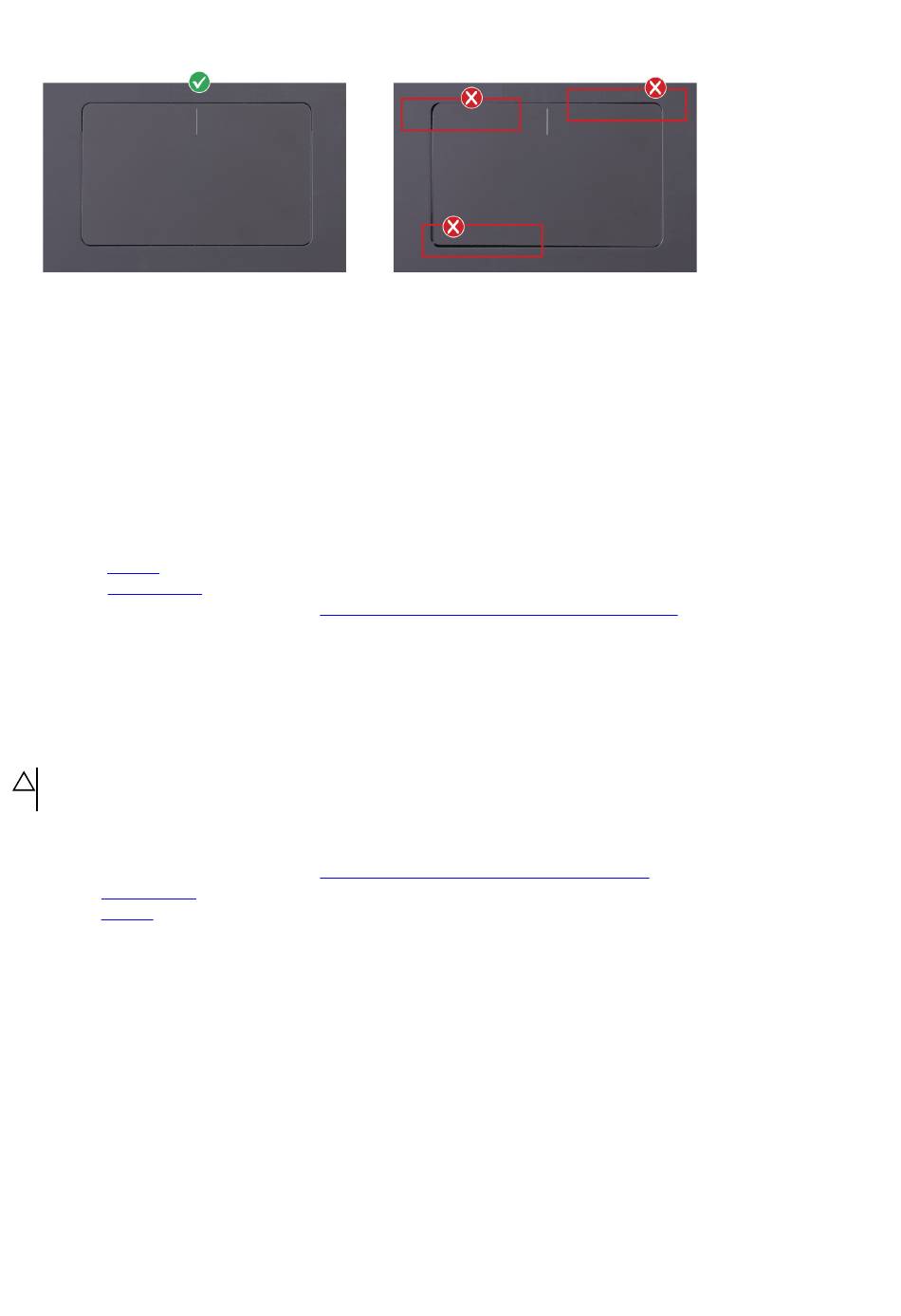

3. Rabattez l'écran, puis retournez l'ordinateur.
4. Remettez en place les deux vis (M2x2.5) qui fixent le pavé tactile à l'assemblage du repose-poignets et du clavier.
5. Alignez les trous de vis des supports du pavé tactile avec ceux de l'assemblage du repose-poignets et du clavier.
6. Remettez en place les quatre vis (M2x3) qui fixent les supports du pavé tactile à l'assemblage du repose-poignets et du clavier.
7. Alignez les trous de vis du support du dôme du pavé tactile avec ceux de l'assemblage du repose-poignets et du clavier.
8. Remettez en place les quatre vis (M2x3) qui fixent le support du dôme du pavé tactile à l'assemblage du repose-poignets et du
clavier.
9. Connectez le câble du pavé tactile au pavé tactile, puis fermez le loquet pour fixer le câble.
10. Branchez le câble MCU (main-control unit) au connecteur (KBBL2) situé sur la carte système, puis fermez le loquet pour fixer le
connecteur.
Étapes suivantes
1. Installez la batterie.
2. Installez le cache de fond.
3. Suivez la procédure décrite dans la section
Carte contrôleur du clavier
Retrait de la carte contrôleur du clavier
PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de
maintenance agréés.
Prérequis
1. Suivez la procédure décrite dans la section
2. Retirez le cache de fond.
3. Retirez la batterie.
À propos de cette tâche
Les images suivantes indiquent l'emplacement de la carte contrôleur du clavier et représentent la procédure de retrait.
