Haut-parleurs
Retrait des haut-parleurs
PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de
maintenance agréés.
Prérequis
1. Suivez la procédure décrite dans la section
2. Retirez le
cache de
fond.
À propos de cette tâche

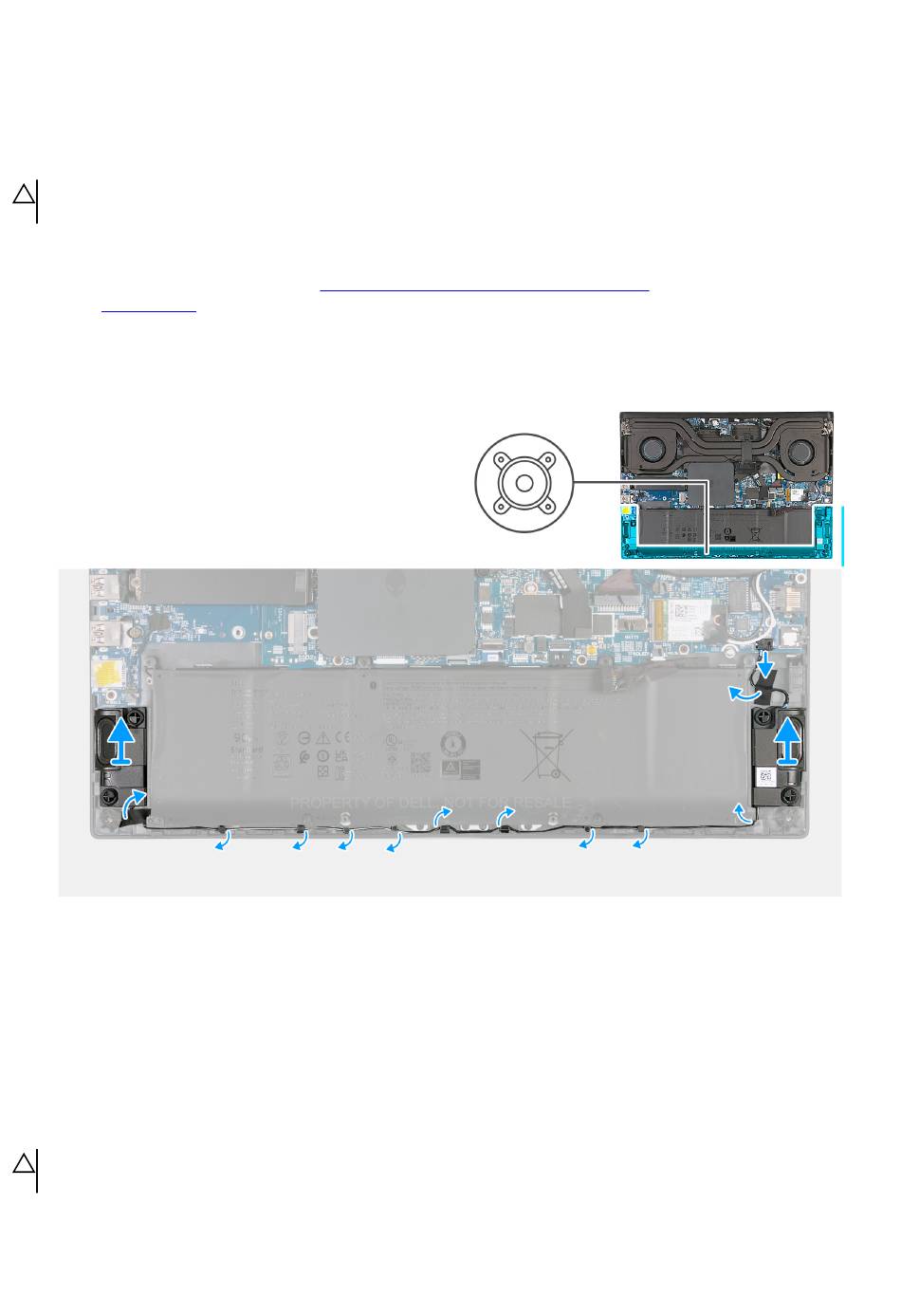

Les images suivantes indiquent l'emplacement des haut-parleurs et représentent la procédure de retrait.
Figure 27. Retrait des haut-parleurs
Étapes
1. Débranchez le câble du haut-parleur du connecteur (SPK1) de la carte audio.
2. Décollez les rubans adhésifs qui fixent le câble des haut-parleurs à l'assemblage du repose-poignets et du clavier.
3. Retirez le câble des haut-parleurs des guides d'acheminement situés sur l'assemblage de repose-mains et de clavier.
4. Soulevez les haut-parleurs gauche et droit ainsi que leur câble et retirez-les de l'assemblage du repose-poignets et du clavier.
Installation des haut-parleurs
PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens de
maintenance agréés.
Avant d'intervenir à l'intérieur de votre
Retrait et installation des unités remplaçables sur site (FRU)
ordinateur.
