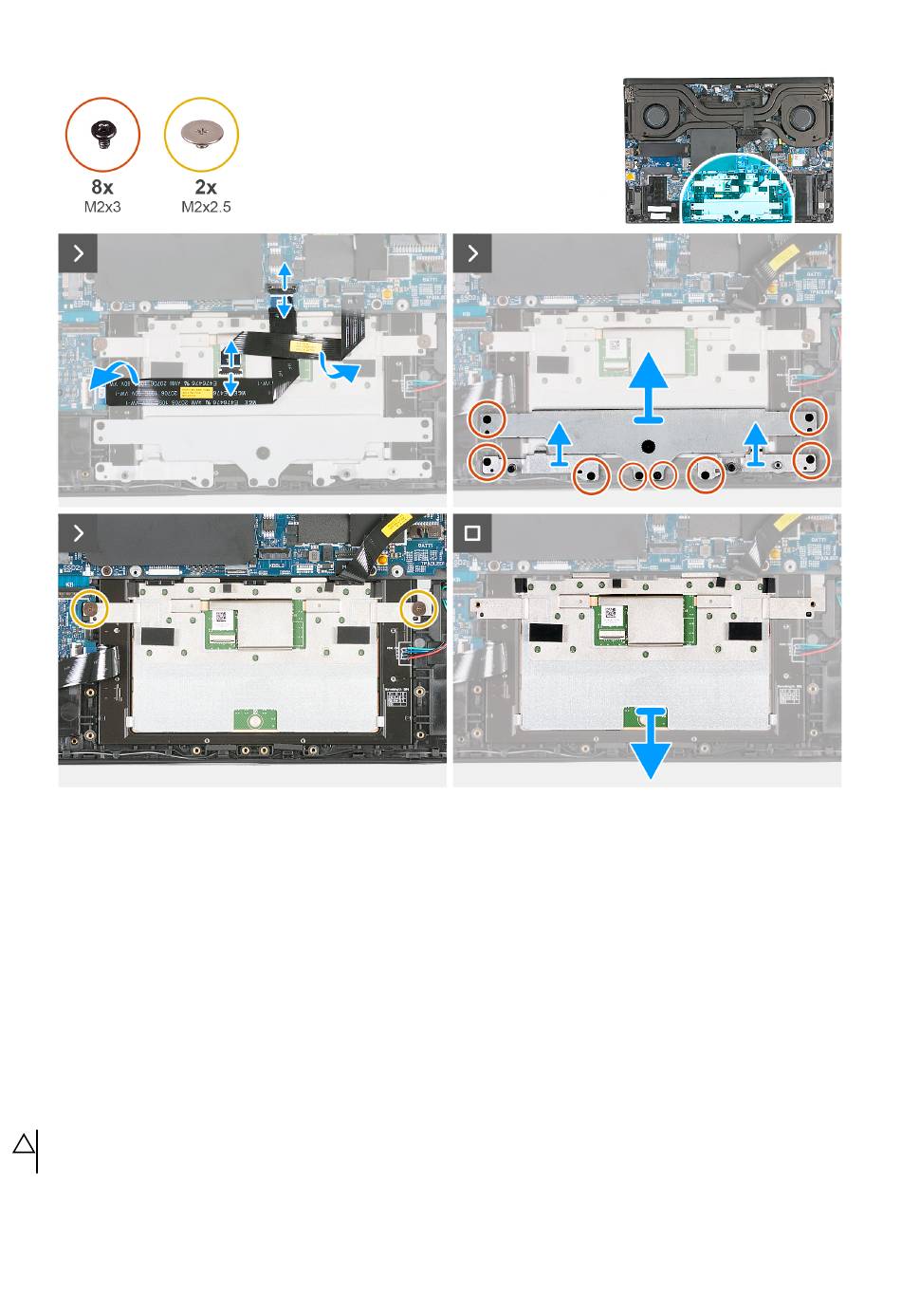

Figure 31. Retrait du pavé tactile

Étapes

1. Ouvrez le loquet et débranchez le câble MCU (main-control unit) du connecteur (KBBL2) situé sur la carte système.

2. Ouvrez le loquet et débranchez le câble du pavé tactile de ce dernier.

3. Retirez les quatre vis (M2x3) qui fixent le support du dôme du pavé tactile à l'assemblage du repose-poignets et du clavier.

4. Retirez les quatre vis (M2x3) qui fixent les supports du pavé tactile à l'assemblage du repose-poignets et du clavier.

5. Soulevez le support du dôme du pavé tactile et ses deux supports pour les retirer de l'assemblage du repose-poignets et du

clavier.

6. Retirez les deux vis (M2x2.5) qui fixent le pavé tactile à l'assemblage du repose-poignets et du clavier.

7. Soulevez le pavé tactile pour le retirer de l'assemblage du repose-poignets et du clavier.

Installation du pavé tactile

PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens de

maintenance agréés.

Retrait et installation des unités remplaçables sur site (FRU)
