Prérequis
1. Suivez la procédure décrite dans la section
2. Retirez le cache de fond.
3. Retirez le cache d'E/S
4. Retirez l'assemblage du ventilateur et du dissipateur de
À propos de cette tâche
Les images suivantes indiquent l'emplacement du port de l'adaptateur secteur et représentent la procédure de retrait.

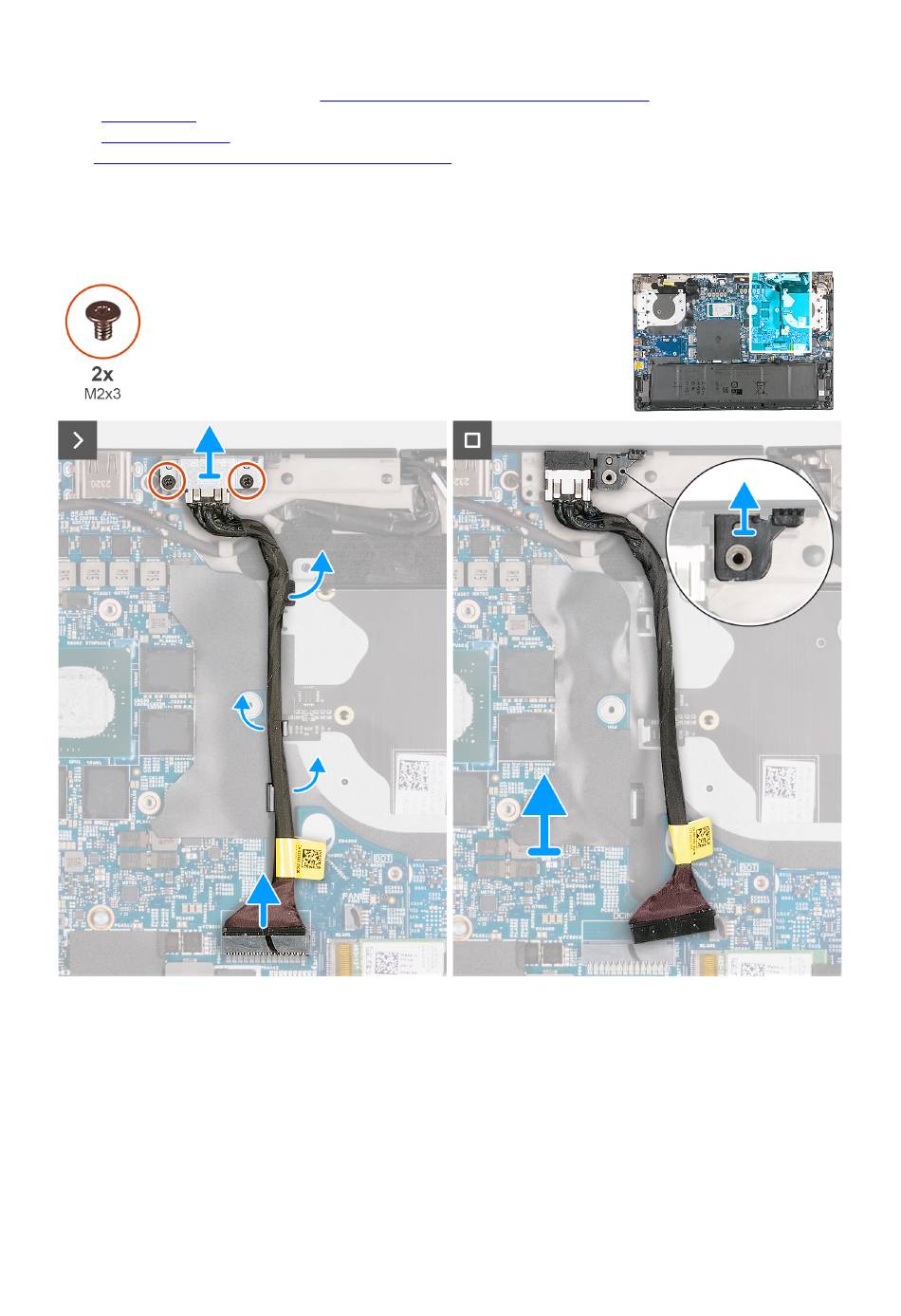

Figure 29. Retrait du port de l'adaptateur secteur
Étapes
1. Retirez les deux vis (M2x3) qui fixent le support du port de l'adaptateur secteur à l'assemblage du repose-poignets et du clavier.
2. Soulevez le support du port de l'adaptateur secteur pour le dégager de l'assemblage du repose-poignets et du clavier.
3. Retirez la plaque de recouvrement thermique du logement situé sur l'assemblage du repose-poignets et du clavier, puis gardez-la
de côté.
4. Décollez les rubans adhésifs qui fixent le câble de port de l'adaptateur secteur à l'assemblage du repose-poignets et du clavier.
5. Débranchez le câble du port de l'adaptateur secteur du connecteur (DCIN1) situé sur la carte système.
6. Soulevez le port de l'adaptateur secteur et son câble et retirez-les de l'assemblage du repose-poignets et du clavier.
Avant d'intervenir à l'intérieur de votre
arrière.
chaleur.
Retrait et installation des unités remplaçables sur site (FRU)
ordinateur.
