Étapes
1. Retirez les deux vis (M2x4) qui fixent le support type C à la carte système.
2. Retirez les deux vis (M2x3) qui fixent le support Type-C à l'assemblage du repose-poignets et du clavier.
3. Soulevez le support Type-C pour le dégager de l'assemblage du repose-poignets et du clavier.
Installation du support Type-C
PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens de
maintenance agréés.
Prérequis
Si vous remplacez un composant, retirez le composant existant avant d'exécuter la procédure d'installation.
À propos de cette tâche
Le ou les images suivantes indiquent l'emplacement du support Type-C et fournissent une représentation visuelle de la procédure
d'installation.

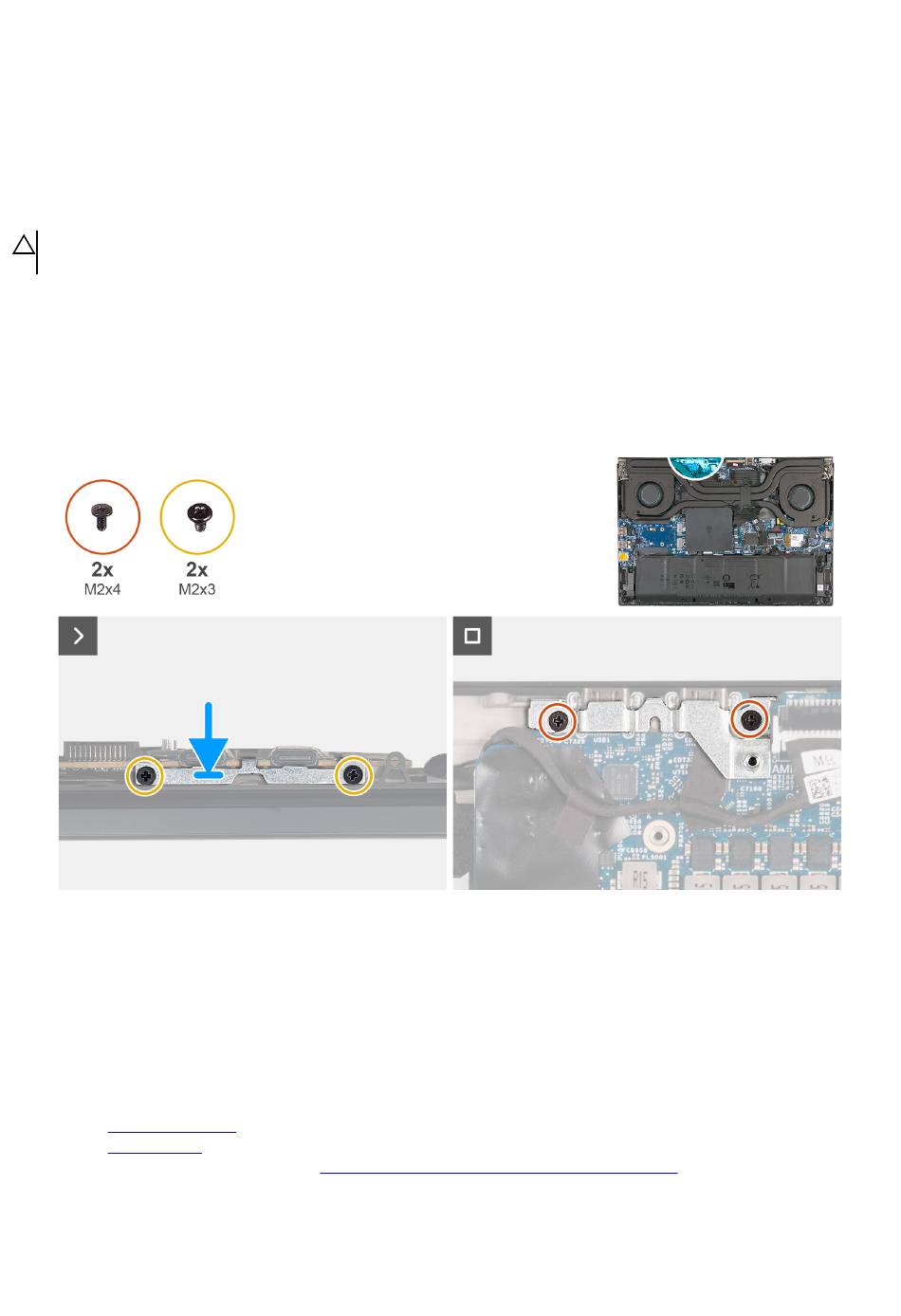

Figure 40. Installation du support Type-C
Étapes
1. Alignez et placez le support Type-C dans le logement situé sur l'assemblage du repose-poignets et du clavier.
2. Alignez les trous de vis du support Type-C avec ceux de l'assemblage du repose-poignets et du clavier.
3. Remettez en place les deux vis (M2x3) qui fixent le support Type-C à l'assemblage du repose-poignets et du clavier.
4. Remettez en place les deux vis (M2x4) qui fixent le support type C à la carte système.
Étapes suivantes
1. Installez le cache d'E/S
2. Installez le cache de fond.
3. Suivez la procédure décrite dans la section
arrière.
après une intervention à l'intérieur de votre
Retrait et installation des unités remplaçables sur site (FRU)
ordinateur.
