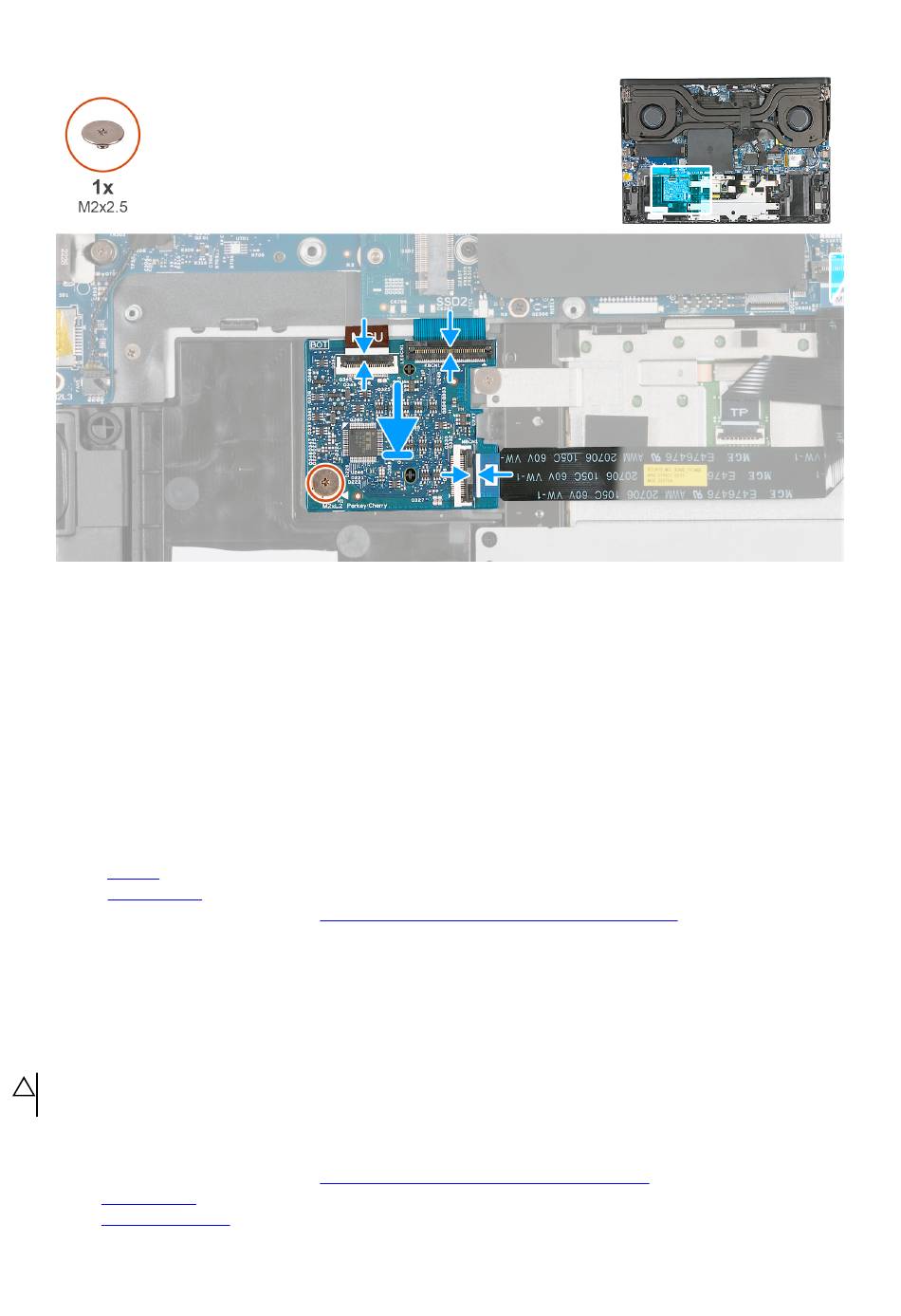

Figure 34. Installation de la carte contrôleur du clavier
Étapes
1. À l'aide des embouts d'alignement, placez la carte contrôleur du clavier dans le logement sur l'assemblage du repose-poignets et
du clavier.
2. Remettez en place la vis (M2x2.5) qui fixe la carte contrôleur du clavier à l'assemblage du repose-poignets et du clavier.
3. Branchez le câble de rétroéclairage du clavier au connecteur (LEDCN1) situé sur la carte contrôleur du clavier et fermez le loquet
pour fixer le câble.
4. Branchez le câble du clavier au connecteur (MBCN1) situé sur la carte contrôleur du clavier et fermez le loquet pour fixer le
câble.
5. Connectez le câble de la carte contrôleur du clavier à la carte système et fermez le loquet pour fixer le câble.
Étapes suivantes
1. Installez la batterie.
2. Installez le cache de fond.
3. Suivez la procédure décrite dans la section
Capots des charnières d'écran
Retrait des capots des charnières d'écran
PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de
maintenance agréés.
Prérequis
1. Suivez la procédure décrite dans la section
2. Retirez le cache de fond.
3. Retirez le cache d'E/S
68 Retrait et installation des unités remplaçables sur site (FRU)
