À propos de cette tâche
Les images suivantes indiquent l'emplacement de l'assemblage d'écran et représentent la procédure de retrait.

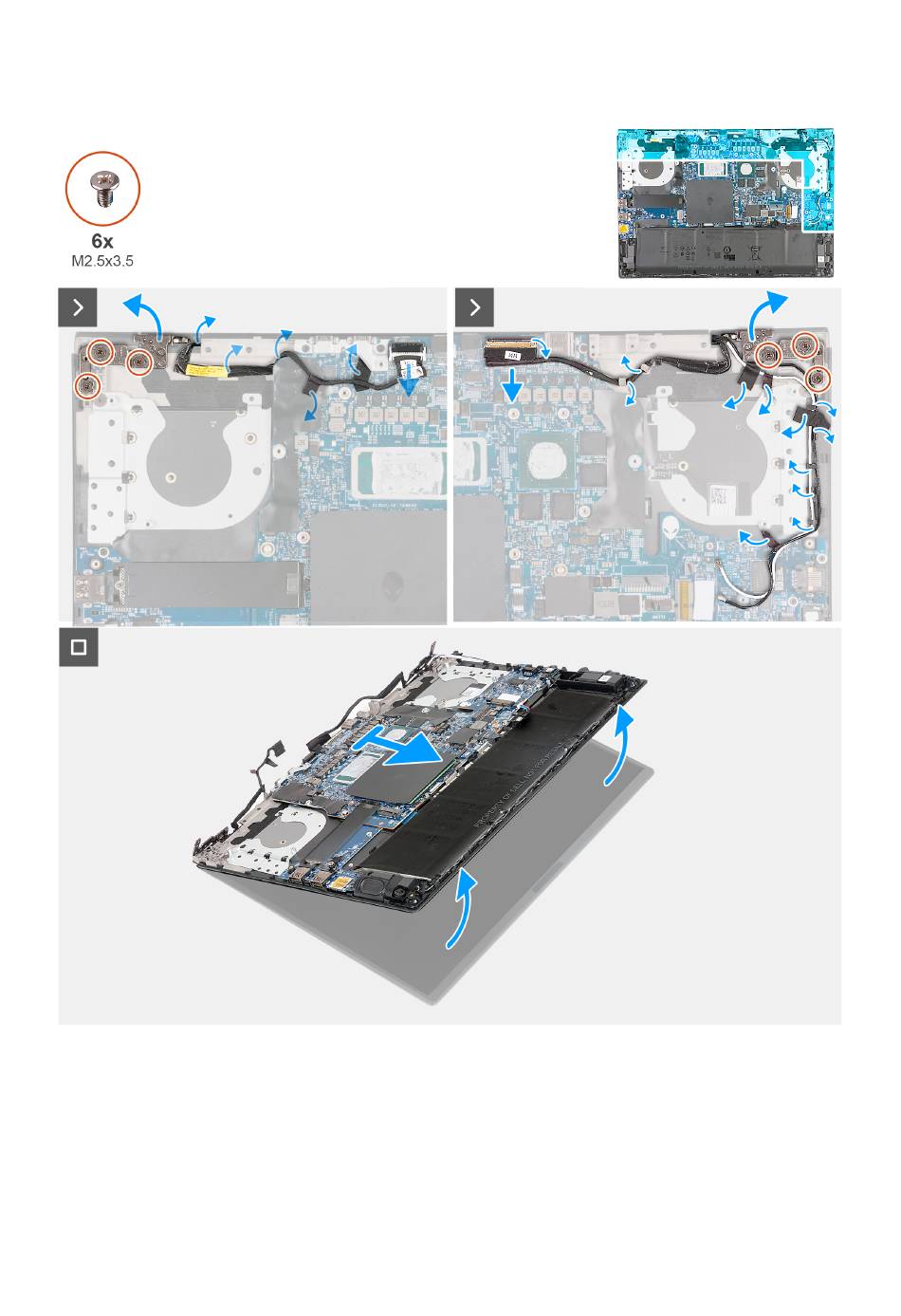

Figure 37. Retrait de l'assemblage d'écran
Étapes
1. Débranchez le câble de la caméra du connecteur (CAM1) situé sur la carte système.
2. Décollez les rubans adhésifs qui fixent le câble de la caméra à l'assemblage du repose-poignets et du clavier.
3. Décollez le câble de la caméra pour le retirer de l'assemblage du repose-poignets et du clavier.
4. Retirez les trois vis (M2.5x3.5) qui fixent la charnière droite à l'assemblage du repose-poignets et du clavier.
5. Ouvrez le loquet et débranchez le câble d'écran du connecteur (LCD1) situé sur la carte système.
