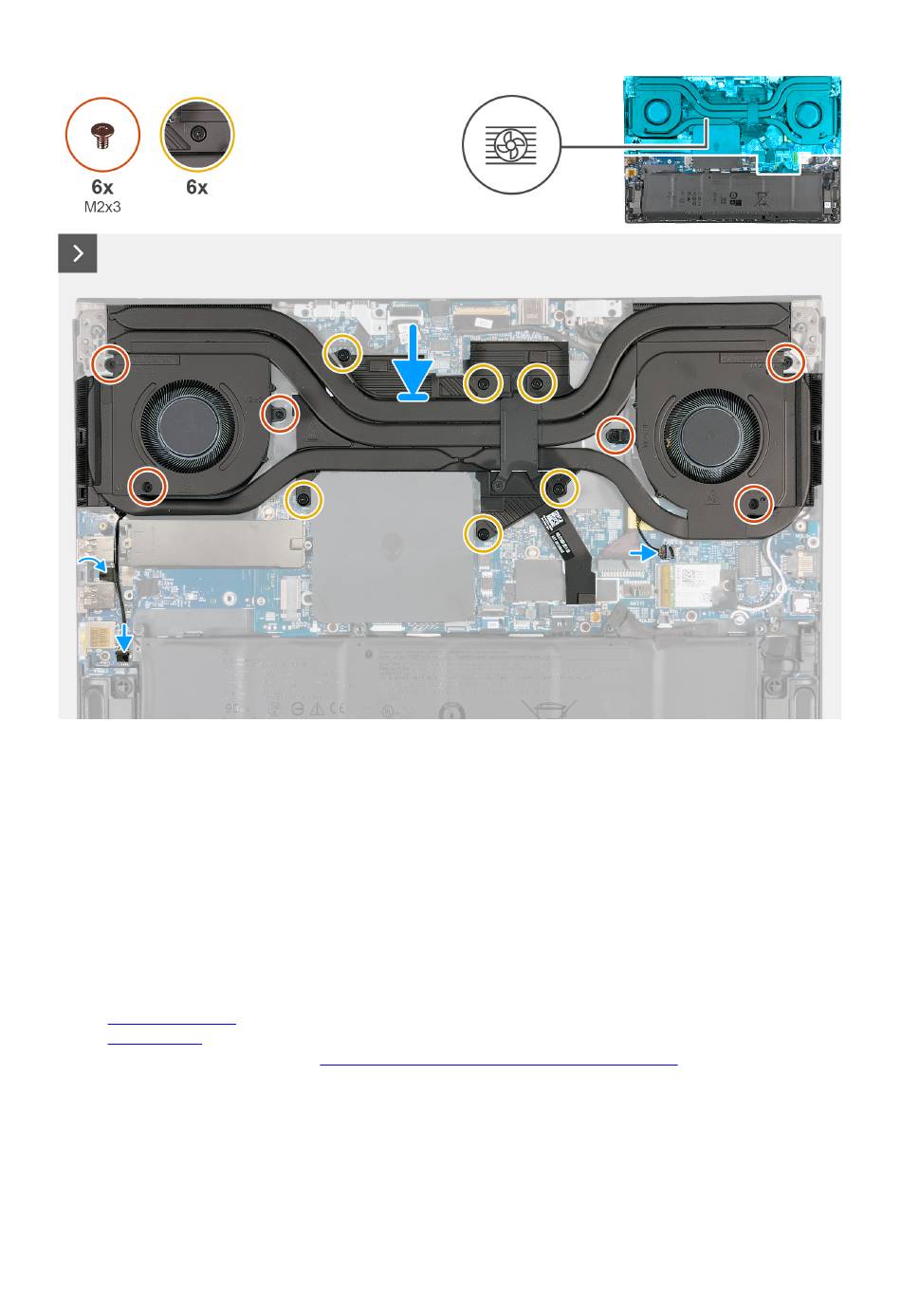

Figure 26. Installation de l'assemblage du ventilateur et du dissipateur de chaleur
Étapes
1. Alignez les trous de vis de l'assemblage ventilateur et dissipateur de chaleur sur ceux de la carte système.
2. Dans l'ordre séquentiel (1>2>3>4>5>6), serrez les six vis imperdables (M2x7.55) qui fixent l'assemblage du ventilateur et du
dissipateur de chaleur à la carte système.
3. Remettez en place les six vis (M2x3) qui fixent l'assemblage ventilateur et dissipateur de chaleur à la carte système.
4. Branchez le câble du ventilateur gauche au connecteur (FAN1) situé sur la carte système.
5. Collez le ruban adhésif qui fixe le câble du ventilateur à la carte d'E/S.
6. Branchez le câble du ventilateur droit au connecteur (FAN1) situé sur la carte d'E/S.
Étapes suivantes
1. Installez le cache d'E/S
2. Installez le cache de fond.
3. Suivez la procédure décrite dans la section
58 Retrait et installation des unités remplaçables sur site (FRU)
arrière.
après une intervention à l'intérieur de votre ordinateur.
