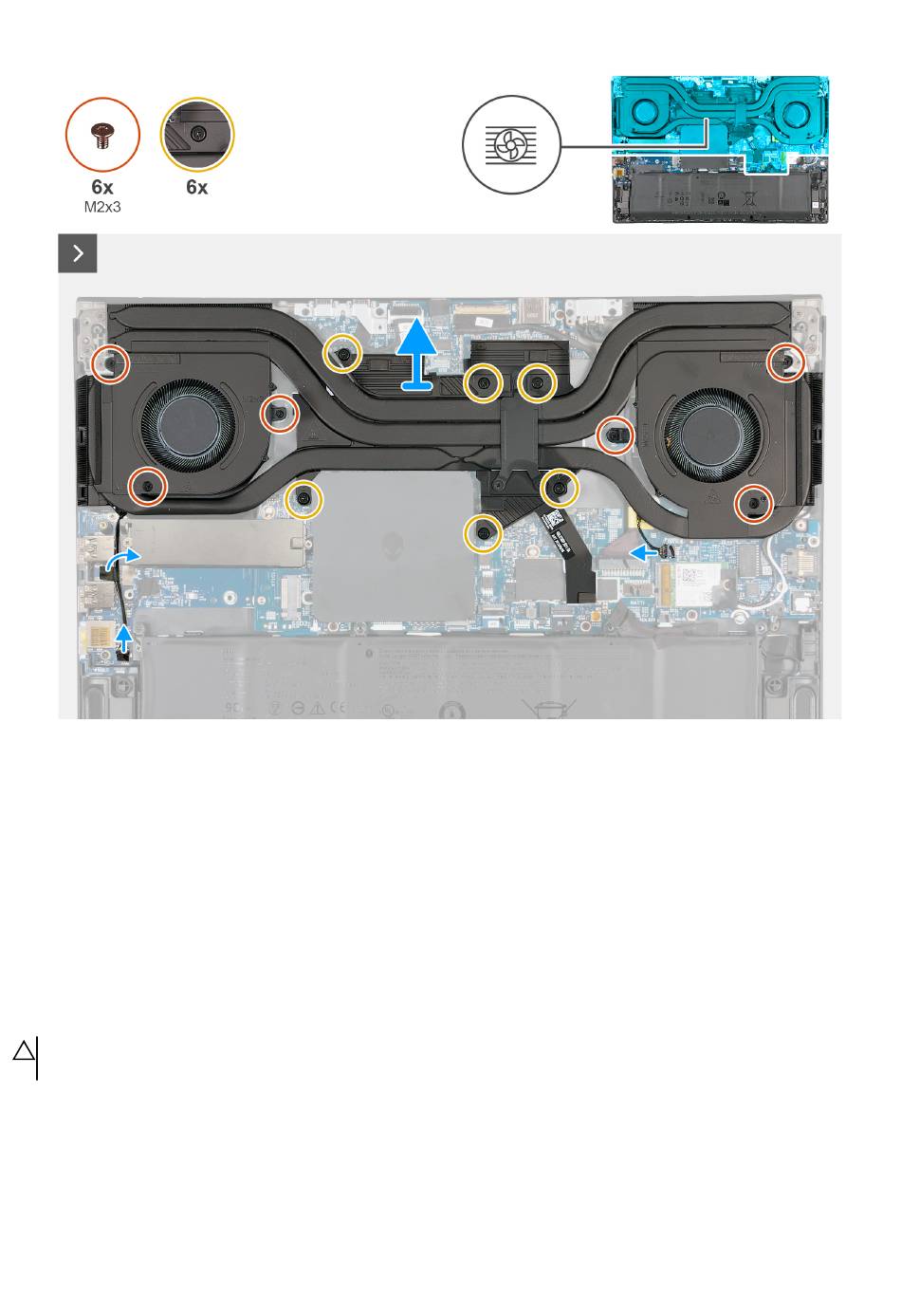

Figure 25. Retrait de l'assemblage du ventilateur et du dissipateur de chaleur
Étapes
1. Débranchez le câble du ventilateur droit du connecteur (FAN1) situé sur la carte d'E/S.
2. Débranchez le câble du ventilateur gauche du connecteur (FAN1) de la carte système.
3. Décollez le ruban adhésif qui fixe le câble du ventilateur à la carte d'E/S.
4. Retirez les six vis (M2x3) qui fixent l'assemblage du ventilateur et du dissipateur de chaleur à la carte système.
5. Dans l'ordre séquentiel inverse (6>5>4>3>2>1), desserrez les six vis imperdables (M2x7.55) qui fixent l'assemblage du
ventilateur et du dissipateur de chaleur à la carte système.
6. Soulevez l'assemblage ventilateur et dissipateur de chaleur pour le retirer de la carte système.
Installation de l'assemblage du ventilateur et du dissipateur de chaleur
PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens de
maintenance agréés.
Prérequis
Si vous remplacez un composant, retirez le composant existant avant d'exécuter la procédure d'installation.
À propos de cette tâche
Les images suivantes indiquent l'emplacement de l'assemblage du ventilateur et du dissipateur de chaleur et représentent la
procédure d'installation.
