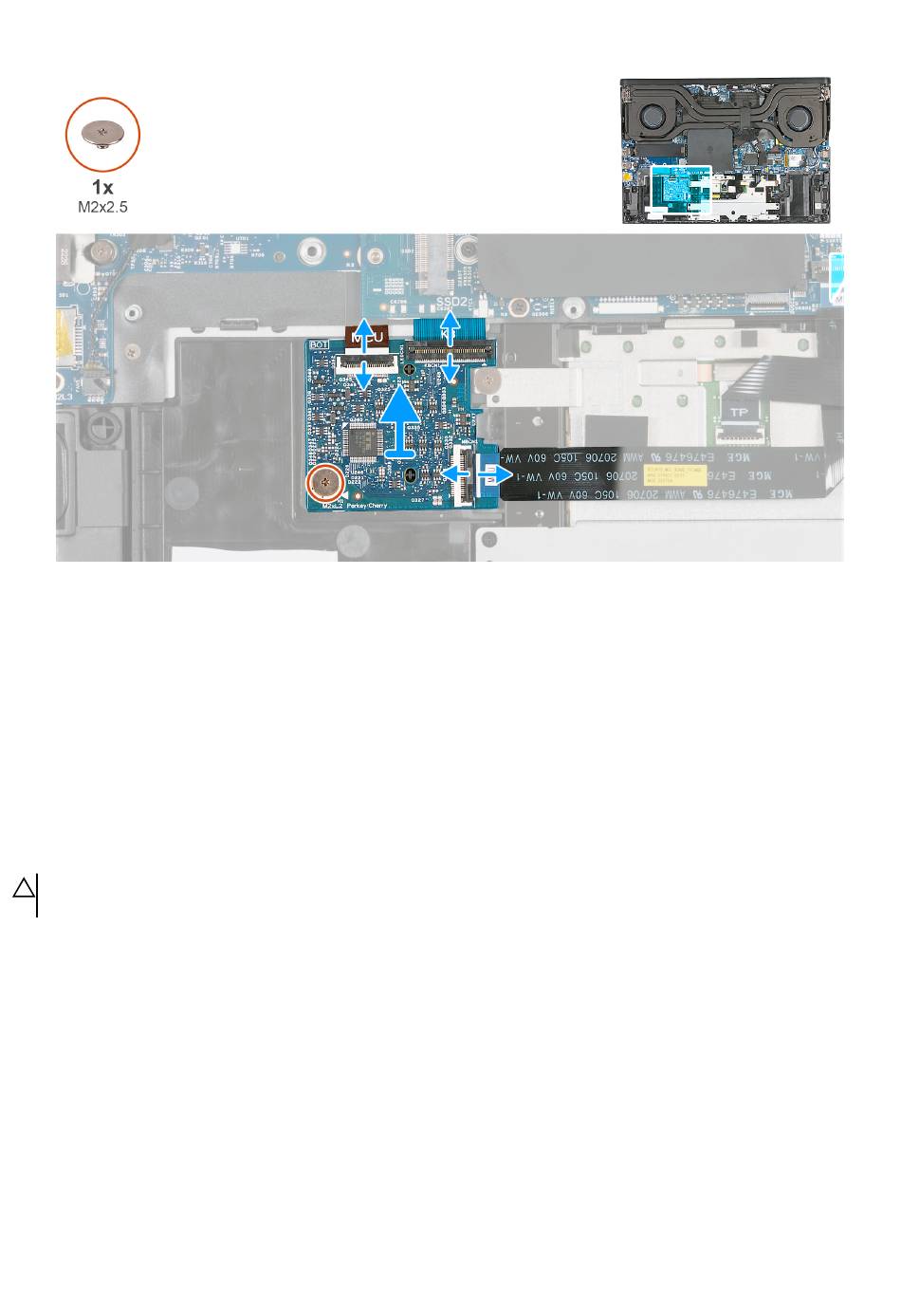

Figure 33. Retrait de la carte contrôleur du clavier
Étapes
1. Ouvrez le loquet et débranchez le câble de rétroéclairage du clavier du connecteur (LEDCN1) situé sur la carte contrôleur du
clavier.
2. Ouvrez le loquet et débranchez le câble du clavier du connecteur (KBCN1) situé sur la carte contrôleur du clavier.
3. Ouvrez le loquet et débranchez le câble de la carte contrôleur du clavier du connecteur (MBCN1) situé sur la carte contrôleur du
clavier.
4. Retirez la vis (M2x2.5) qui fixe la carte contrôleur du clavier à l'assemblage du repose-poignets et du clavier.
5. En la soulevant, retirez la carte contrôleur du clavier de l'assemblage du repose-poignets et du clavier.
Installation de la carte contrôleur du clavier
PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens de
maintenance agréés.
Prérequis
Si vous remplacez un composant, retirez le composant existant avant d'exécuter la procédure d'installation.
À propos de cette tâche
Les images suivantes indiquent l'emplacement de la carte contrôleur du clavier et représentent la procédure d'installation.
