8.

Mise en service

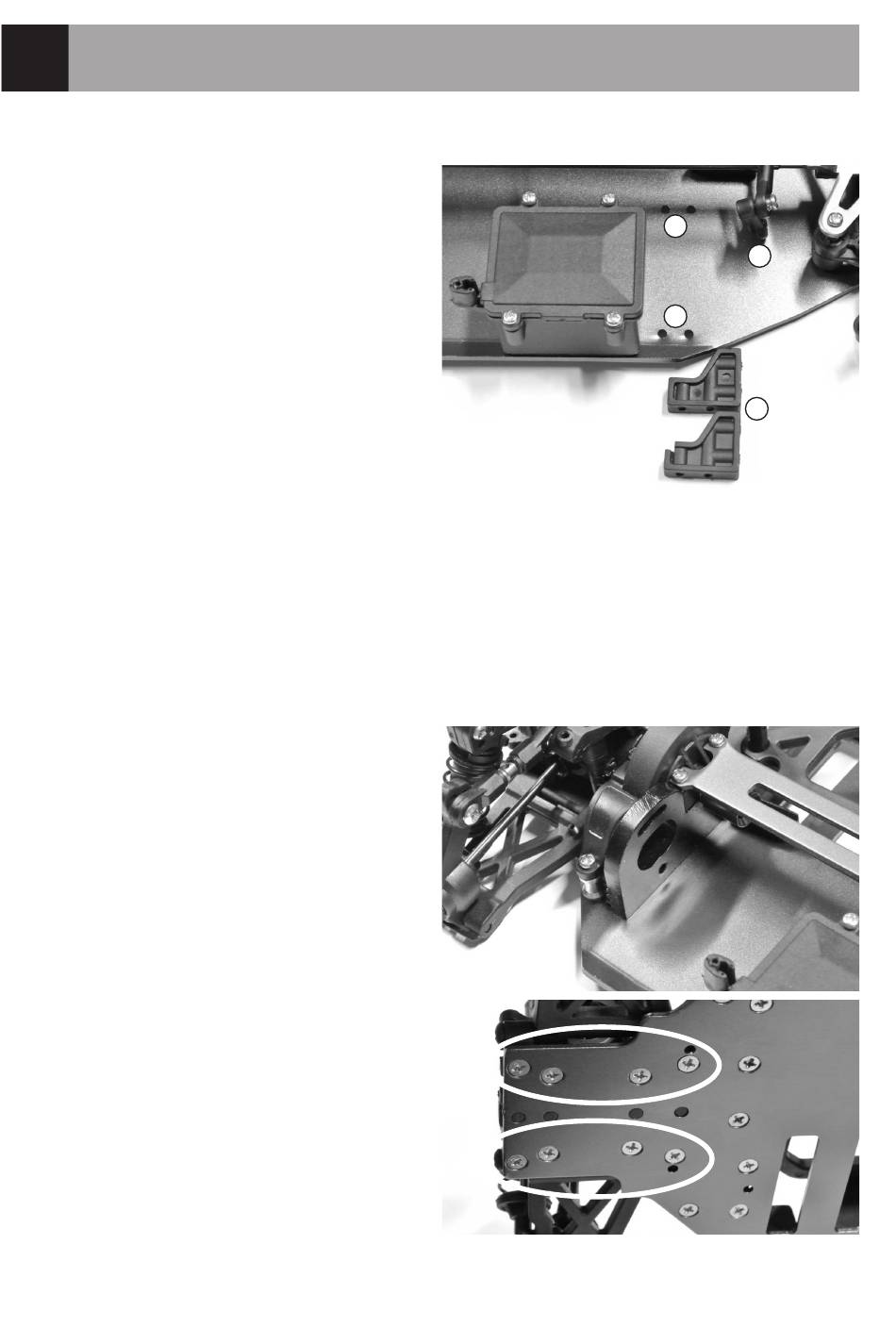

a) Montage du servo de direction
Fixez les supports de servo (A) sur le servo de direction,
assurez-vous de leur disposition correcte (l'écartement
des trous des vis dans le châssis et dans les supports de
servo devra par la suite coïncider !). Des vis appropriées
devraient être fournies avec votre servo.
L'axe du servo doit ici pointer vers le centre du châssis.
Amenez le servo de direction en position neutre (position
médiane) puis emboîtez le levier du servo (C) sur l'arbre
de commande du servo de direction.
En fonction du servo employé, il peut s'avérer nécessaire
d'installer un autre levier de servo lorsque les dentures du
servo et du levier du servo ne sont pas assorties.
Fixez le levier du servo à l'aide d'une vis sur l'arbre de commande du servo de direction en veillant à e que le levier
du servo pointe vers le haut après le montage du servo de direction. Une vis assortie devrait être fournie avec votre
servo.
Installez le servo de direction dans le véhicule puis vissez à fond les deux supports de servo avec le servo de direction
qui y est monté dans les orifices prévus à cet effet (B). Quatre vis à tête fraisée sont fournies avec le véhicule.
b) Montage du moteur électrique
Un moteur électrique assorti doit être acheté séparément,
il n'est pas compris dans l'étendue de la livraison.
Le moteur doit être conçu pour une alimentation électrique
à l'aide de 2 cellules LiPo (tension nominale de la batterie
7,4 V) ou de 6 cellules NiMH (tension nominale 7,2 V).
Afin de pouvoir monter le moteur sur la plaque de fixation
du moteur, vous devez complètement démonter l'unité de
l'essieu arrière.
Dévissez ici d'abord les 8 vis à tête fraisée de la face infé-
rieure du châssis, voir cercle sur la figure de droite.
B
C
B
A
