DGPI(L)−...−AI F
Einbau, pneumatisch
Bei Einbau in senkrechter oder schräger Lage:
Warnung
Im Falle eines Druckabfalls fällt die bewegliche Masse nach unten. Unkontrol
liert bewegte Massen schädigen Personen oder Gegenstände (Quetschungen)
(bewegliche Masse = Läufermasse + Masse der Nutzlast).
S Lesen Sie die Dokumentation zu Ihrem Steuerungssystem (z. B. SPC11/200).
Dort finden Sie pneumatische Schaltungen, mit denen das Herabfallen
verzögert werden kann.

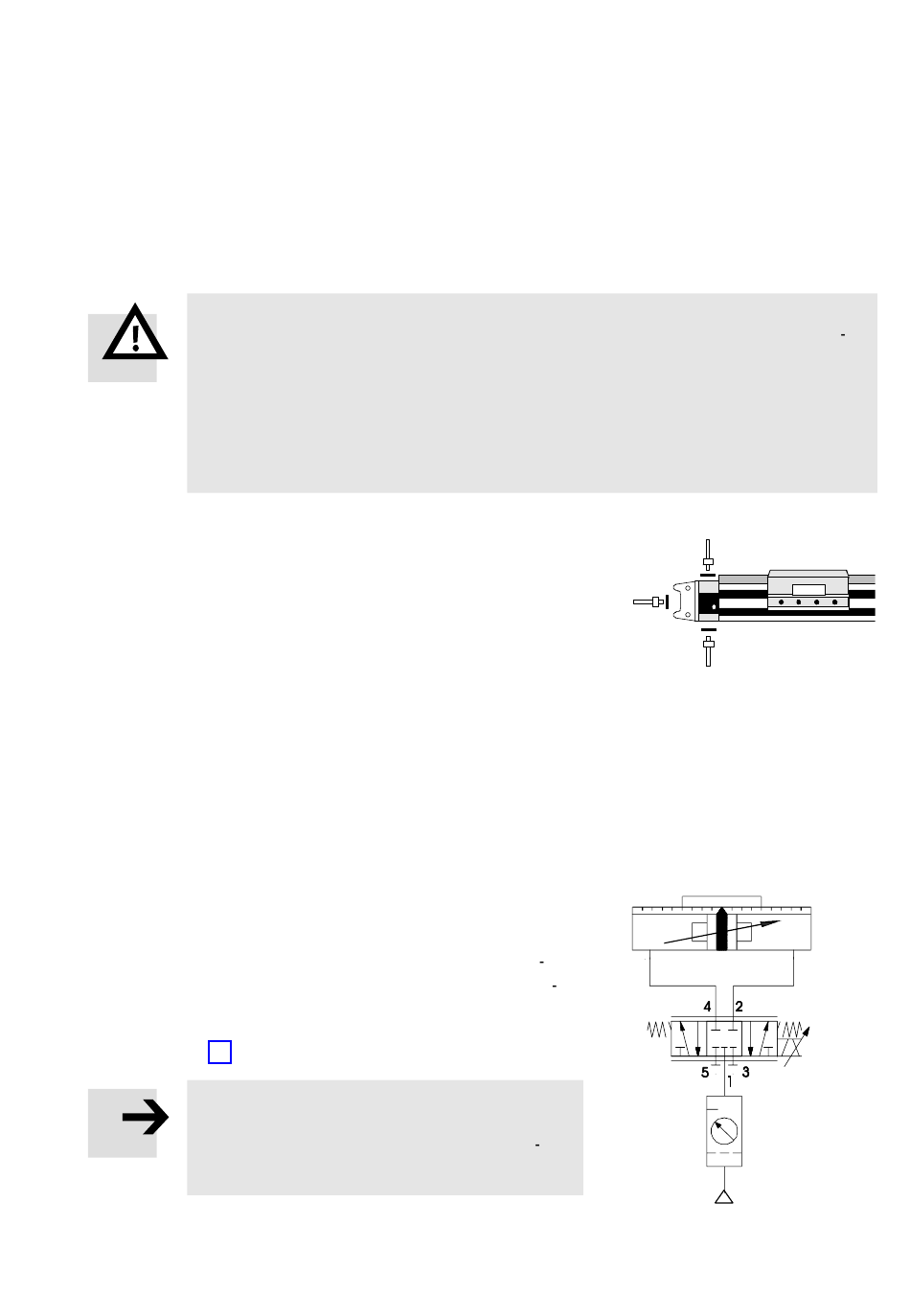

Wählen Sie die Druckluftanschlüsse.
S
Zu den ab Werk vorgesehenen Anschlüssen
(A) existieren Alternativanschlüsse (B, C).
In diesen sitzen Verschlussschrauben.
Bei Variante ...−D2 (mit beidseitigem Luftanschluss):
Hier kann der Luftanschluss nicht einseitig vorgenommen werden.
Bei Hublängen > 500 mm:
Bei Ansteuerung des DGPI(L)−... mit Hilfe von SPC11 oder SPC200 muss die
Drucklufteinspeisung beidseitig erfolgen (Variante D2).
Nur die beidseitige Einspeisung garantiert optimale Dynamik.
Zur Ansteuerung des DGPI(L)−...:
Verwenden Sie das Proportional−Wege
S
ventil MPYE−... für die Geschwindigkeits
steuerung und das Positionieren.
Bild 15 zeigt eine Beispielschaltung.
Hinweis
Diese Schaltung eignet sich nicht, um den
Läufer im Falle eines Druckausfalls anzu
halten.
Festo DGPI(L)−...−AIF 0409a Deutsch
B
A
Bild 14
C
5 ìm
Bild 15
