Bei hohen Anforderungen an das Positionierverhalten:
2. Vergrößern Sie die Hubreduzierung.
Durch eine Hubreduzierung von 10 % pro
Endlage erreichen Sie das bestmögliche
Positionierverhalten.
Zum Schutz der Endlagen bei Bedien− oder Systemfehlern:
3. Drehen Sie die Stellschrauben der Endlagendämpfung PPV ganz zu, falls Sie
diese als Luftpolster verwenden wollen.

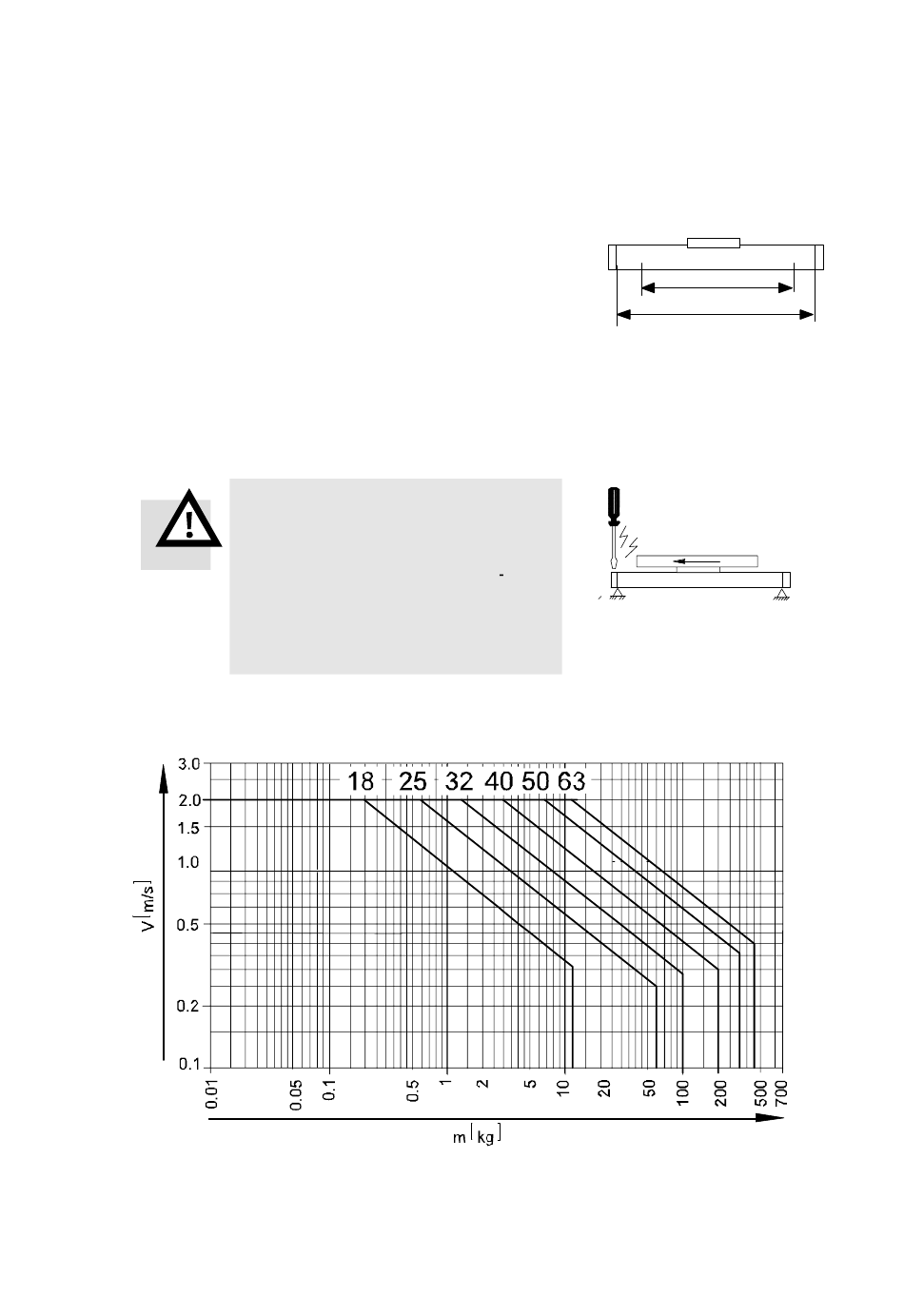

Das folgende Bild zeigt das maximale Dämpfungsvermögen der PPV in
Abhängigkeit von Läufer−Geschwindigkeit und Nutzlast:
Bild 22
12
Warnung
Bei Nutzlasten mit Überstand in
Schlittenlängsrichtung:
S Beachten Sie, dass die Stell
schrauben nur bei Stillstand des
DGPI(L)−... verdreht werden
dürfen.
80 %
100 %
Bild 20
Bild 21
Festo DGPI(L)−...−AIF 0409a Deutsch
