DGPI(L)−...−AI F
Per il montaggio di fissaggi del profilo MUP−...:
1. Posizionare i fissaggi del profilo al
DGPI(L)−... secondo Fig. 8.
Ribaltando i tasselli dei tipi 32...63, scivo
lano nella scanalatura in qualsiasi punto
del profilo.
2. Stringere le viti di fissaggio con la stessa
coppia di serraggio.
3. Accertarsi che i fissaggi del profilo non
intralcino il movimento del cursore.
Spostare perciò il cursore una volta lungo
l'intera corsa.
Festo DGPI(L)−...−AIF 0409a Italiano
Ø 25
Ø 32 ...63

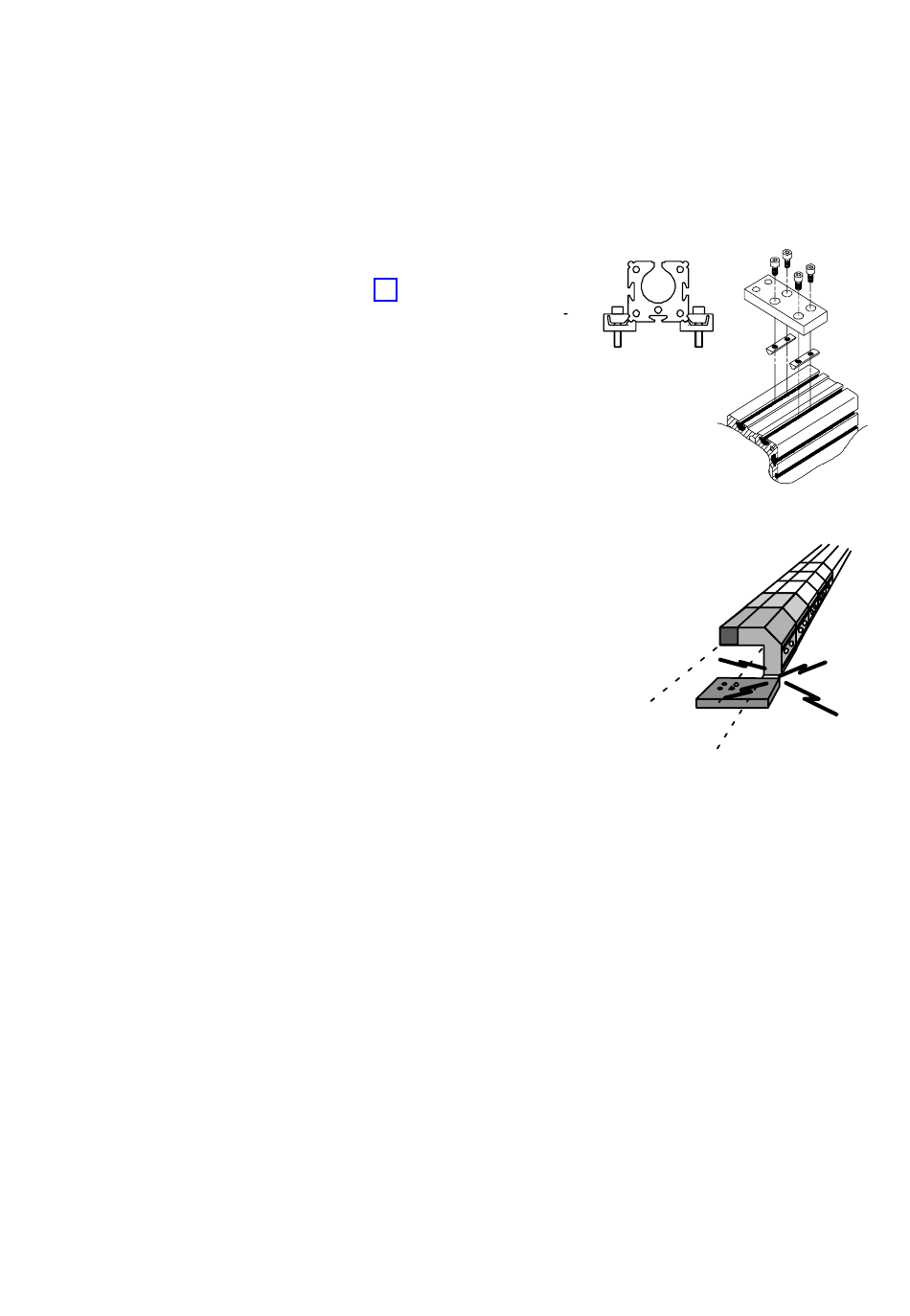

Fig. 8
Fig. 9
