DGPI(L)−...−AI F
Pour le montage de fixations pour profilé de type MUP−... :
1. Positionner les fixations pour profilé sur le
DGPI(L)−... selon la Fig. 8.
Un léger basculement permet d'insérer les
tasseaux pour les tailles 32 à 63 dans la
rainure.
2. Serrer uniformément les vis de fixation.
3. S'assurer que les fixations pour profilé se
trouvent en dehors de la zone de déplace
ment du chariot.
Pour cela, déplacer le chariot une fois sur
toute la course.
Festo DGPI(L)−...−AIF 0409a Français
Ø 25
Ø 32 ...63

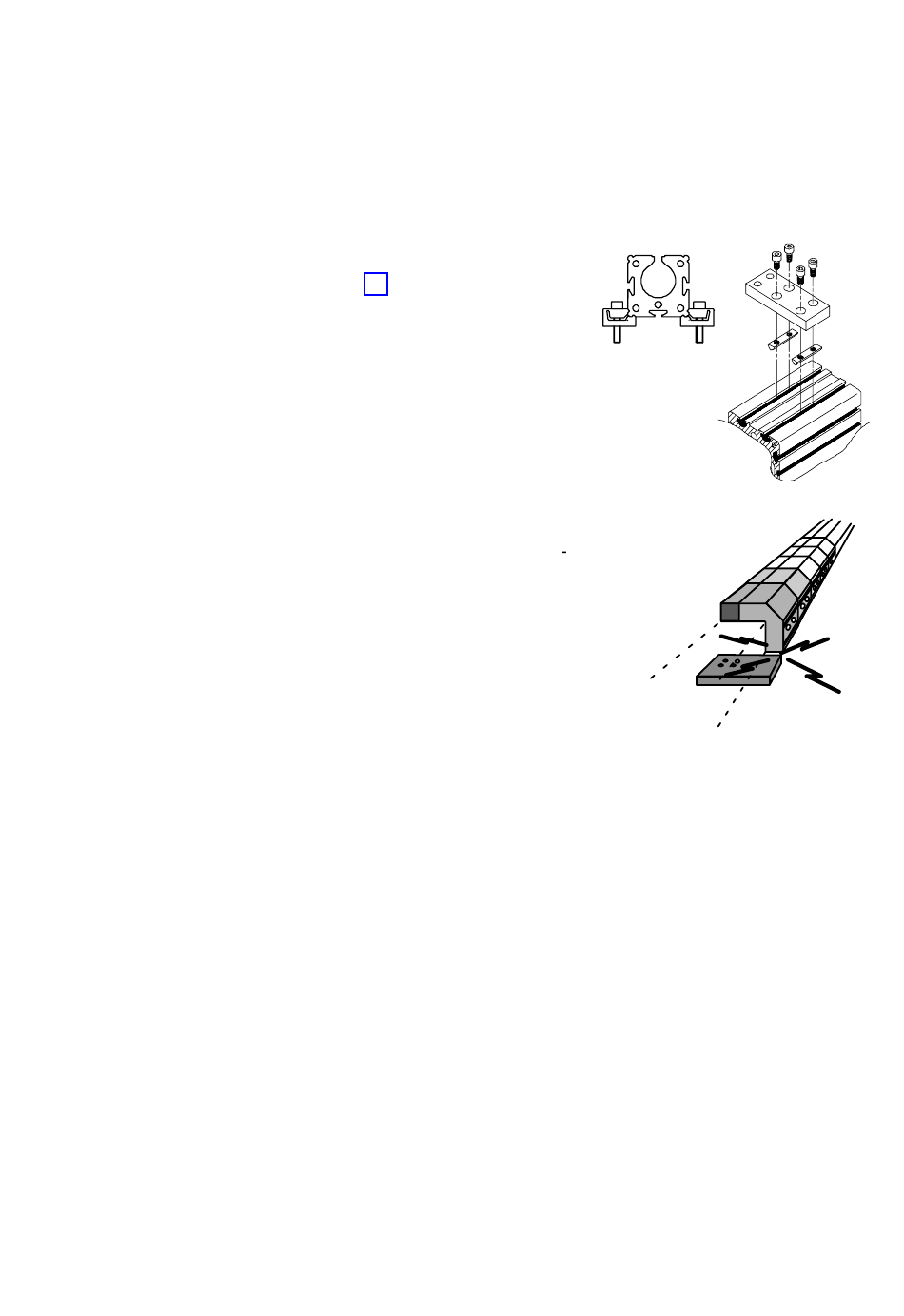

Fig. 8
Fig. 9
61
