DGPI(L)−...−AI F
Montaggio delle parti pneumatiche
In caso di montaggio dell'attuatore in posizione verticale o inclinata:
Avvertenza
In caso di caduta di pressione il carico, soggetto alla forza in movimento, cade.
Le masse in movimento incontrollato possono danneggiare persone od oggetti
(pericolo di schiacciamento).
(massa movimentata = massa del cursore + massa del carico)
S Leggere la documentazione del vostro sistema di comando (ad es.
SPC11/200). Lì vengono fornite le commutazioni pneumatiche con le quali è
possibile ritardare la caduta.

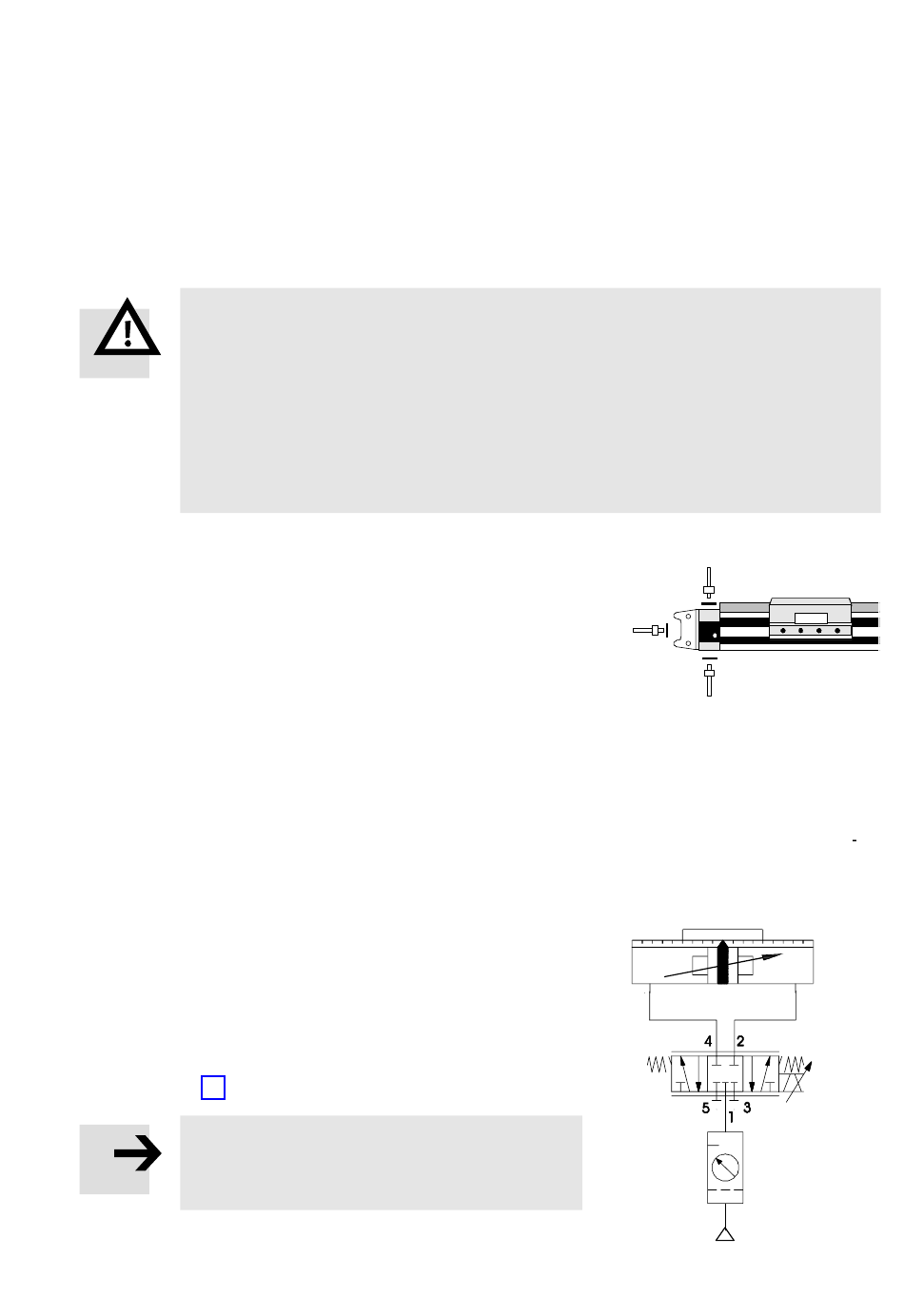

Scegliere gli attacchi di alimentazione da utilizzare.
Oltre agli attacchi originali (A) sono stati
previsti anche attacchi alternativi (B, C).
Al momento della fornitura, questi sono
chiusi con appositi tappi a vite.
Per la variante ...−D2 (con attacchi di alimentazione su entrambi i lati):
Qui l'attacco di alimentazione non può essere eseguito su un solo lato.
Per corse > 500 mm:
Per l'azionamento del DGPI(L)−... con l'aiuto dell'SPC11 o SPC200 l'alimenta
zione dell'aria compressa deve eseguire su entrambi i lati (variante D2).
Solo l'alimentazione su entrambi i lati garantisce un'ottima dinamica.
Per l'azionamento del DGPI(L)−...:
Utilizzare la valvola proporzionale di
S
controllo portata MPYE−... per il comando
della velocità e il posizionamento.
Fig. 15 mostra una commutazione esemplare.
Nota
La commutazione non è adatta ad arrestare
il cursore nel caso di mancanza di pressione.
Festo DGPI(L)−...−AIF 0409a Italiano
B
A
Fig. 14
C
5 ìm
Fig. 15
