14.6.2 Modification de la portée avec les miroirs de renvoi
72 N O T I C E D ' I N S T R U C T I O N S | deTec4 Core

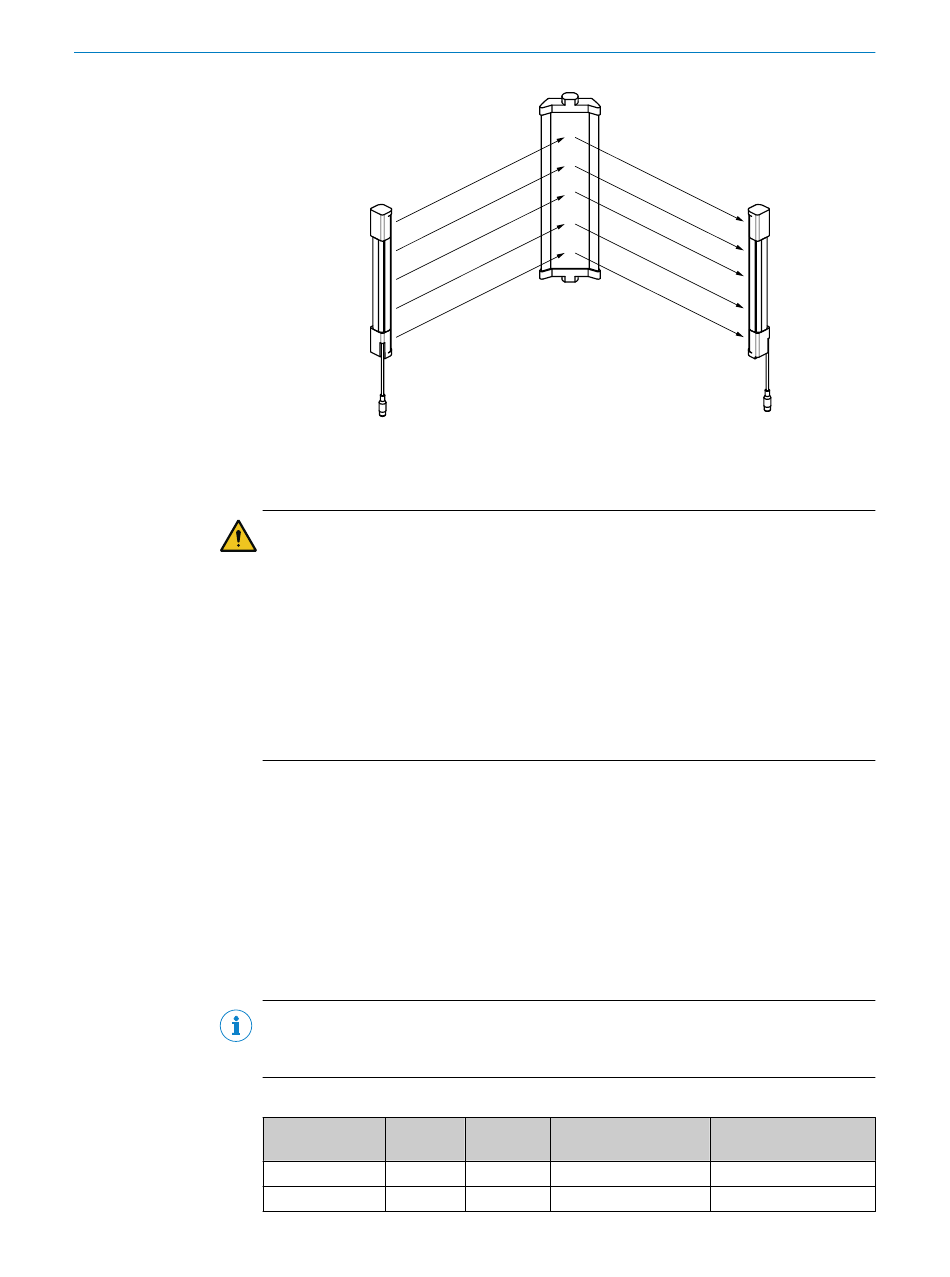

Illustration 35 : Exemple d'utilisation de miroirs de renvoi
Remarques importantes
DANGER
Risque lié au non fonctionnement d'un dispositif de protection
En cas de non-observation de cette consigne, les personnes ou parties du corps à
protéger peuvent ne pas être détectées.
Installer les miroirs de renvoi uniquement sur des parois fixes ou des pièces
►
de la machine. La position des miroirs de renvoi ne doit plus changer après
l'alignement.
Ne pas utiliser de miroirs de renvoi si de la saleté, des gouttes, de la rosée ou du
►
givre risquent de s'y déposer.
S'assurer que les miroirs de renvoi sont à tout moment en excellent état, exempts
►
de rayures, de salissures, de gouttes, de rosée et de givre, etc.
Thèmes associés
• « Colonnes miroir », page 73
Aperçu
Les données suivantes se réfèrent à un renvoi de 90° par miroir et une hauteur de
champ de protection de 900 mm.
Remarques importantes
REMARQUE
L'utilisation de miroirs de renvoi réduit la portée en fonction de leur nombre dans le
champ de protection.
Tableau 31 : Portée sans et avec 1 ou 2 miroirs de renvoi
Type Résolution Portée typi‐
PNS75, PNS125 14 mm
PNS75, PNS125 30 mm
Portée typique avec
que 1 miroir de renvoi
10 m 9 m
15 m 13,5 m
Portée typique avec
2 miroirs de renvoi
8 m
12 m
