7.3.1 Alignement avec la fixation QuickFix
7.3.2 Alignement avec la fixation FlexFix ou la fixation de remplacement
8014254/1S7O/2025-04-08 | SICK
Sujet à modification sans préavis
Thèmes associés
•
« Alignement avec la fixation QuickFix », page 49
•
« Alignement avec la fixation FlexFix ou la fixation de remplacement », page 49
•
« Indication de la qualité d'alignement », page 52
•
« LED de diagnostic », page 56
• « Monter la fixation Compact FlexFix », page 37
• « Accessoires », page 69
Conditions préalables
• L'émetteur et le récepteur sont montés avec une fixation QuickFix.
Alignement avec la fixation QuickFix
Les possibilités d'alignement de l'émetteur par rapport au récepteur avec la fixation
QuickFix sont les suivantes :
• Déplacement le long de l'axe de l'appareil

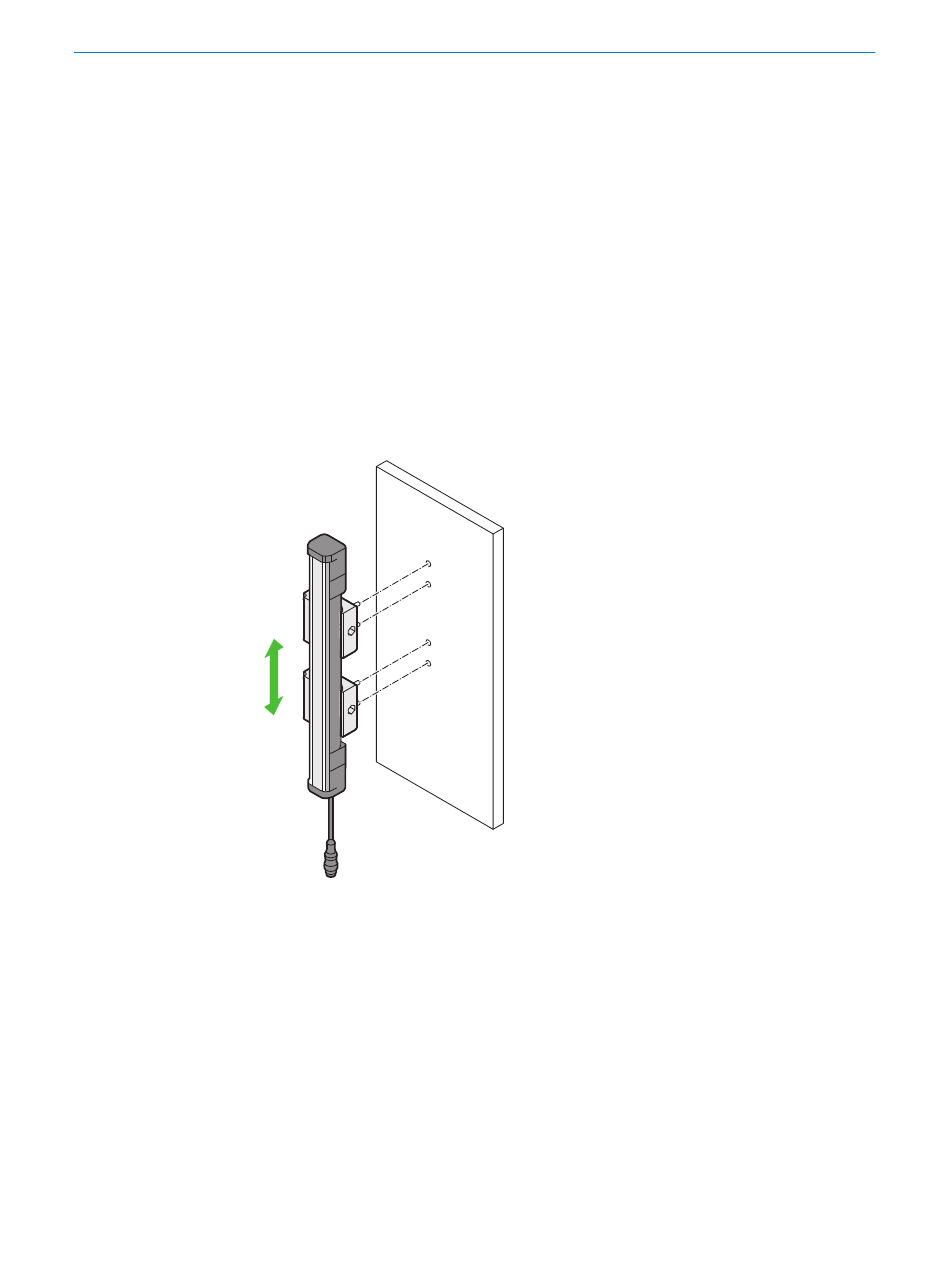

Illustration 29 : Fixation QuickFix : déplacement
Conditions préalables
• L'émetteur et le récepteur sont montés avec une fixation FlexFix ou avec une
fixation de remplacement.
Alignement avec la fixation FlexFix ou la fixation de remplacement
Les possibilités d'alignement de l'émetteur par rapport au récepteur avec la fixa‐
tion FlexFix ou la fixation de remplacement sont les suivantes :
• Déplacement le long de l'axe de l'appareil
•
Rotation autour de l'axe de l'appareil (± 15°)
