MONTAGE
38 N O T I C E D ' I N S T R U C T I O N S | deTec4 Core
Montage de la fixation FlexFix Compact sur un cadre de machine ou de profilé
Tableau 6 : Montage latéral et au dos de la fixation Compact FlexFix sur un cadre de machine ou
de profilé
Type de montage Description
Latéral Avec la vis M5 via la fixation Compact FlexFix sur un cadre de machine
ou de profilé. Un écrou ou un taraudage est nécessaire sur le châssis de
machine ou dans le profilé (1).
Avec la vis M5 via la fixation Compact FlexFix sur un cadre de profilé.
Deux écrous coulisseaux sont nécessaires sur le profilé (2).
Arrière Avec la vis à tête fraisée M5 via la fixation Compact FlexFix sur un cadre
de machine ou de profilé. Un écrou ou un taraudage est nécessaire sur le
châssis de machine ou dans le profilé (3).
Couple : 5 Nm à 6 Nm
1
2

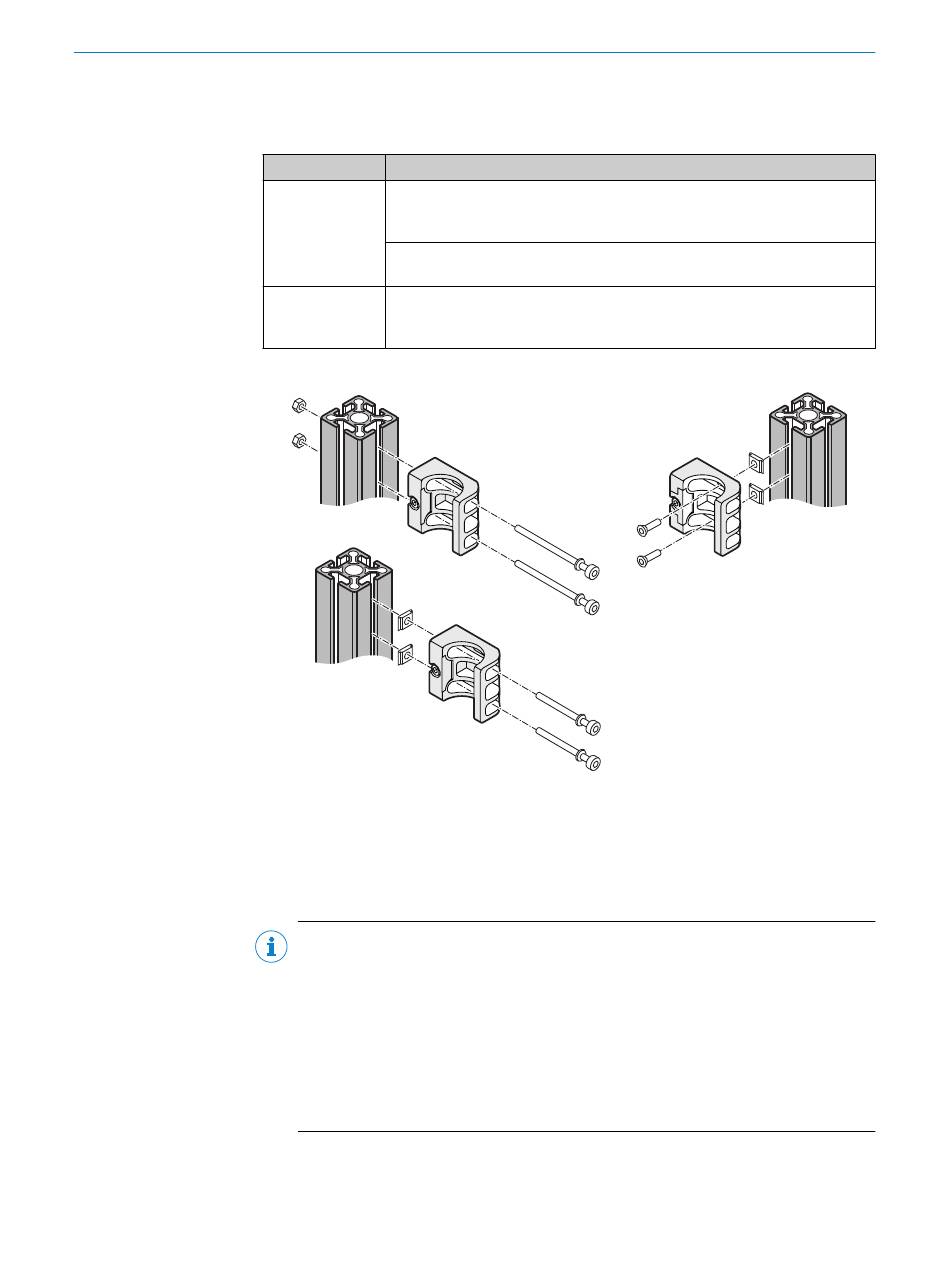

Illustration 24 : Monter la fixation Compact FlexFix sur un cadre de profilé
Fixer l'émetteur et le récepteur dans la fixation
1. Après le montage des fixations Compact FlexFix visser l'émetteur ou le récepteur
par l'avant dans les fixations Compact FlexFix. (1)
2.
Aligner l'émetteur et le récepteur. (2)
REMARQUE
L'engagement du dispositif de protection est possible uniquement si les deux
fixations sont alignées.
Recommandation :
1. Dans un premier temps, serrer les vis des fixations à la main.
2. Aligner les deux fixations. Pour ce faire, placer par exemple une règle de
nivellement ou un niveau à bulle sur la surface de vissage non utilisée des
fixations.
3. Serrer les vis.
3. Fixer la position de l'émetteur et du récepteur avec la vis M5 dans la fixation
Compact FlexFix.(3)
Couple : 2,5 Nm à 3 Nm
