5.2.1 Montage de la fixation QuickFix
8014254/1S7O/2025-04-08 | SICK
Sujet à modification sans préavis

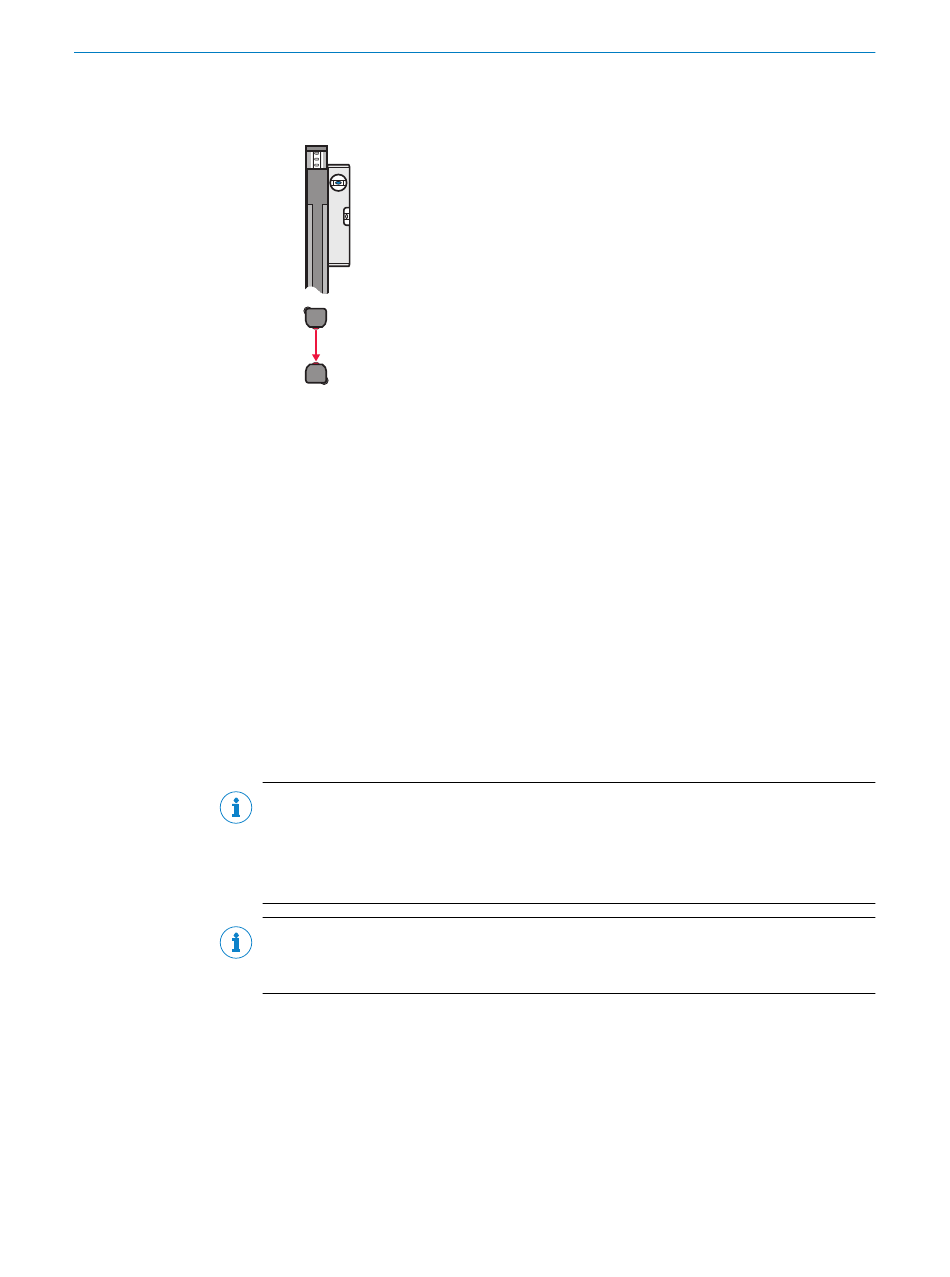

Vérifier le parallélisme des composants avec un niveau à bulle le cas échéant. (6)
►
6
Thèmes associés
• « Distance minimale du barrage immatériel de sécurité par rapport au point dange‐
reux », page 17
• « Distance minimale par rapport aux surfaces réfléchissantes », page 19
• « Aligner l'émetteur et le récepteur », page 47
Aperçu
L'émetteur et le récepteur sont chacun montés avec au moins 2 fixations QuickFix.
La fixation QuickFix se compose de deux pièces emboîtables. Une vis M5 relie les deux
pièces et le boîtier (émetteur ou récepteur) est fixé par liaison mécanique.
Les deux surfaces de montage des fixations de l'émetteur ou du récepteur doivent être
parallèles et à la même hauteur.
Remarques importantes
REMARQUE
Les points suivants doivent être pris en compte lors du montage de la fixation Quick‐
Fix :
• Lors de la sélection de la longueur de la vis, tenir compte de l'épaisseur de la
paroi et de la profondeur de vissage de la fixation QuickFix.
REMARQUE
La fixation QuickFix est équipée d'un guide-câble. Ce dernier peut faciliter le montage
dans certains cas.
MONTAGE
