MONTAGE
36 N O T I C E D ' I N S T R U C T I O N S | deTec4 Core
1
2

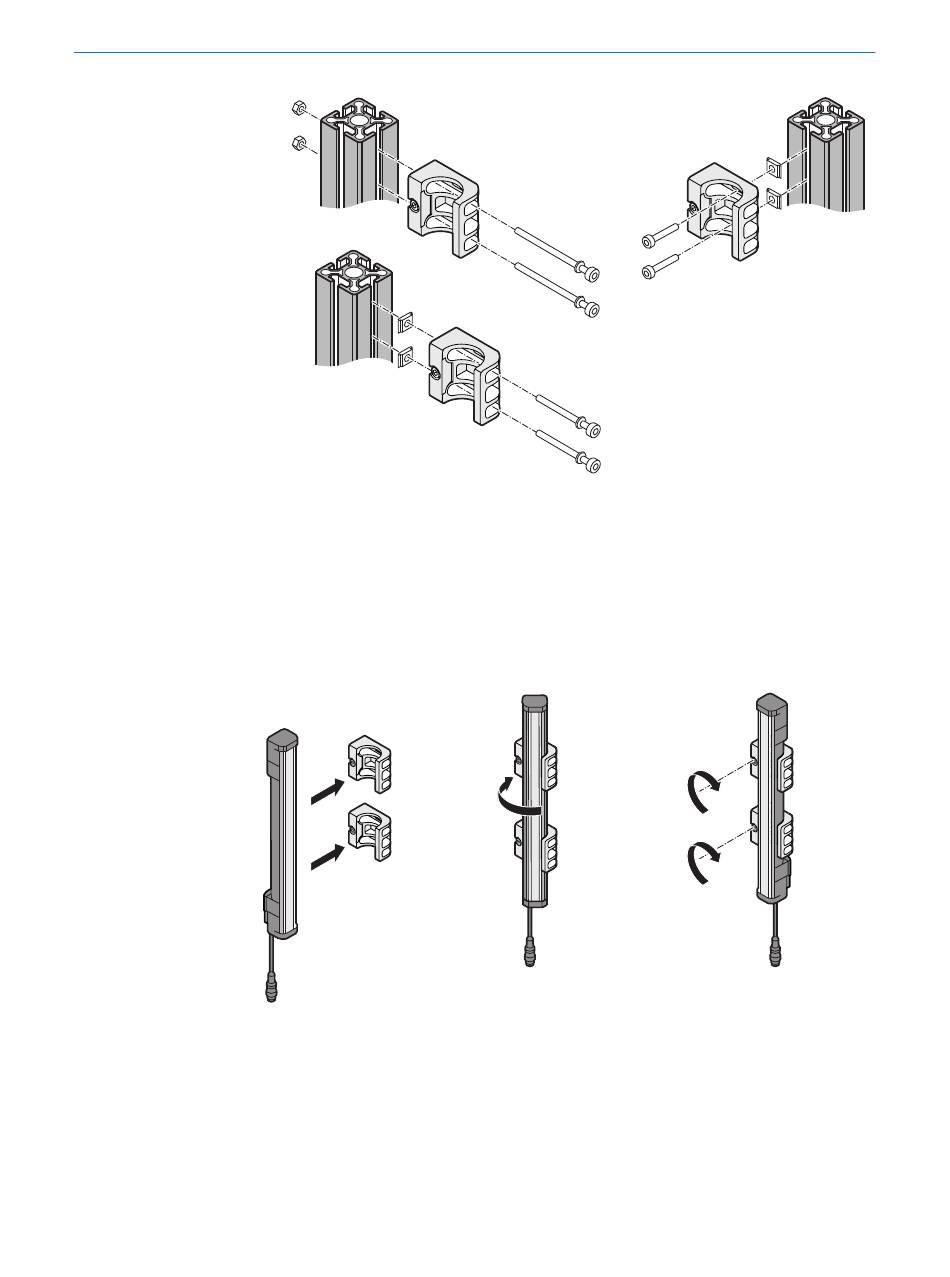

Illustration 22 : Montage des fixations FlexFix sur un profilé
Fixer l'émetteur et le récepteur dans la fixation
1. Après avoir monté les fixations FlexFix, engager l'émetteur et le récepteur par
l'avant dans les fixations FlexFix ou appuyer doucement dessus. (1)
2.
Aligner l'émetteur et le récepteur. (2)
3. Fixer l'émetteur et le récepteur dans leur position à l'aide de la vis M5 dans la
fixation FlexFix. (3)
Couple : 2,5 Nm à 3 Nm
1
Illustration 23 : Insertion du barrage immatériel de sécurité dans les fixations FlexFix
3
2 3
