7
MISE EN SERVICE
7.3.3

Alignement avec la fixation Compact FlexFix

50 N O T I C E D ' I N S T R U C T I O N S | deTec4 Core
± 15°

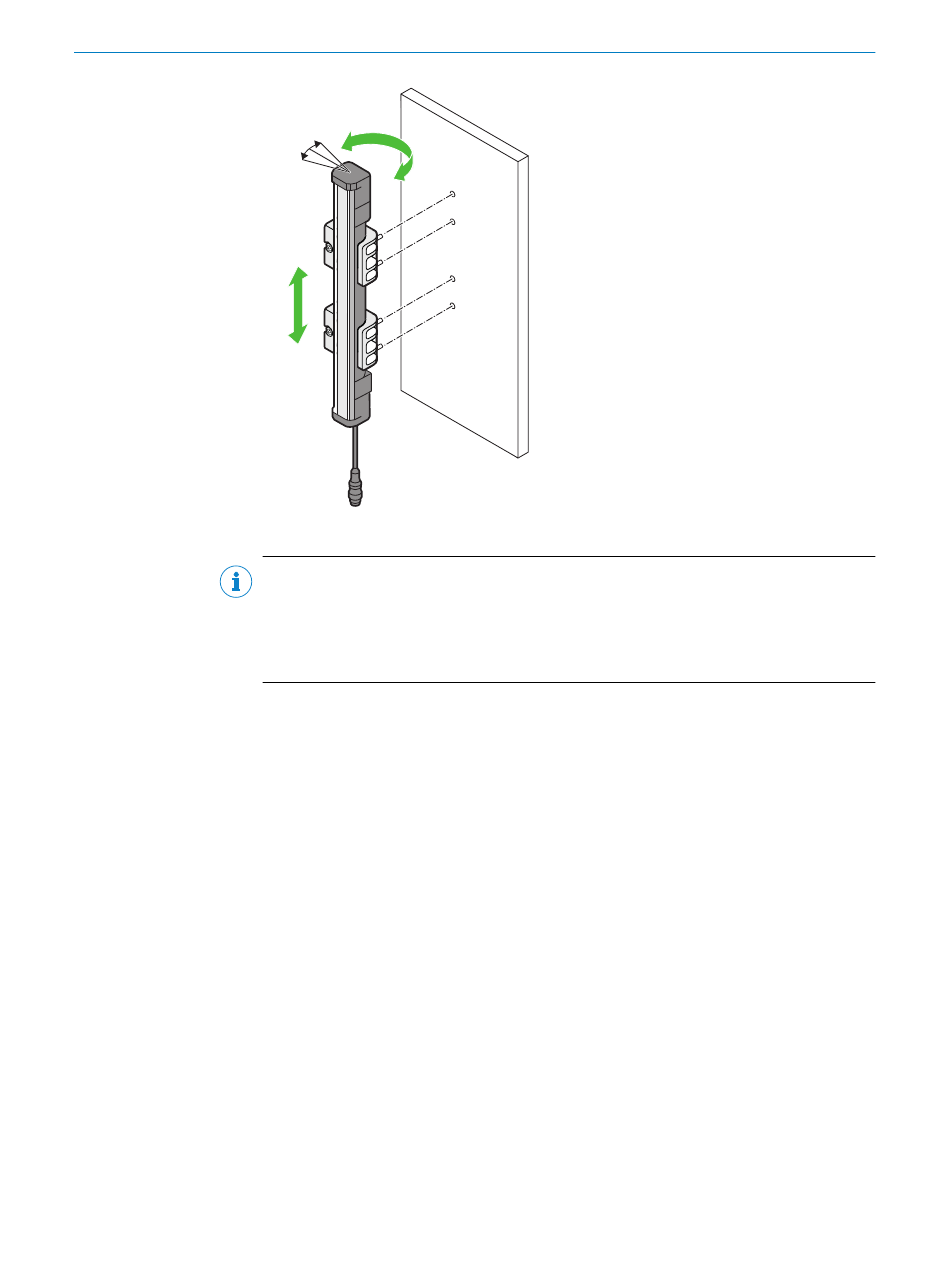

Illustration 30 : Fixation FlexFix : déplacement/rotation
REMARQUE
Recommandation pour l'alignement d'un appareil long afin qu'il tourne de façon homo‐
gène dans les deux fixations :
Pour l'alignement, saisir approximativement l'appareil au milieu entre les deux
►
fixations.
Conditions préalables
• L'émetteur et le récepteur sont montés avec fixations Compact FlexFix
Alignement avec la fixation Compact FlexFix
Avec la fixation Compact FlexFix, vous avez les possibilités suivantes pour aligner
l'émetteur sur le récepteur :
• Déplacement vertical
• Rotation (± 15°)
8014254/1S7O/2025-04-08 | SICK
Sujet à modification sans préavis
