5.2.4 Monter la fixation de montage à plat
8014254/1S7O/2025-04-08 | SICK
Sujet à modification sans préavis
1

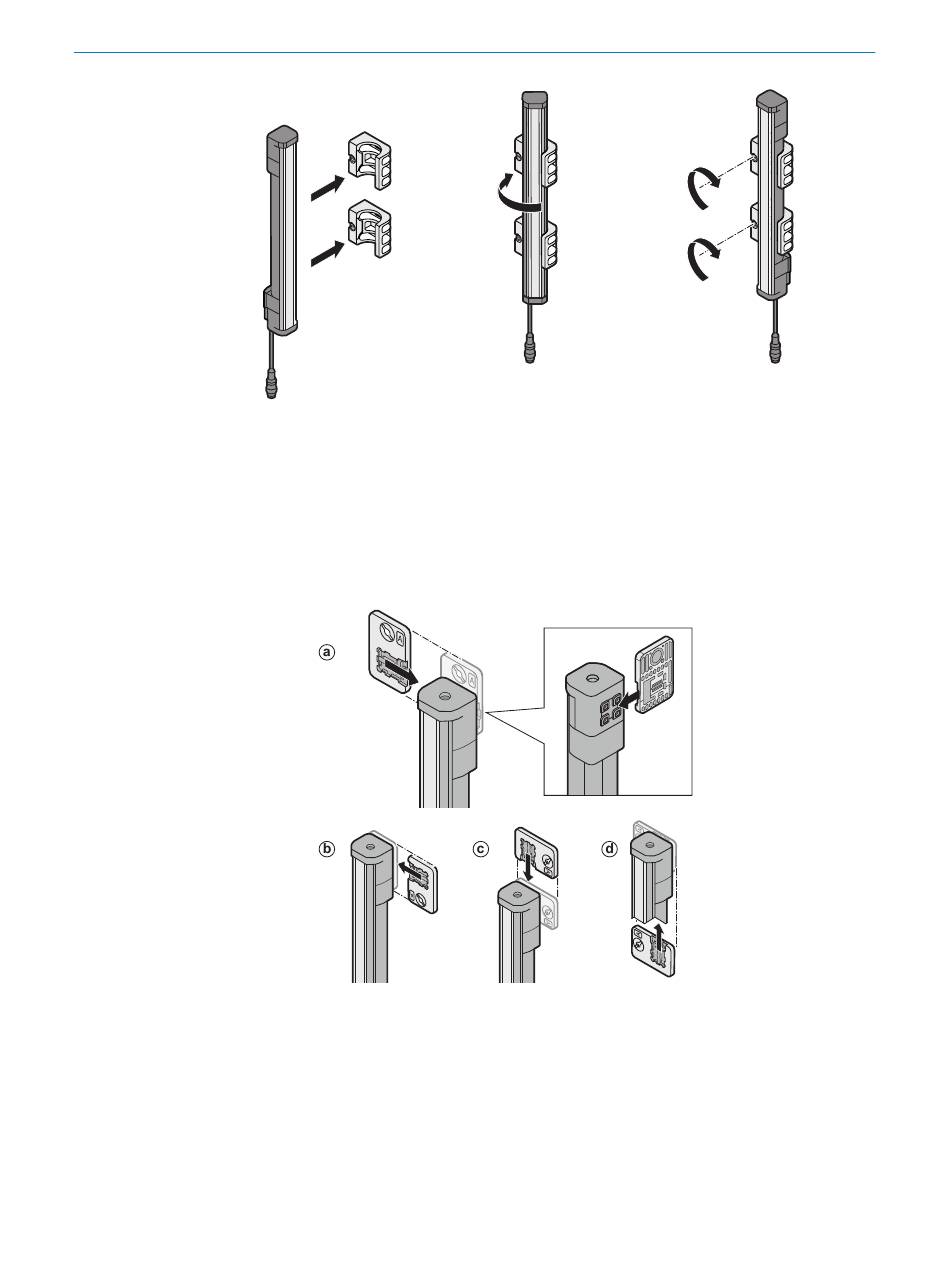

Illustration 25 : Installation du dispositif de protection dans les fixations FlexFix Compact
Aperçu
L'émetteur et le récepteur se montent chacun avec deux fixations de montage à plat.
Procédé
1.
Insérer la fixation sur le capuchon de l'appareil. (1)
1
La fixation peut être alignée horizontalement ou verticalement. (options a - d)
Un bruit d'enclenchement se fait entendre lorsque la fixation est bien insérée sur
le capuchon de l'appareil.
2
CLICK
