1

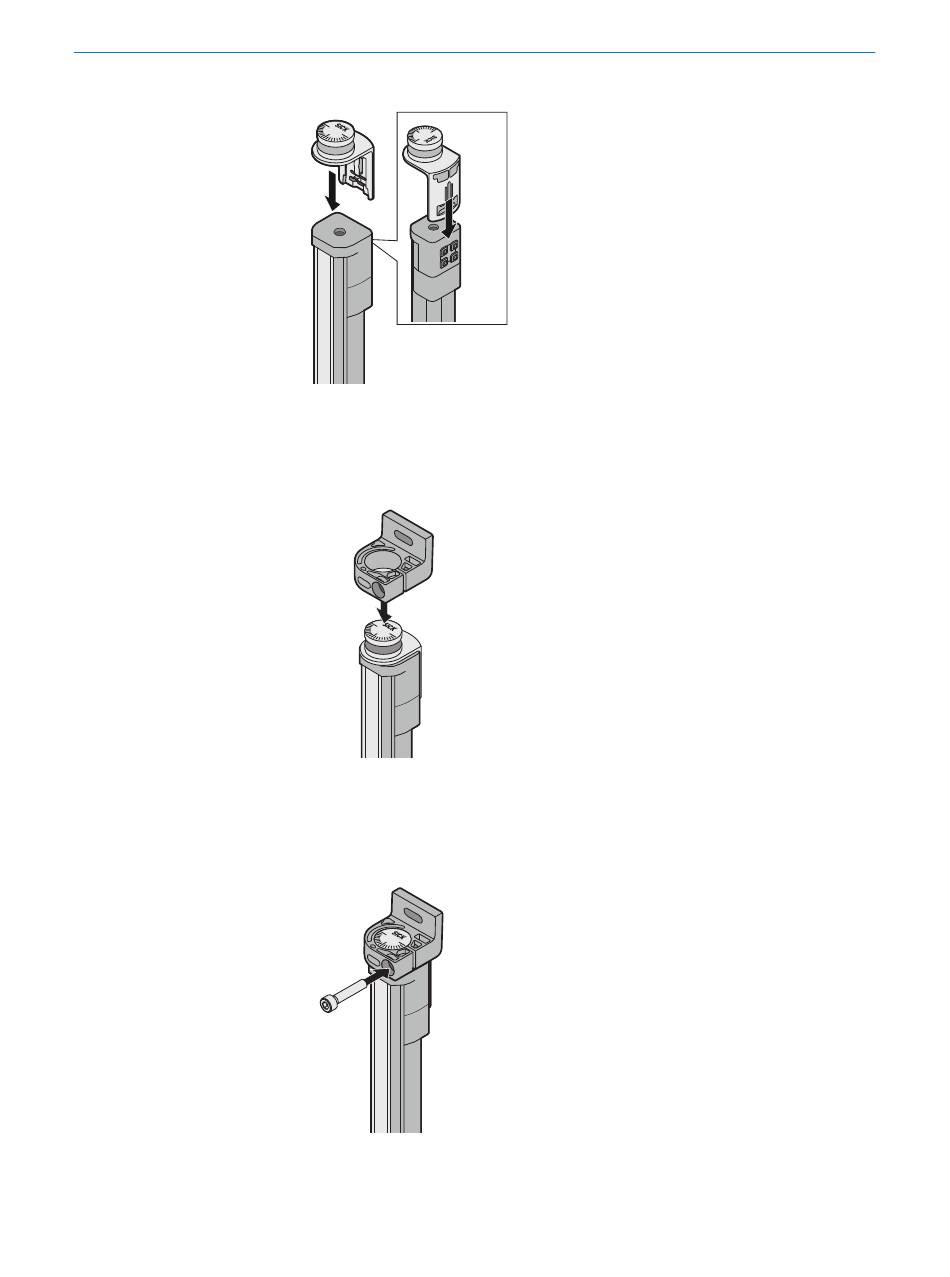

Un bruit d'enclenchement se fait entendre lorsque l'adaptateur est bien inséré sur
le capuchon.
2.
Insérer le port de la fixation de montage pivotante dans l'adaptateur. (2)
2
Le trou de fixation du port de fixation de montage pivotante est orienté vers le dos
de l'appareil.
3.
Tourner légèrement la vis M5 pour fixer les deux éléments. (3)
3
4. Monter la fixation de montage pivotante avec une vis M5 à travers le trou de
fixation sur un cadre de machine ou de profilé. (4)
CLICK
